3 | Montage

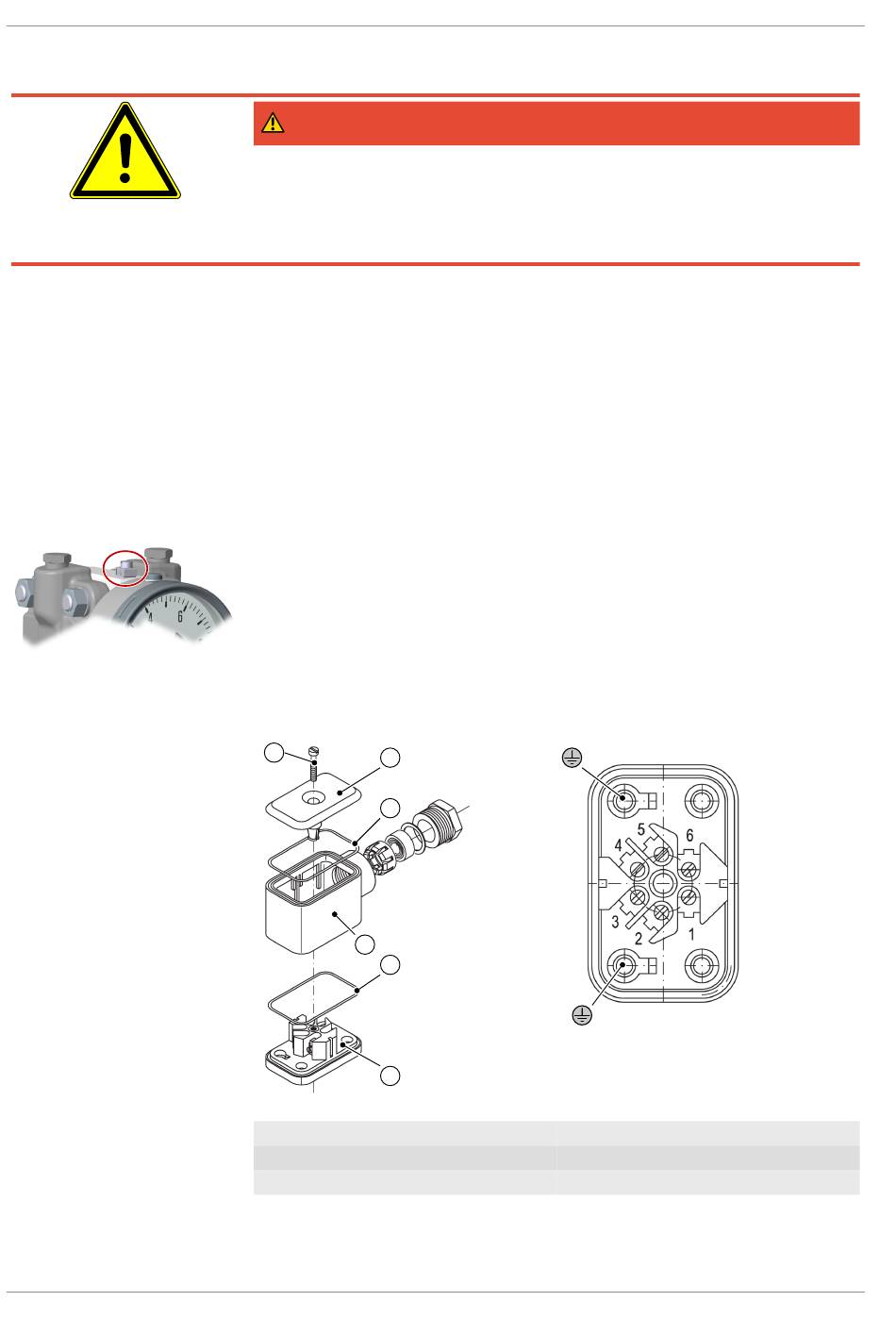

Abb. 9: Erdungsanschluss
14/56

3.3 Elektroanschluss

GEFAHR
Betrieb in explosionsgefährdeten Bereichen
Bei Betrieb in explosionsgefährdeten Bereichen müssen die elektrischen Daten
des Gerätes sowie die örtlich geltenden Verordnungen und Richtlinien für das
Errichten und Betreiben elektrischer Anlagen in explosionsgefährdeten Berei-
chen beachtet werden.
• Der Elektroanschluss darf nur durch autorisiertes und qualifiziertes Fach-
personal durchgeführt werden, dass eine zusätzliche Ausbildung oder Un-
terweisung bzw. eine Berechtigung zum Arbeiten an Explosionsgeschützen
Geräten in explosionsgefährdeten Anlagen besitzt.
• Gefährdungen, die am Gerät vom elektrischen Strom oder Spannung aus-
gehen können, sind durch geeignete Maßnahmen zu unterdrücken.
• Beim Anschluss des Gerätes sind die nationalen und internationalen elek-
trotechnischen Regeln zu beachten.
• Schalten Sie die Anlage frei bevor Sie das Gerät elektrisch anschließen.
• Stecken Sie die Stecker nicht unter Spannung.
• Schalten Sie verbrauchsangepasste Sicherungen vor.
Ein Elektroanschluss erfolgt nur bei Geräteausführungen mit Kontaktvorrichtun-
gen. Dazu ist seitlich am Gerät eine Kabeldose oder bei der Kraftwerksausfüh-
rung ein HAN Stecker angebracht.
Die äußere Erdungsklemme ist in jedem Fall mit dem Schutzpotentialausgleich
oder einem örtlichen Potentialausgleich zu verbinden. Die Klemme eignet sich
für den Anschluss von feindrähtigen Leitern bis 4 mm
2
bis 6 mm
.
3.3.1 Kabeldose / HAN Stecker
6
3
Abb. 10: Kabeldose
1
Unterteil
3
Mittelteil
5
Deckel
5
4
M20 x 1,5
2
1
FISCHER Mess- und Regeltechnik GmbH
2
oder eindrähtigen Leitern
2
Dichtring EPDM
4
Dichtring EPDM
6
Deckelschraube
BA_DE_DA03_GKT_HLP_ATEX
