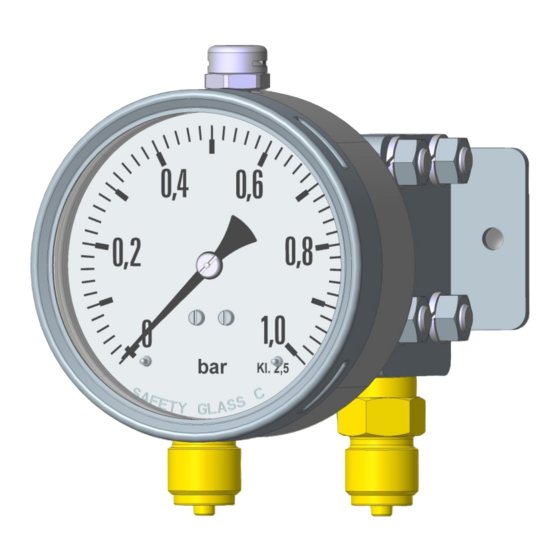

FISCHER DA10 ... 0A Serie Betriebsanleitung

Differenzdruck messgerät für explosionsgefährdete bereiche
Vorschau ausblenden Andere Handbücher für DA10 ... 0A Serie:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

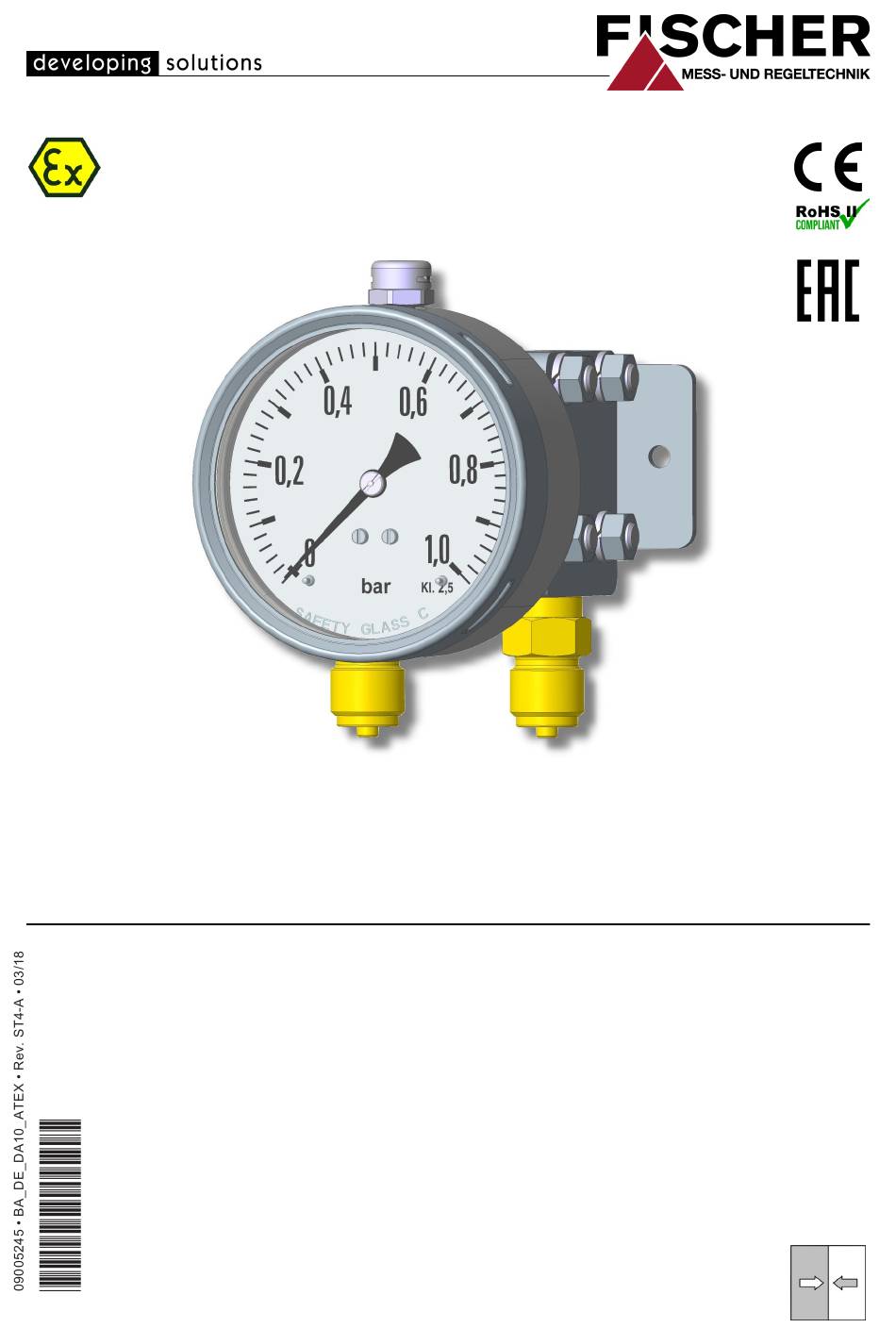

Betriebsanleitung
DA10 ... 0A (ATEX)
Differenzdruck Messgerät
für explosionsgefährdete Bereiche
Gas Explosionsschutz Zone 1 und 2, Gase und Dämpfe
Staub Explosionsschutz Zone 21 und 22, trockene Stäube

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für FISCHER DA10 ... 0A Serie

Inhaltszusammenfassung für FISCHER DA10 ... 0A Serie

  • Seite 1 Betriebsanleitung DA10 ... 0A (ATEX) Differenzdruck Messgerät für explosionsgefährdete Bereiche Gas Explosionsschutz Zone 1 und 2, Gase und Dämpfe Staub Explosionsschutz Zone 21 und 22, trockene Stäube...
  • Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Doku- ments darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem ande- ren Verfahren) ohne schriftliche Genehmigung der Fa. FISCHER Mess- und Regeltechnik GmbH, Bad Salzuflen, reproduziert oder unter Verwendung elek- tronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.

  • Seite 3: Inhaltsverzeichnis

    FISCHER Mess- und Regeltechnik GmbH Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheitshinweise ............................ 4 1.1 Allgemeines .............................. 4 1.2 Personalqualifikation.......................... 4 1.3 Gefahren bei Missachtung der Sicherheitshinweise................. 4 1.4 Sicherheitshinweise für Betreiber und Bediener.................. 5 1.5 Unzulässiger Umbau .......................... 5 1.6 Unzulässige Betriebsweisen........................ 5 1.7 Sicherheitsbewusstes Arbeiten bei Wartung und Montage .............. 5 1.8 Symbolerklärung............................ 6...

  • Seite 4: Sicherheitshinweise

    1 | Sicherheitshinweise FISCHER Mess- und Regeltechnik GmbH 1 Sicherheitshinweise 1.1 Allgemeines WARNUNG Diese Betriebsanleitung enthält grundlegende und unbedingt zu beachtende Hinweise für Installation, Betrieb und Wartung des Gerätes. Sie ist unbedingt vor der Montage und Inbetriebnahme des Gerätes vom Monteur, dem Betreiber sowie dem zuständigen Fachpersonal zu lesen.

  • Seite 5: Sicherheitshinweise Für Betreiber Und Bediener

    FISCHER Mess- und Regeltechnik GmbH Sicherheitshinweise | 1 1.4 Sicherheitshinweise für Betreiber und Bediener Die Sicherheitshinweise zum ordnungsgemäßen Betrieb des Gerätes sind zu beachten. Sie sind vom Betreiber dem jeweiligen Personal für Montage, War- tung, Inspektion und Betrieb zugänglich bereitzustellen.

  • Seite 6: Symbolerklärung

    1 | Sicherheitshinweise FISCHER Mess- und Regeltechnik GmbH 1.8 Symbolerklärung GEFAHR Art und Quelle der Gefahr Diese Darstellung wird verwendet um auf eine unmittelbar gefährliche Situati- on hinzuweisen, die Tod oder schwerste Körperverletzungen zur Folge haben wird (höchste Gefährdungsstufe). a) Vermeiden Sie die Gefahr, indem Sie die geltenden Sicherheitsbestim- mungen beachten.

  • Seite 7: Produkt Und Funktionsbeschreibung

    FISCHER Mess- und Regeltechnik GmbH Produkt und Funktionsbeschreibung | 2 2 Produkt und Funktionsbeschreibung 2.1 Lieferumfang • Differenzdruck Messgerät DA10 … 0A • Betriebsanleitung 2.2 Bestimmungsgemäßer Gebrauch Das Differenzdruckmanometer DA10 … 0A eignet sich zur Messung und Anzei- ge von Differenzdrücken bei gasförmigen und flüssigen, aggressiven Medien.

  • Seite 8: Typenschild

    2 | Produkt und Funktionsbeschreibung FISCHER Mess- und Regeltechnik GmbH 2.3.1 Typenschild Die dargestellten Typenschilder dienen als Beispiel, welche Angaben enthalten sind. Die angegebenen Daten sind rein fiktiv, entsprechen aber den tatsächlich gegebenen Möglichkeiten. Weitere Informationen entnehmen Sie bitte dem Be- stellkennzeichen am Ende dieser Anleitung.
  • Seite 9 FISCHER Mess- und Regeltechnik GmbH Produkt und Funktionsbeschreibung | 2 2.3.3 Prozessanschluss G¼ G¼ G¼ G¼ G¼ Innengewinde Aussengewinde Schneidring- Anschlussstutzen für verschraubung Ventilblockmontage 1/4-18 NPT 1/4-18 NPT G½ Prozessanschluss G¼ 12 mm Rohr 1/2-14 NPT 1/2-14 NPT Abb. 5: Prozessanschluss Optionen 2.3.4 Montagearten...

  • Seite 10: Funktionsbild

    2 | Produkt und Funktionsbeschreibung FISCHER Mess- und Regeltechnik GmbH 2.4 Funktionsbild Abb. 7: Funktionsbild Messkammer Messmembran Anlenkstange Trennmembran Druck-Übertragungsflüssikgeit Torsionsrohr Übertragungshebel Zeigerwerk 2.5 Aufbau und Wirkungsweise Der zu messende Differenzdruck wirkt auf die Trennmembranen und wird hy- draulisch auf die Messmembran übertragen. Bei Druckgleichheit befindet sich diese in Ruhestellung.

  • Seite 11: Montage

    FISCHER Mess- und Regeltechnik GmbH Montage | 3 3 Montage 3.1 Allgemeines Das Gerät kann auf folgende Arten montiert werden: 1. Wandmontage Das Gerät ist für den Aufbau auf ebenen Montageplatten vorgesehen. Bei dieser Montageart ist das Gerät mit einer Wandmontageplatte ausgerüstet.

  • Seite 12: Verwendung In Explosionsgefährdeten Bereichen

    3 | Montage FISCHER Mess- und Regeltechnik GmbH 3.3 Verwendung in explosionsgefährdeten Bereichen DA10 … 0A II 2G Ex h IIC T4 Gb II 2D Ex h IIIC T95°C Db Explosionsgefährdete Bereiche Zone 1 und 2, sowie 21 und 22, Gefährdung durch Gase und trockene Stäube.

  • Seite 13: Inbetriebnahme

    FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 4 Inbetriebnahme 4.1 Allgemeines Voraussetzung für die Inbetriebnahme ist die ordnungsgemäße Installation der Druckleitungen. Alle Anschlüsse müssen so ausgeführt sein, dass keine me- chanischen Kräfte auf das Gerät einwirken. VORSICHT Dichtheitsprüfung Vor der Inbetriebnahme ist die Dichtheit der Druckleitungen zu prüfen.

  • Seite 14: Instandhaltung

    5 | Instandhaltung FISCHER Mess- und Regeltechnik GmbH 5 Instandhaltung 5.1 Wartung Um einen zuverlässigen Betrieb und eine lange Lebensdauer des Gerätes si- cherzustellen, empfehlen wir regelmäßige Prüfungen wie: • Überprüfung der Anzeige. • Überprüfung der Schaltfunktion in Verbindung mit den Folge-Komponenten.

  • Seite 15: Technische Daten

    FISCHER Mess- und Regeltechnik GmbH Technische Daten | 6 6 Technische Daten 6.1 Allgemeines Allgemeine Angaben Typbezeichnung DA10 Druckart Differenzdruck Messprinzip Plattenfeder Messzelle Druckübertragungsmittel in der Silikonöl Messzelle Messmedium Neutrale gasförmige und flüssige Medien; aggressive Medien entsprechend der Medi- umverträglichkeit der verbauten Werkstoffe.

  • Seite 16: Konstruktiver Aufbau

    6 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 6.4 Konstruktiver Aufbau Werkstoffe Messwertanzeige Material Werkstoff Nr. AISI Bajonettringgehäuse NG100 CrNi-Stahl 1.4404 316L Prozessanschluss (alle Ausführungen) CrNi-Stahl 1.4404 316L ® Zwischenplatte AlMgSiPb HART-COAT Zeigerwerk CrNi-Stahl Zifferblatt und Zeiger Aluminium, lackiert, bedruckt...

  • Seite 17: Maßbilder

    FISCHER Mess- und Regeltechnik GmbH Technische Daten | 6 6.4.1 Maßbilder Alle Abmessungen in mm, sofern nicht anders angegeben. 111,5 Abb. 11: Maßzeichnung 6.4.1.1 Wandmontage 114,5 Wandmontageplatte Abb. 12: Wandmontage BA_DE_DA10_ATEX 17 / 28...
  • Seite 18 6 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 6.4.1.2 Rohrmontage Anbausatz für Rundstahlbügel 106,3 Rundstahlbügel Distanzhülse Rohrmontageplatte 2'' Rohr (DN50) Abb. 13: Rohrmontage 6.4.1.3 Fronttafeleinbau Frontring Halteblech Bajonettring mit Befestigungsrand Montagewinkel Die Frontplattenstärke sollte 2 ... 3 mm betragen Frontring Abb. 14: Fronttafeleinbau...

  • Seite 19: Anschlusszapfen Mit Zylindrischem Außengewinde

    FISCHER Mess- und Regeltechnik GmbH Technische Daten | 6 6.4.1.4 Prozessanschluss 6.4.1.4.1 Anschlusszapfen mit zylindrischem Außengewinde G¼ Tol. ±0,1 ±0,2 ±0,3 ±0,2 ±0,2 ±0,1 ±0,1 G½ 17,5 G¼ SW:= Schlüsselweite Abb. 15: Anschlusszapfen G 6.4.1.4.2 Anschlusszapfen mit kegeligem Außengewinde G¼ Tol.

  • Seite 20: Absperrarmatur (Zubehör)

    6 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 6.4.1.4.5 Absperrarmatur (Zubehör) 18,9 G¼ Zeugnis Nr. 11180 1.4404 Material Nr. Abb. 19: Anschlussstutzen Anschlussstutzen Absperrarmatur DZ3600SV2700 ca. 222 Abb. 20: DA10 mit Absperrarmatur Absperrarmatur Schneidringverschraubung G3/8 mit innenliegendem Spindelgewinde für 12 mm Rohr...

  • Seite 21: Bestellkennzeichen

    FISCHER Mess- und Regeltechnik GmbH Bestellkennzeichen | 7 7 Bestellkennzeichen Kennzeichen Nr. 11 12 Messbereich: [1,2] (Kennzeichen Nr.) 0 … 1,0 bar 0 … 1,6 bar 0 … 2,5 bar 0 … 4,0 bar 0 … 6,0 bar 0 … 10,0 bar 0 …...
  • Seite 22 7 | Bestellkennzeichen FISCHER Mess- und Regeltechnik GmbH Ausführung des Messsystems: (Kennzeichen Nr.) Material Druckkappen Hastelloy C276 Trennmembran Hastelloy C276 Dichtung FKM O-Ringe Druckkappen Edelstahl 1.4404 Trennmembran Hastelloy C276 Dichtung FKM O-Ringe Druckkappen Hastelloy C276 Trennmembran Hastelloy C276 Dichtung FKM O-Ringe Druckkappen Edelstahl 1.4404...

  • Seite 23: Zubehör

    FISCHER Mess- und Regeltechnik GmbH Bestellkennzeichen | 7 Ausführung: [11,12] (Kennzeichen Nr.) Nicht elektrisches Gerät (ohne Schaltkontakte) II 2G Ex h T4 Gb II 2D Ex IIIC T95°C Db 7.1 Zubehör Best. Nr. Bezeichnung Material DZ3600SV2700 Ventilblock 3-fach DN5 PN420 1.4571...

  • Seite 24: Anhang

    8 | Anhang FISCHER Mess- und Regeltechnik GmbH 8 Anhang 8.1 EU Konformitätserklärung Abb. 22: CE_DE_DA10_0A 24 / 28 BA_DE_DA10_ATEX...

  • Seite 25: Eac Deklaration

    FISCHER Mess- und Regeltechnik GmbH Anhang | 8 8.2 EAC Deklaration Abb. 23: ЕАЭС N RU Д-DЕ.АЛ16.В.77754 BA_DE_DA10_ATEX 25 / 28...
  • Seite 26 8 | Anhang FISCHER Mess- und Regeltechnik GmbH 26 / 28 BA_DE_DA10_ATEX...
  • Seite 27 FISCHER Mess- und Regeltechnik GmbH Anhang | 8 BA_DE_DA10_ATEX 27 / 28...
  • Seite 28 8 | Anhang FISCHER Mess- und Regeltechnik GmbH 28 / 28 BA_DE_DA10_ATEX...
