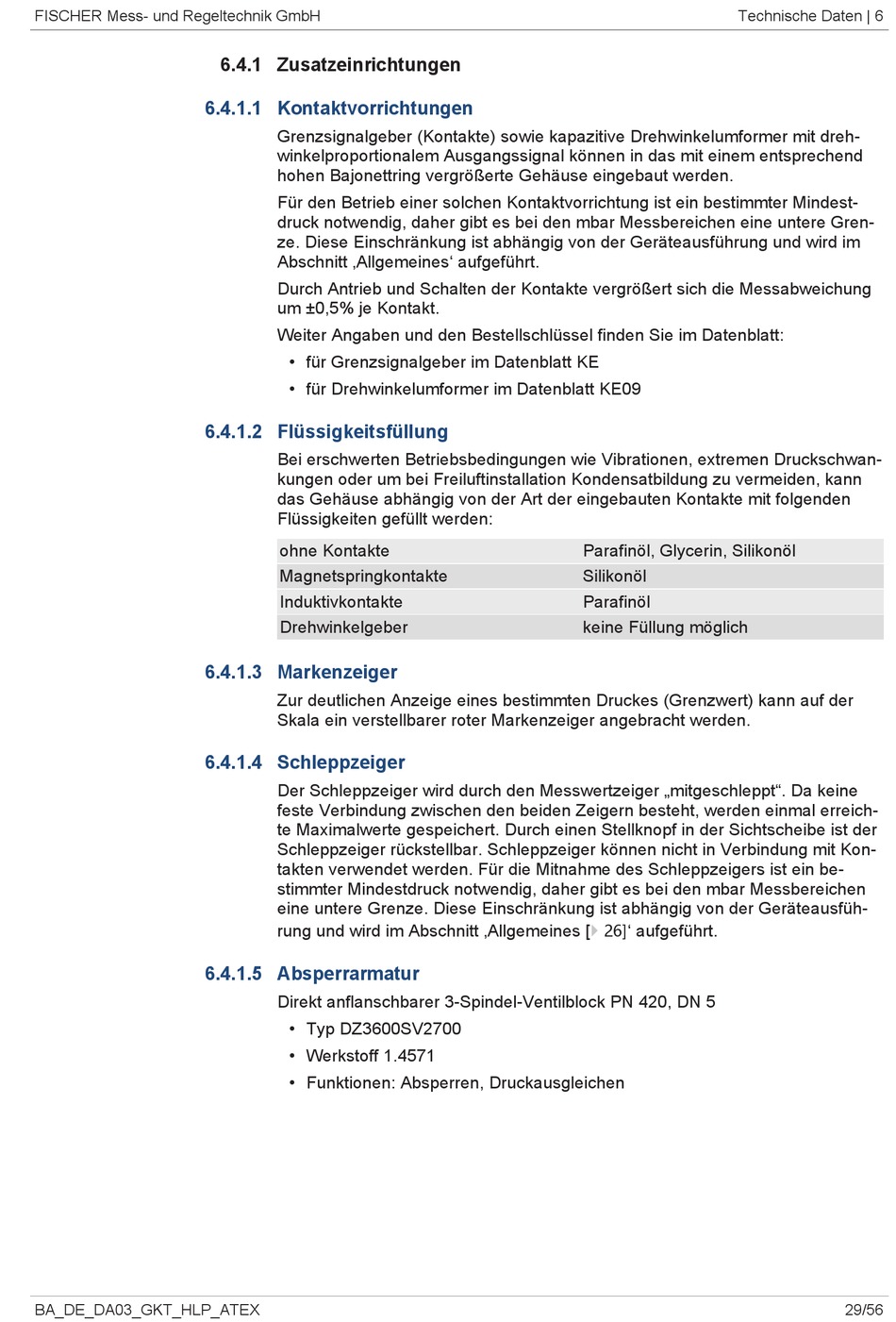

6.4.1 Zusatzeinrichtungen

6.4.1.1 Kontaktvorrichtungen
Grenzsignalgeber (Kontakte) sowie kapazitive Drehwinkelumformer mit dreh-
winkelproportionalem Ausgangssignal können in das mit einem entsprechend
hohen Bajonettring vergrößerte Gehäuse eingebaut werden.
Für den Betrieb einer solchen Kontaktvorrichtung ist ein bestimmter Mindest-
druck notwendig, daher gibt es bei den mbar Messbereichen eine untere Gren-
ze. Diese Einschränkung ist abhängig von der Geräteausführung und wird im
Abschnitt ‚Allgemeines' aufgeführt.
Durch Antrieb und Schalten der Kontakte vergrößert sich die Messabweichung
um ±0,5% je Kontakt.
Weiter Angaben und den Bestellschlüssel finden Sie im Datenblatt:
• für Grenzsignalgeber im Datenblatt KE
• für Drehwinkelumformer im Datenblatt KE09
6.4.1.2 Flüssigkeitsfüllung
Bei erschwerten Betriebsbedingungen wie Vibrationen, extremen Druckschwan-
kungen oder um bei Freiluftinstallation Kondensatbildung zu vermeiden, kann
das Gehäuse abhängig von der Art der eingebauten Kontakte mit folgenden
Flüssigkeiten gefüllt werden:
ohne Kontakte
Magnetspringkontakte
Induktivkontakte
Drehwinkelgeber
6.4.1.3 Markenzeiger
Zur deutlichen Anzeige eines bestimmten Druckes (Grenzwert) kann auf der
Skala ein verstellbarer roter Markenzeiger angebracht werden.
6.4.1.4 Schleppzeiger
Der Schleppzeiger wird durch den Messwertzeiger „mitgeschleppt". Da keine
feste Verbindung zwischen den beiden Zeigern besteht, werden einmal erreich-
te Maximalwerte gespeichert. Durch einen Stellknopf in der Sichtscheibe ist der
Schleppzeiger rückstellbar. Schleppzeiger können nicht in Verbindung mit Kon-
takten verwendet werden. Für die Mitnahme des Schleppzeigers ist ein be-
stimmter Mindestdruck notwendig, daher gibt es bei den mbar Messbereichen
eine untere Grenze. Diese Einschränkung ist abhängig von der Geräteausfüh-
rung und wird im Abschnitt ‚Allgemeines [} 26]' aufgeführt.
6.4.1.5 Absperrarmatur
Direkt anflanschbarer 3-Spindel-Ventilblock PN 420, DN 5
• Typ DZ3600SV2700
• Werkstoff 1.4571
• Funktionen: Absperren, Druckausgleichen
Technische Daten | 6
Parafinöl, Glycerin, Silikonöl
Silikonöl
Parafinöl
keine Füllung möglich
