4.2 Befestigung der Langlöcher
Nachdem der am besten geeignete Befestigungspunkt für das vordere Langloch [18] am Torflü-
gel ausgewählt wurde, muss das hintere Langloch [17] dimensioniert, positioniert und befestigt
werden, um das Höhenmaß zu bestimmen.
Gegebenenfalls die hintere Halterung [17] entsprechend den Angaben aus Tab. 4.1. kürzen.
- Nach Befestigung der hinteren Halterung [17] unter Beachtung der auf Seite 9 angegebenen
Installationsmaße die vordere Halterung [18] am Tor befestigen.

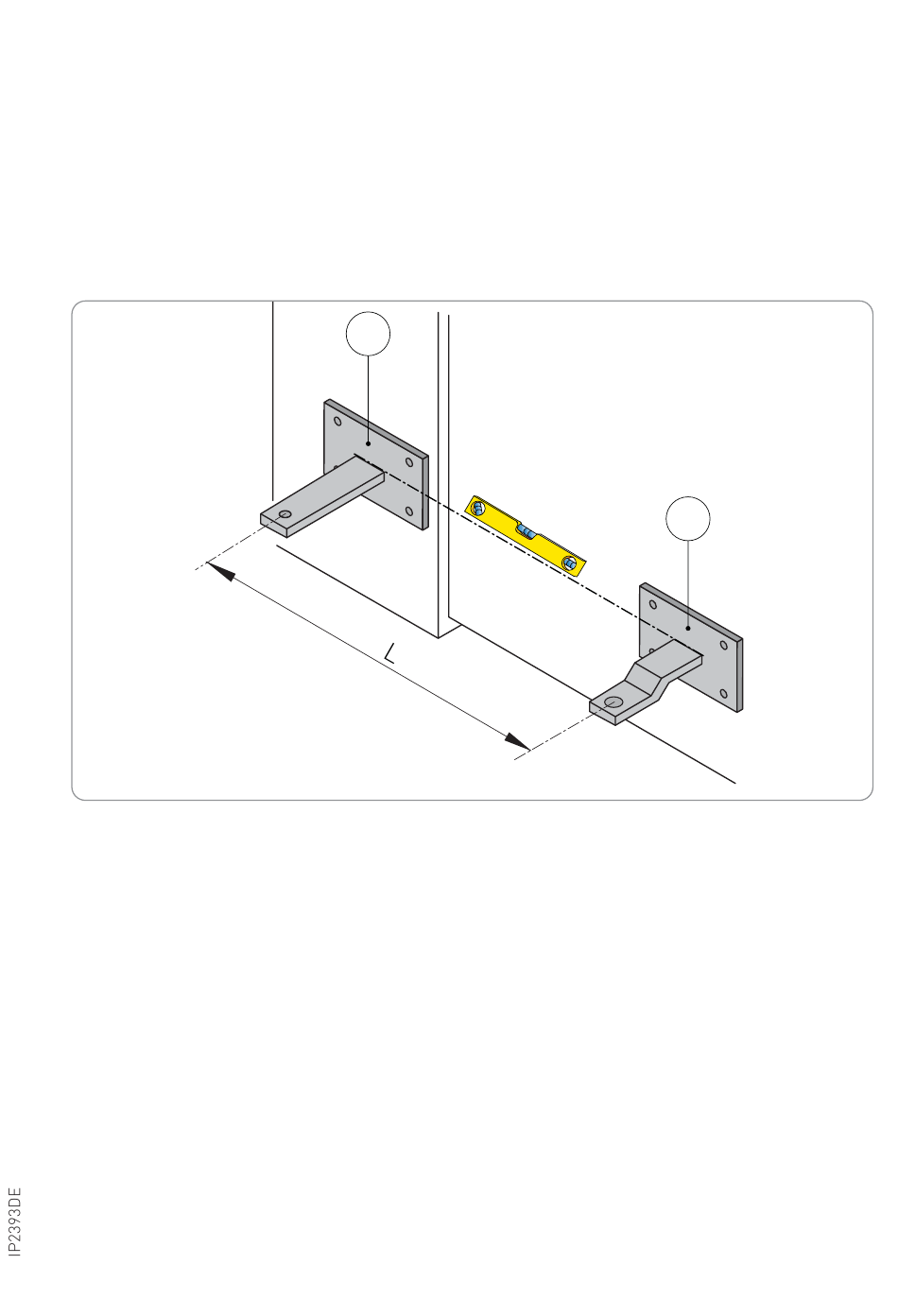

- Bei komplett geschlossenem Tor die vordere Halterung [18] unter Beachtung des Maßes (L)
positionieren. Prüfen, ob das vordere [18] und hintere [17] Langloch richtig nivelliert sind wie
aus den nachstehenden Abbildungen ersichtlich und das vordere Langloch [18] am Tor be-
festigen.
17
13
18
