Für detailliertere Informationen siehe den „Leitfaden für die schäden. Realisierung der technischen Broschüre“, erhältlich im Internet Montieren Sie das Produkt nicht in explosionsfähiger Atmos- unter der folgenden Adresse: www.ditec.it phäre oder Umgebung: Das Vorhandensein von entzündlichen Gasen oder Dämpfen bedeutet eine große Gefahr. HINWEISE ZUM GEBRAUCH Nehmen Sie vor der Montage des Antriebs alle Veränderungen...
Auf der Schließkante eine Kontaktleiste installieren, um die Schließkräfte zu reduzieren. Die Funktionsgarantie und die angegebenen Leistungen werden nur mit Zubehör und Sicherheitsvorrichtungen von DITEC erzielt. 3.2 Vorbereitung der Grundplatte Verankerungselemente auf der Grundplatte [16] anbringen 2.1 Verweis Standard Montage (Abb. 1) und mit den mitgelieferten Muttern befestigen.
Seite 6

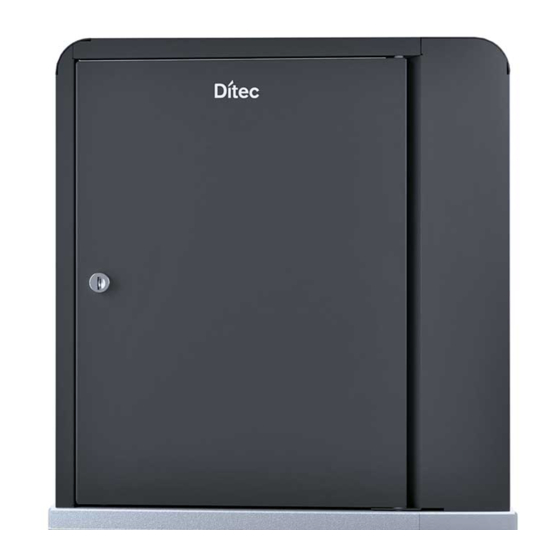

Ø80 Ø 12 X+20 90 min. 3.3 Montage des Getriebemotors Öffnen Sie die Wartungstür des Getriebemotors. Lösen Sie die drei Schrauben [A] (die obere Schraube darf nicht vollständig gelöst werden) und nehmen Sie das Gehäuse ab. Entfernen Sie die zur Befestigung der Füße eingesetzten Muttern.
ELEKTRISCHE ANSCHLUSSE Die elektrischen Anschlüsse und die Inbetriebnahme sind in der Installationsanleitung der Motorsteuerung LOGICT be- schrieben. Anm.: (Nur für Cross30) schließen Sie den Motor und die End- schalter an die elektronische Motorsteuerung an (Abb. 5). Achtung: schließen Sie das gelb-grüne Erdungskabel an die vorgesehene, bereits am Motor angeschlossene Klemme an, siehe Abbildung.
Seite 8
Arbeiten zum Einbau, zur Instandhaltung und Reparatur sind schriftlich zu dokumentieren und dem Benutzer auf Anfrage zur Verfügung zu stellen. Ihr Fachhändler: DITEC S.p.A. Via Mons. Banfi, 3 21042 Caronno Pertusella (VA) - ITALY Tel. +39 02 963911 - Fax +39 02 9650314 www.ditec.it - ditec@ditecva.com...
