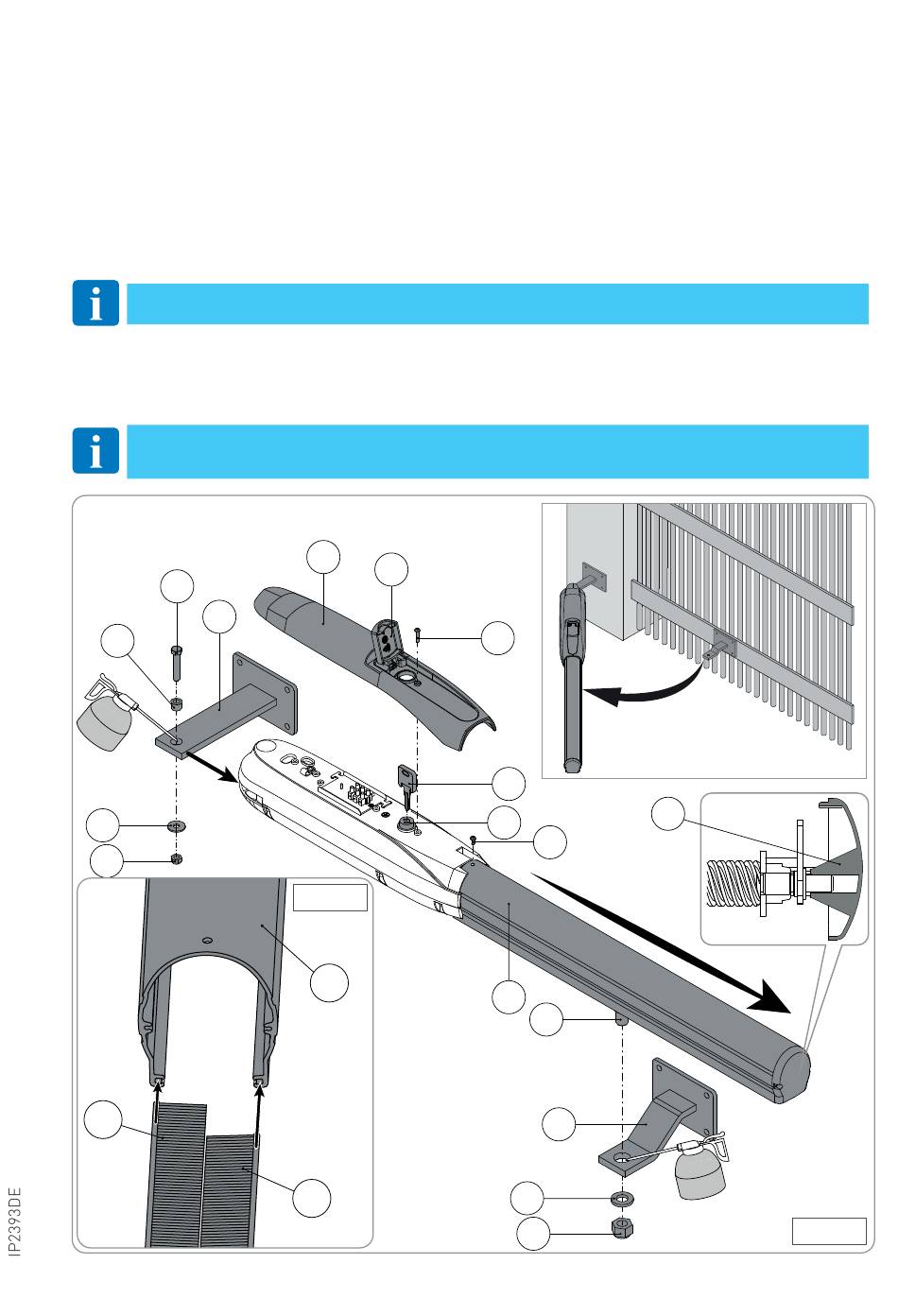

4.4 Installation des Getriebemotors

• Öffnen Sie die Klappe des Schlosses [8], lösen Sie die Schraube 3,9x22 mm [9] und entfernen Sie die hintere
Abdeckung [7]. Lösen Sie die Schraube M4 x 8 mm [10] und ziehen Sie die vordere Abdeckung [11] wie aus
der Abbildung ersichtlich heraus. Entriegeln Sie den Antrieb durch Einsetzen des Schlüssels [23] in das ent-
sprechende Schloss [24] und Drehen des Schlüssels im Uhrzeigersinn (siehe die GEBRAUCHSANLEITUNG).
• Befestigen Sie den Antrieb an der hinteren Halterung [17] mit der Schraube M8 x 45 mm [19], der Buchse
[20] und der Unterlegscheibe Ø 24 mm [21] und schrauben Sie die selbstsperrende Mutter M8 [22] bis zum
Anschlag ein.
• Öffnen Sie den Flügel von Hand und stecken Sie den vorderen Befestigungsbolzen [25] in das vordere Lang-
loch [18]; verriegeln Sie den Bolzen im Langloch mit der beigepackten Unterlegscheibe Ø30 mm [26] und
Mutter M16 [27]. Fetten Sie vor dem Einbau des Antriebs die Drehpunkte ein.
HINWEIS: Achten Sie besonders auf die korrekte Positionierung der Unterlegscheibe auf
den Langlöchern.
• Für PWR50H/HR/HV setzen Sie die Schutzbürsten [12] bis zum Anschlag in den entsprechenden Führungen
der vorderen Abdeckung [11] ein (siehe Abb. 4.1b)
• Nach den durchgeführten Einstellungen (Abs. 4.5) muss die vordere Abdeckung [11] mit der Schraube [10]
an der Zugschraube befestigt werden.
HINWEIS: Prüfen Sie, ob die Zugschraube [25] richtig am oberen Ende [28] der Abdeckung
[11] eingezogen wird (Ausschnitt in der Abbildung 4.1a).
19
17
20
21
22
12
7
8
Fig. 4.1b
11
12
15
9
23
28
24
10
11
25
18
26
27
a
Abb. 4.1a
