Antrieb für drehtore
Inhaltsverzeichnis
17
18
6
90
Ø9
6
90
Ø9
115
115
15
170
20
120
Ø22
Ø14
140
185

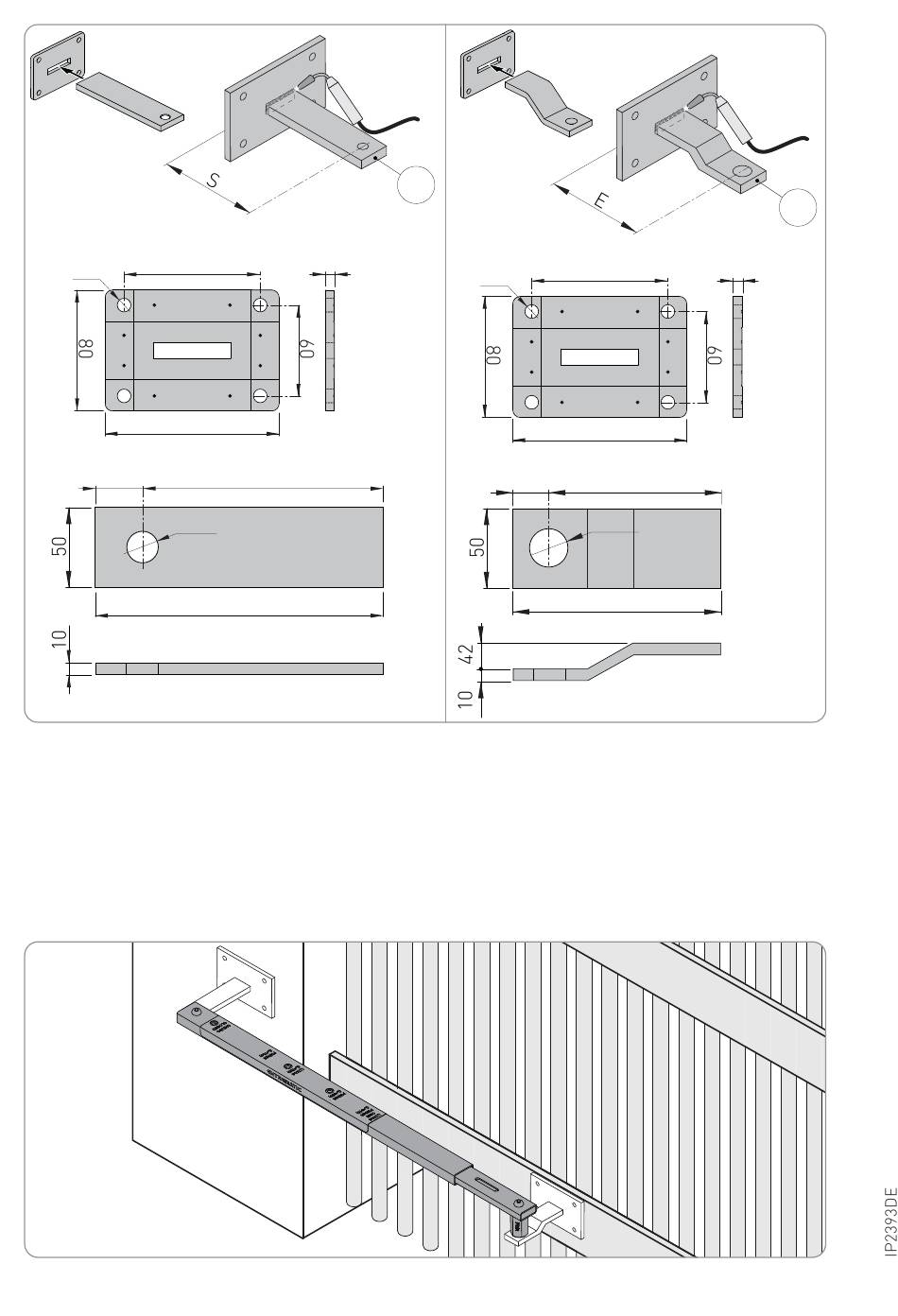

4.3 Verwendung der Positionierungsschablone
Das Positionieren der Halterungen kann mithilfe der Positionierungsschablone (PWRMI - als
Sonderausstattung erhältlich) wesentlich vereinfacht werden, denn damit können während der
Montage die Befestigungsmaße und die Abstände der Halterungen zueinander sicher festgelegt
werden. Auf diese Weise werden Positionierungsfehler und eine mangelhafte Fluchtung der Be-
festigungsbohrungen auch dank der in der Schablone integrierten Wasserwaage vermieden.
Die Montageschablone ist mit allen Kolben der Baureihe PWR, Obbi und Luxo kompatibel.
14
