RouterNode 2 (Handbuch)
Anschluss
DI 1
O3
O2
O1.NC
O1.NO
O1.COM

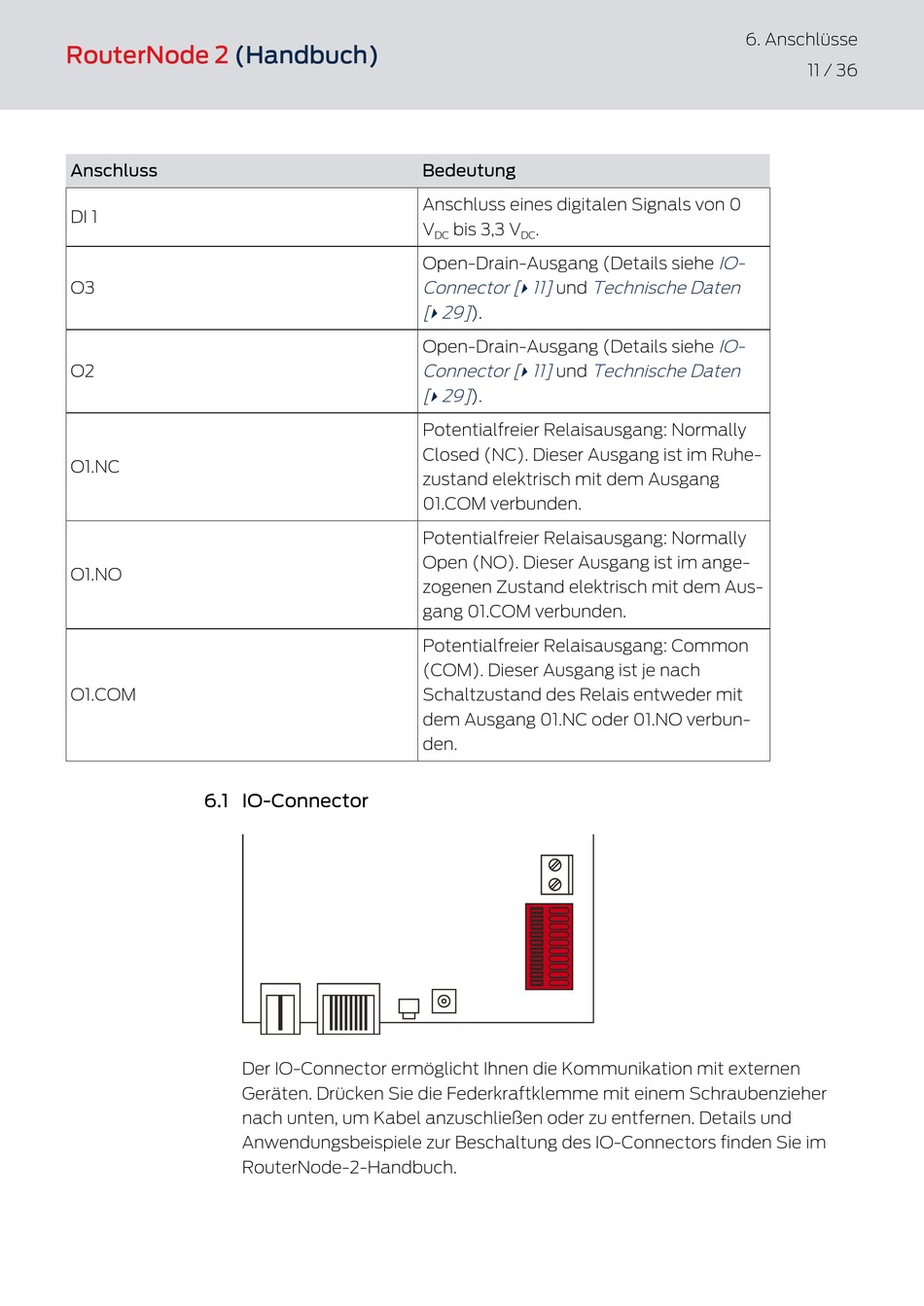

6.1 IO-Connector

Der IO-Connector ermöglicht Ihnen die Kommunikation mit externen
Geräten. Drücken Sie die Federkraftklemme mit einem Schraubenzieher
nach unten, um Kabel anzuschließen oder zu entfernen. Details und
Anwendungsbeispiele zur Beschaltung des IO-Connectors finden Sie im
RouterNode-2-Handbuch.
Bedeutung
Anschluss eines digitalen Signals von 0
V bis 3,3 V .
DC DC
Open-Drain-Ausgang (Details siehe
Connector [ 11] und Technische Daten
}
[ 29] ).
}
Open-Drain-Ausgang (Details siehe
Connector [ 11] Technische Daten
und
}
[ 29] ).
}
Potentialfreier Relaisausgang: Normally
Closed (NC). Dieser Ausgang ist im Ruhe-
zustand elektrisch mit dem Ausgang
01.COM verbunden.
Potentialfreier Relaisausgang: Normally
Open (NO). Dieser Ausgang ist im ange-
zogenen Zustand elektrisch mit dem Aus-
gang 01.COM verbunden.
Potentialfreier Relaisausgang: Common
(COM). Dieser Ausgang ist je nach
Schaltzustand des Relais entweder mit
dem Ausgang 01.NC oder 01.NO verbun-
den.
6. Anschlüsse
11 / 36
