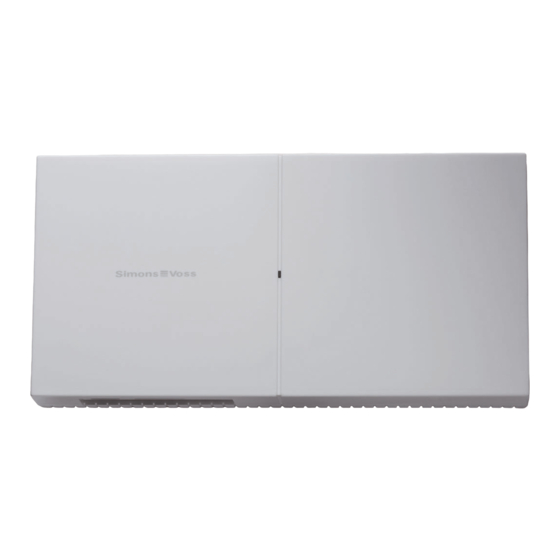

Simons Voss Technologies SmartBridge Gateway Node 2 Kurzanleitung
Verwandte Anleitungen für Simons Voss Technologies SmartBridge Gateway Node 2
Inhaltszusammenfassung für Simons Voss Technologies SmartBridge Gateway Node 2
-
Seite 6: Inhaltsverzeichnis
SmartBridge Gateway Node 2 Inhaltsverzeichnis RouterNode 2 Inhaltsverzeichnis Allgemein...................... 7 Allgemeine Sicherheitshinweise............. 7 Produktspezifische Sicherheitshinweise.......... 11 Anschlüsse .................... 12 IO-Connector .................... 13 Montage...................... 14 Inbetriebnahme ................... 17 Signalstärke .................... 17 Wartung ...................... 19 Signalisierung.................... 19 Zurücksetzen .................... 20 10. Technische Daten .................. 22 11. Konformitätserklärung................ 24 12. -
Seite 7: Allgemein
SmartBridge Gateway Node 2 1. Allgemein RouterNode 2 1. Allgemein Dieses Produkt ist für verschiedene Systeme erhältlich. Bitte prüfen Sie mit der Artikelnummer, ob Sie das richtige Produkt für Ihr System ausgewählt haben. RouterNode 2 Sie haben einen RouterNode 2 erworben. Der (WNM.RN2.X... - Seite 8 SmartBridge Gateway Node 2 2. Allgemeine Sicherheitshinweise RouterNode 2 aber unwahrscheinlich), VORSICHT: Leichte Verlet- zung, ACHTUNG: Sachschäden oder Fehlfunktionen, HINWEIS: Geringe oder keine WARNUNG Versperrter Zugang Durch fehlerhaft montierte und/oder programmierte Komponenten kann der Zutritt durch eine Tür versperrt bleiben. Für Folgen eines versperrten Zutritts wie Zu- gang zu verletzten oder gefährdeten Personen, Sach-...
- Seite 9 SmartBridge Gateway Node 2 2. Allgemeine Sicherheitshinweise RouterNode 2 Beschädigung durch Öle, Fette, Farben und Säuren Dieses Produkt enthält elektronische und/oder mechanische Bauteile, die durch Flüssigkeiten aller Art beschädigt werden können. Halten Sie Öle, Fette, Farben und Säuren vom Produkt fern.
- Seite 10 SmartBridge Gateway Node 2 2. Allgemeine Sicherheitshinweise RouterNode 2 Störung der Kommunikation durch metallische Oberflächen Dieses Produkt kommuniziert drahtlos. Metallische Oberflächen können die Reichweite des Produkts erheblich reduzieren. Montieren bzw. platzieren Sie das Produkt nicht auf oder in der Nähe ...
-
Seite 11: Produktspezifische Sicherheitshinweise
3. Produktspezifische SmartBridge Gateway Node 2 Sicherheitshinweise RouterNode 2 3. Produktspezifische Sicherheits- hinweise VORSICHT Verbrennungsgefahr durch heiße Platine Wenn Sie das Gerät mit Power-over-Ethernet (PoE) versorgen, dann kann die Platine sehr heiß sein. Lassen Sie das Gerät abkühlen, bevor Sie das Ge- ... -
Seite 12: Anschlüsse
SmartBridge Gateway Node 2 4. Anschlüsse RouterNode 2 4. Anschlüsse HINWEIS IO-Connector nur für RouterNode 2 Sie können die Anschlüsse des IO-Connectors nur am RouterNode 2 nutzen. Anschluss Bedeutung Stromversorgung mit DC In Rundstecker Rundsteckverbinder Hilfsspannungsaus- Klemmblock: GND gang - Masseverbin-... -
Seite 13: Io-Connector
SmartBridge Gateway Node 2 4. Anschlüsse RouterNode 2 Anschluss Bedeutung Anschluss eines digitalen Signals DI 1 von 0 V bis 3,3 V Open-Drain-Ausgang (Details sie- IO-Connector [ 13] Technische Daten [ 22] Open-Drain-Ausgang (Details sie- IO-Connector [ 13] Technische Daten [ 22]... -
Seite 14: Montage
SmartBridge Gateway Node 2 5. Montage RouterNode 2 Details und Anwendungsbeispiele zur Beschaltung des IO-Connectors finden Sie im RouterNode-2- Handbuch. Auswertung Änderungen des Spannungspegels werden als Signal digitaler Si- erkannt. Sie können Signale zwischen 0 V und +3,3 gnale auswerten. Signale von 0 V... - Seite 15 SmartBridge Gateway Node 2 5. Montage RouterNode 2 ACHTUNG Beeinträchtigung des Empfangs durch Störquellen Dieses Gerät kommuniziert kabellos. Kabellose Kommunikation kann durch Metalloberflächen und Störquellen beeinträchtigt werden oder ausfallen. 1. Montieren Sie das Gerät nicht auf Metalloberflächen. 2. Halten Sie das Gerät von elektrischen und magnetischen Störquel- len fern.
- Seite 16 SmartBridge Gateway Node 2 5. Montage RouterNode 2 4. Verwenden Sie geeignetes Befestigungsmaterial und schrauben Sie die Schrauben für die Boden- platte hinein. 5. Setzen Sie die Bodenplatte so auf, dass die Schraubenköpfe durch die Aussparungen geführt werden. 6. Verschieben Sie die Bodenplatte so, dass die Schraubenköpfe über die Nuten geschoben wer-...
-
Seite 17: Inbetriebnahme
SmartBridge Gateway Node 2 6. Inbetriebnahme RouterNode 2 6. Inbetriebnahme Nach der Montage müssen Sie das Gerät in Betrieb nehmen. Je nach System ist die Inbetriebnahme unterschiedlich. System 3060: Die LSM muss mit dem RouterNode 2 kommunizieren RouterNode 2 können. Sie stellen die Verbindung zwischen LSM und RouterNode 2 mit dem WaveNet-Manager her. - Seite 18 SmartBridge Gateway Node 2 6. Inbetriebnahme RouterNode 2 Andere Sender im 868-MHz-Bereich (beispielsweise Funkmikrofone oder Garagentoröffner) Wenn Sie mit der Betriebssicherheit nicht zufrieden sind, können Sie den Aufstellungsort verändern oder eine externe Antenne einsetzen (siehe Handbuch). Signalstärke Sie können die Signalstärke des Geräts mit einem messen Messgerät messen (BAMO-Tester).
-
Seite 19: Wartung
SmartBridge Gateway Node 2 7. Wartung RouterNode 2 Zweite Messung: 80% bis 100%. 7. Wartung Das Gerät selbst ist wartungsfrei. Allerdings ist die Performance von Funknetzwerken immer abhängig von Umgebungseinflüssen. Diese Einflüsse können sich ändern und die Performance Ihres Funknetzwerks beeinflussen. -
Seite 20: Zurücksetzen
SmartBridge Gateway Node 2 9. Zurücksetzen RouterNode 2 9. Zurücksetzen Wenn Probleme auftreten sollten oder Sie das Gerät in den Ausgangszustand zurücksetzen wollen, dann können Sie das Gerät mit dem Resettaster zurücksetzen. Unterscheiden Sie dabei zwischen: Systemkonfiguration zurücksetzen: Sie setzen alle ... - Seite 21 SmartBridge Gateway Node 2 9. Zurücksetzen RouterNode 2 Systemkonfiguration zurückgesetzt. Netzwerkkon- 1. Trennen Sie die Stromversorgung (Rundstecker figuration zu- bzw. Netzwerkkabel bei PoE). rücksetzen 2. Warten Sie 20 Sekunden. 3. Drücken und halten Sie den Resettaster. 4. Schließen Sie die Stromversorgung wieder an (Rundstecker bzw.
-
Seite 22: Technische Daten
SmartBridge Gateway Node 2 10. Technische Daten RouterNode 2 Die IP-Adresse Ihres Geräts in Ihrem Netzwerk lässt sich mit dem kostenlosen OAM-Tool ( https:// www.simons-voss.com/de/downloads/software- downloads.html ) bestimmen. Nähere Informationen finden Sie im Handbuch. 10. Technische Daten Maße 172 mm × 86 mm × 33 mm... - Seite 23 SmartBridge Gateway Node 2 10. Technische Daten RouterNode 2 Max. Schaltspannung 30 V (ohmsche Belastung) Relaisausgang O1 Max. Schaltstrom 1 A (ohmsche Belastung) Max. Schaltspannung 12 V , max. Digitale Ausgänge O2/O3 Schaltstrom 100 mA (ohmsche Belastung) Netzwerkschnittstelle 10T/100T ...
-
Seite 24: Konformitätserklärung
SmartBridge Gateway Node 2 11. Konformitätserklärung RouterNode 2 3x. Ein externer Kontakt, der mit VOUT verbunden wird, ändert den logischen Zustand von 0 auf 1. Low/Logisch 0: 0 V Digitale Eingänge 0,8 V High/Logisch 1: 2,0 V 3,3 V Maximalspannung: 4,1 V ... -
Seite 25: Hilfe Und Weitere Informationen
SmartBridge Gateway Node 2 12. Hilfe und weitere Informationen RouterNode 2 Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.simons-voss.com/de/zertifikate.html Der vollständige Text der UK-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.simons-voss.com/de/zertifikate.html 12. Hilfe und weitere Informationen Infomaterial/ https://www.simons-voss.com/de/dokumente.html... - Seite 26 SmartBridge Gateway Node 2 12. Hilfe und weitere Informationen RouterNode 2 https://faq.simons-voss.com/otrs/public.pl SimonsVoss Technologies GmbH, Feringastr. 4, D-85774 Unterfoehring, Deutschland 26 / 148...
