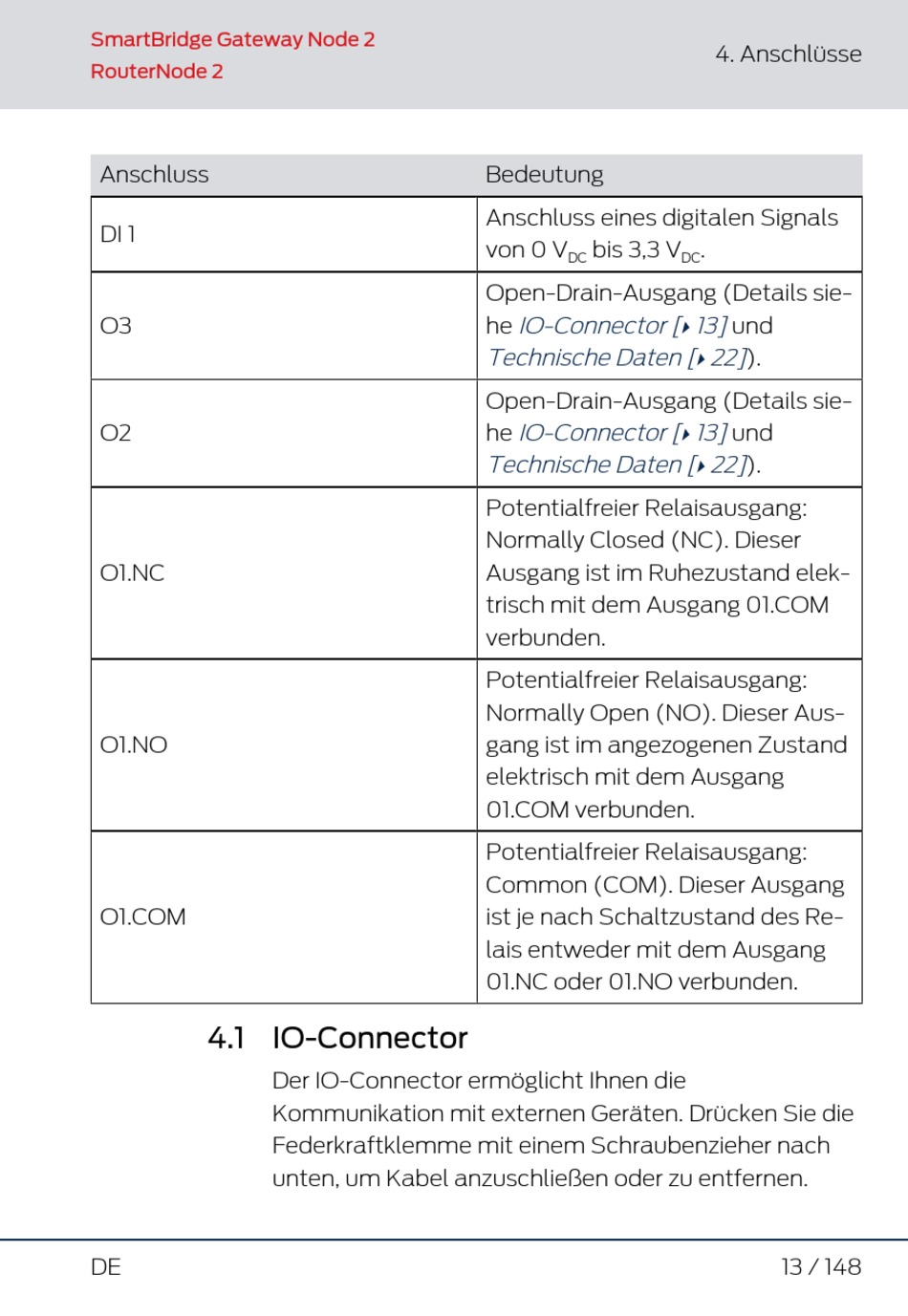

SmartBridge Gateway Node 2
RouterNode 2
Anschluss
DI 1
O3
O2
O1.NC
O1.NO
O1.COM
4.1 IO-Connector
DE
Der IO-Connector ermöglicht Ihnen die
Kommunikation mit externen Geräten. Drücken Sie die
Federkraftklemme mit einem Schraubenzieher nach
unten, um Kabel anzuschließen oder zu entfernen.
Bedeutung
Anschluss eines digitalen Signals
von 0 V
bis 3,3 V
DC
Open-Drain-Ausgang (Details sie-
IO-Connector [
he
Technische Daten [
Open-Drain-Ausgang (Details sie-
he
IO-Connector [
Technische Daten [
Potentialfreier Relaisausgang:
Normally Closed (NC). Dieser
Ausgang ist im Ruhezustand elek-
trisch mit dem Ausgang 01.COM
verbunden.
Potentialfreier Relaisausgang:
Normally Open (NO). Dieser Aus-
gang ist im angezogenen Zustand
elektrisch mit dem Ausgang
01.COM verbunden.
Potentialfreier Relaisausgang:
Common (COM). Dieser Ausgang
ist je nach Schaltzustand des Re-
lais entweder mit dem Ausgang
01.NC oder 01.NO verbunden.
4. Anschlüsse
.
DC
 13]
und
}
 22]
).
}
 13]
und
}
 22]
).
}
