Simons Voss Technologies RouterNode 2 Kurzanleitung
Vorschau ausblenden Andere Handbücher für RouterNode 2:
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 3
DE
Kurzanleitung
EN
Quick Guide
FR
Guide abrégé
NL
Korte handleiding
IT
Guida breve
DK
Kort vejledning
SE
Snabbguide
RouterNode 2, Gate-
wayNode 2, Smart-
Bridge
NW10.900210
04.01.2021
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Simons Voss Technologies RouterNode 2

  • Seite 3: Inhaltsverzeichnis

    RouterNode 2, GatewayNode 2, Inhaltsverzeichnis SmartBridge Inhaltsverzeichnis Allgemein...................... 4 Allgemeine Sicherheitshinweise.............  5 Produktspezifische Sicherheitshinweise.......... 8 Anschlüsse ..................... 9 IO-Connector.................... 11 Montage...................... 12 Inbetriebnahme .................. 14 Signalstärke .................... 15 Wartung ...................... 16 Signalisierung.................... 17 Zurücksetzen .................... 17 10 Technische Daten .................. 20 Konformitätserklärung................ 23 12 Hilfe und weitere Informationen ............ 24...
  • Seite 4: Allgemein

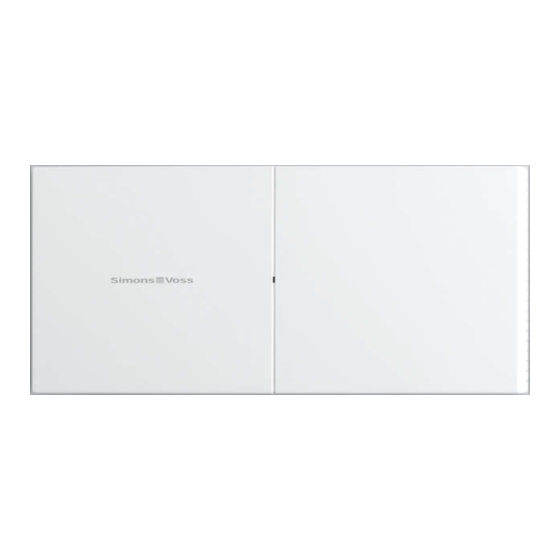

    Dieses Produkt ist für verschiedene Systeme erhältlich. Bitte prüfen Sie mit der Artikelnummer, ob Sie das richtige Produkt für Ihr System ausgewählt haben. RouterNode 2 Sie haben einen RouterNode 2 erworben. Der (WNM.RN2.X RouterNode 2 unterstützt die WaveNet-Vernetzung auf 868 MHz. Damit kontrollieren Sie Ihre...
  • Seite 5: Allgemeine Sicherheitshinweise

    RouterNode 2, GatewayNode 2, 2. Allgemeine Sicherheitshinweise SmartBridge 2 Allgemeine Sicherheitshinweise Signalwörter Gefahr: Tod oder schwere Verletzung (ANSI (wahrscheinlich), Warnung: Tod oder schwere Z535.6) Verletzung (möglich, aber unwahrscheinlich), Vorsicht: Leichte Verletzung, Achtung: Sachschäden oder Fehlfunktionen, Hinweis: Geringe oder keine Schäden...
  • Seite 6 RouterNode 2, GatewayNode 2, 2. Allgemeine Sicherheitshinweise SmartBridge Beschädigung durch Öle, Fette, Farben und Säuren Dieses Produkt enthält elektronische Bauteile, die durch Flüssigkeiten aller Art beschädigt werden können. Halten Sie Öle, Fette, Farben und Säuren vom Produkt fern.  Beschädigung durch aggressive Reinigungsmittel Die Oberfläche dieses Produkts kann durch ungeeignete Reinigungsmit-...
  • Seite 7 RouterNode 2, GatewayNode 2, 2. Allgemeine Sicherheitshinweise SmartBridge Störung der Kommunikation durch metallische Oberflächen Dieses Produkt kommuniziert drahtlos. Metallische Oberflächen können die Reichweite des Produkts erheblich reduzieren. Montieren bzw. platzieren Sie das Produkt nicht auf oder in der Nähe ...
  • Seite 8: Produktspezifische Sicherheitshinweise

    3. Produktspezifische Sicherheits- RouterNode 2, GatewayNode 2, hinweise SmartBridge 3 Produktspezifische Sicherheits- hinweise VORSICHT Verbrennungsgefahr durch heiße Platine Wenn Sie das Gerät mit Power-over-Ethernet (PoE) versorgen, dann kann die Platine sehr heiß sein. Lassen Sie das Gerät abkühlen, bevor Sie das Ge- ...
  • Seite 9: Anschlüsse

    DI 3 DI 2 DI 1 O 1.NC O 1.NO O 1.COM DC In RJ45 HINWEIS IO-Connector nur für RouterNode 2 Sie können die Anschlüsse des IO-Connectors nur am RouterNode 2 nutzen. Anschluss Bedeutung Stromversorgung mit DC In Rundstecker Rundsteckverbinder...
  • Seite 10 RouterNode 2, GatewayNode 2, 4. Anschlüsse SmartBridge Anschluss Bedeutung Anschluss eines analogen Signals Analog Input von 0 V bis 2,5 V Unused Nicht verwendet. Anschluss eines digitalen Signals DI 3 von 0 V bis 3,3 V Anschluss eines digitalen Signals...
  • Seite 11: Io-Connector

    High erkannt werden. Sie können in der +3,3 V LSM auf Signale reagieren und Aktionen auslösen. Auswertung Der RouterNode 2 digitalisiert den Spannungspegel eines analo- und vergleicht die Werte mit einem Schwellwert. gen Signals Diesen Schwellwert können Sie im WaveNet-Manager konfigurieren und ein analoges Ereignis auslösen.
  • Seite 12: Montage

    Verwendung Die Open-Drain-Ausgänge stellen im geschalteten der Open- Zustand eine elektrische Verbindung zum Drain-Aus- Massepotential des RouterNode 2 her. gänge 5 Montage Das Gerät kann horizontal und vertikal montiert werden. Sie können die horizontale Montage einfach und sicher mit den integrierten Befestigungslöchern durchführen.
  • Seite 13 RouterNode 2, GatewayNode 2, 5. Montage SmartBridge Funktionsstörungen durch Witterung Dieses Gerät ist nicht gegen Spritzwasser und andere Witterungsein- flüsse geschützt. Montieren Sie das Gerät in einer Umgebung, die vor Witterungsein-  flüssen geschützt ist. Leitungszu- Sie können die Leitungen sowohl auf (Aufputz) als führung...
  • Seite 14: Inbetriebnahme

    Nach der Montage müssen Sie das Gerät in Betrieb nehmen. Je nach System ist die Inbetriebnahme unterschiedlich. System 3060: Die LSM muss mit dem RouterNode 2 kommunizieren RouterNode 2 können. Sie stellen die Verbindung zwischen LSM und RouterNode 2 mit dem WaveNet-Manager her. Details entnehmen Sie bitte den Handbüchern zum...
  • Seite 15: Signalstärke

    RouterNode 2, GatewayNode 2, 6. Inbetriebnahme SmartBridge MobileKey-Oberfläche ein. Details entnehmen Sie bitte den Handbüchern zu MobileKey und zur SmartBridge. SmartIntego: Mit dem GatewayNode 2 können Sie netzwerkfähige Gate- Schließungen in SmartIntego drahtlos verwalten. wayNode 2 Details entnehmen Sie bitte dem technischen SmartIntego-Handbuch.
  • Seite 16: Wartung

    RouterNode 2, GatewayNode 2, 7. Wartung SmartBridge HINWEIS Messfehler durch bauliche Veränderungen Bauliche Veränderungen und andere Funkgeräte be- einflussen das WaveNet-Funknetzwerk. Wenn das WaveNet-Funknetzwerk vor dem Einbau anderer Komponenten ausgemessen wird, dann können die Messergebnisse im Anschluss verfälscht sein. 1. Führen Sie Messungen nicht im Rohbau, sondern im fertiggestellten Zustand (einschließlich potenzieller...
  • Seite 17: Signalisierung

    RouterNode 2, GatewayNode 2, 8. Signalisierung SmartBridge VORSICHT Ausfall des Netzwerks in kritischen Situationen Mit dem System 3060 und WaveNet können Sie Not- fallfunktionen wie Amokschutz realisieren. Diese Not- fallfunktionen sind kritisch. 1. Testen Sie Schließanlagen, in denen kritische Not- fallfunktionen realisiert sind, mindestens einmal im Monat.
  • Seite 18 RouterNode 2, GatewayNode 2, 9. Zurücksetzen SmartBridge Unterscheiden Sie dabei zwischen: Systemkonfiguration zurücksetzen: Sie setzen alle  Systemeinstellungen (3060 bzw. SmartIntego bzw. MobileKey) zurück. Netzwerkkonfiguration zurücksetzen: Sie setzen  alle Netzwerkeinstellungen zurück (IP-Adresse, DHCP-Einstellungen, Hostname). HINWEIS Wiederherstellung der IP-Adresse Wenn die IP-Adresse durch einen DHCP-Server verge- ben wird (Standardeinstellung), dann weist der DHCP- Server sofort nach dem Zurücksetzen die IP-Adresse...
  • Seite 19 RouterNode 2, GatewayNode 2, 9. Zurücksetzen SmartBridge 5. Lassen Sie den Resetknopf nach einer Sekunde los. Signalisierung Gerät blinkt wieder grün (siehe  17] Systemkonfiguration zurückgesetzt. Netzwerkkon- 1. Trennen Sie die Stromversorgung (Rundstecker figuration zu- bzw. Netzwerkkabel bei PoE). rücksetzen 2. Warten Sie 20 Sekunden.
  • Seite 20: Technische Daten

    RouterNode 2, GatewayNode 2, 10. Technische Daten SmartBridge IP-Adresse 192.168.100.100 Benutzername SimonsVoss Passwort SimonsVoss Die IP-Adresse Ihres Geräts in Ihrem Netzwerk lässt https:// sich mit dem kostenlosen OAM-Tool ( www.simons-voss.com/de/downloads/software- downloads.html ) bestimmen. Nähere Informationen finden Sie im Handbuch. 10 Technische Daten Allgemein Maße...
  • Seite 21 1,5 mm (Stromversorgung für externe Anwendungen) FME-Buchse (Optionale  externe Antenne) Federklemmblock 10-pol,  Aderdurchmesser 0,14 (starr) Anschlüsse (nur am RouterNode 2 bzw. 0,2 (flexibel) mm verwendbar) 0,5 mm (IO-Connector, nur bei RouterNode 2 verwendbar) Umgebung Betrieb: -10 °C bis +55 °C  Temperatur Lagerung: -20 °C bis +60 °C...
  • Seite 22 RouterNode 2, GatewayNode 2, 10. Technische Daten SmartBridge Leistung max. 3 W Ausgang VOUT 3,0 V bis 3,3 V , max. 200 mA Max. Schaltspannung 30  /24V (ohmsche Belastung) Relaisausgang O1 Max. Schaltstrom 1 A  (ohmsche Belastung) Max. Schaltspannung 12 V , max. Digitale Ausgänge O2/O3 Schaltstrom 100 mA (ohmsche...
  • Seite 23: Konformitätserklärung

    RouterNode 2, GatewayNode 2, 11. Konformitätserklärung SmartBridge 3x. Ein externer Kontakt, der mit VOUT verbunden wird, ändert den logischen Zustand von 0 auf 1. Low/Logisch 0: 0 V  Digitale Eingänge 0,8 V High/Logisch 1: 2,0 V  3,3 V Maximalspannung: 4,1 V  Digitale Ausgänge 2x Open-Drain.
  • Seite 24: Hilfe Und Weitere Informationen

    12. Hilfe und weitere Informatio- RouterNode 2, GatewayNode 2, SmartBridge 2014/53/EU "Funkanlagen"  2014/30/EU "EMV"  2011/65/EU "RoHS"  2012/19/EU "WEEE"  sowie der Verordnung (EG) 1907/2006 "REACH"  Der vollständige Text der EU-Konformitätserklärung ist https:// unter der folgenden Internetadresse verfügbar: www.simons-voss.com/de/zertifikate.html...
  • Seite 25 RouterNode 2, GatewayNode 2, 12. Hilfe und weitere Informatio- SmartBridge europäischen Richtlinie 2012/19/EU bei einer kommunalen Sammelstelle für Elektro- Sonderabfälle. Führen Sie die Verpackung einer umweltgerechten  Wiederverwertung zu. Hotline Bei technischen Fragen hilft Ihnen die SimonsVoss Service-Hotline unter +49 (0) 89 99 228 333 (Anruf in das deutsche Festnetz, Kosten variieren je nach Anbieter).
