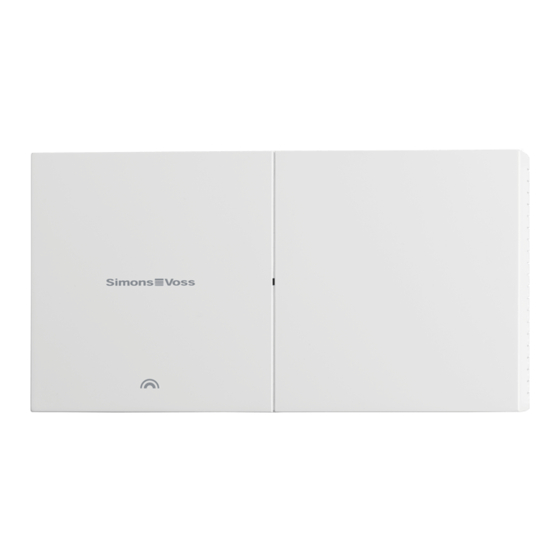

Simons Voss Technologies SmartBridge Handbuch
  1. Anleitungen
  2. Marken
  3. Simons Voss Technologies Anleitungen
  4. Netzwerkrouter
  5. SmartBridge
  6. Handbuch

Simons Voss Technologies SmartBridge Handbuch

Vorschau ausblenden Andere Handbücher für SmartBridge:
Inhaltsverzeichnis

Werbung

Quicklinks

Handbuch
RouterNode 2 & SmartBridge
11.2016

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Simons Voss Technologies SmartBridge

Inhaltszusammenfassung für Simons Voss Technologies SmartBridge

  • Seite 1 Handbuch RouterNode 2 & SmartBridge 11.2016...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 2 / 21 SimonsVoss Handbuch RouterNode 2 & SmartBridge Inhaltsverzeichnis 1 Allgemein ............................ 3 2 Wichtige Hinweise........................... 4 3 Gehäuse ............................ 5 Bilder und Abmessungen .......................  5 Abmessungen der Gehäuseunterschale ................ 6 Öffnen des Gehäusedeckels .................... 6 4 Aufputz Leitungszuführung ...................... 7 5 Konfiguration der IP-Settings ...................... 8 6 Technische Anschlüsse ......................... 9...

  • Seite 3: Allgemein

    WNM.RN2.ER.IO die Möglichkeit, externe Ein- und Ausgänge zu schalten. Der RouterNode 2 darf nur für diesen vorhergesehen Zweck in einem SimonsVoss Funknetzwerk eingesetzt werden! Bei MobileKey kann die SmartBridge als Accesspoint für die MobileKey: Vernetzung von Schließungen eingesetzt werden. MK.SMARTBRIDGE.ER Die SmartBridge darf nur für diesen vorhergesehen Zweck im...

  • Seite 4: Wichtige Hinweise

    2 | Wichtige Hinweise 4 / 21 SimonsVoss Handbuch RouterNode 2 & SmartBridge 2 Wichtige Hinweise Die SimonsVoss Technologies GmbH behält sich das Recht vor, das Produkt ohne vorherige Ankündigung zu ändern. Deshalb können Beschreibungen und Darstellungen in diesem Handbuch von den aktuellsten Versionen des Produkts oder der Software abweichen.

  • Seite 5: Gehäuse

    3 | Gehäuse 5 / 21 SimonsVoss Handbuch RouterNode 2 & SmartBridge 3 Gehäuse 3.1 Bilder und Abmessungen (Maße in mm)

  • Seite 6: Abmessungen Der Gehäuseunterschale

    3 | Gehäuse 6 / 21 SimonsVoss Handbuch RouterNode 2 & SmartBridge 3.2 Abmessungen der Gehäuseunterschale 3.3 Öffnen des Gehäusedeckels Die Oberschale kann ohne Hilfe von Werkzeug geöffnet werden. Hierzu muss mittig an der Grundplatte auf der linken oder rechten Seite ein...

  • Seite 7: Aufputz Leitungszuführung

    4 | Aufputz Leitungszuführung 7 / 21 SimonsVoss Handbuch RouterNode 2 & SmartBridge 4 Aufputz Leitungszuführung Die Rippen an der Gehäuseunterschale vorsichtig mit einer Säge beidseitig auftrennen und den Steg nach oben und unten bewegen damit dieser abbricht. Eventuell scharfkantige Teile mit einer Feile nachbearbeiten.

  • Seite 8: Konfiguration Der Ip-Settings

    5 | Konfiguration der IP-Settings 8 / 21 SimonsVoss Handbuch RouterNode 2 & SmartBridge 5 Konfiguration der IP-Settings Mit dem SimonsVoss OAM-Tool (Ethernet Operations, Administration and Maintenance Tool) können die IP-Settings vorgenommen werden. Das SimonsVoss OAM-Tool steht unter www.simons-voss.com zum freien Download zur Verfügung.

  • Seite 9: Technische Anschlüsse

    6 | Technische Anschlüsse 9 / 21 SimonsVoss Handbuch RouterNode 2 & SmartBridge 6 Technische Anschlüsse Die Beschaltung der Ein- und Ausgänge ist nur beim RouterNode2 (WNM.RN2.ER.IO) möglich. Ext. Antenna Power Jack Ethernet 10/100 RST-Button 5,5 mm RJ45...

  • Seite 10: Beschaltung Io-Connector

    7 | Beschaltung IO-Connector 10 / 21 SimonsVoss Handbuch RouterNode 2 & SmartBridge 7 Beschaltung IO-Connector Die Beschaltung der Ein- und Ausgänge ist nur beim RouterNode2 (WNM.RN2.ER.IO) möglich. Einfache Kontaktauswertung Analog Input Unbelegt / Frei Digitaler Input - DIN.3 Digitaler Input - DIN.2 Digitaler Input - DIN.1...
  • Seite 11 7 | Beschaltung IO-Connector 11 / 21 SimonsVoss Handbuch RouterNode 2 & SmartBridge Beschaltung Analog Input Relaiskontakt Unbelegt / frei (Ausgang 1) Digitaler Input - DIN.3 Digitaler Input - DIN.2 Digitaler Input - DIN.1 Ausgang / Output3 Ausgang / Output2...
  • Seite 12 7 | Beschaltung IO-Connector 12 / 21 SimonsVoss Handbuch RouterNode 2 & SmartBridge Klinkenstecker von externer Power Jack (5.5 mm) Quelle 9 – 24 VDC, polaritätsunabhängig Abmessungen Platine (L*B) 93 x 76 mm (LxB) Ethernet Schnittstelle mit PoE RJ45 Ethernet 10/100 802.3af...

  • Seite 13: Konfiguration Zurücksetzen

    8 | Konfiguration zurücksetzen 13 / 21 SimonsVoss Handbuch RouterNode 2 & SmartBridge 8 Konfiguration zurücksetzen WaveNet/Netzwerk- 1. Spannungsversorgung entfernen (ziehen des Netzsteckers). Konfiguration 2. 20 Sekunden warten. zurücksetzen 3. Reset-Knopf drücken und gedrückt halten. 4. Spannung wieder zuführen (anschließen des Netzsteckers).

  • Seite 14: Technische Daten

    Nicht auf Metall montieren. Von Wandmontage elektrischen bzw. magnetischen Störquellen fern halten. Spannungsversorgung: Der Router (RouterNode 2 bzw. SmartBridge) kann die benötigte Versorgungsspannung über das Netzwerk beziehen (POE). Sollte im Netzwerk kein POE verfügbar sein, kann ein zusätzliches Netzteil angeschlossen werden.
  • Seite 15 9 | Technische Daten 15 / 21 SimonsVoss Handbuch RouterNode 2 & SmartBridge 10T/100T, HP Auto_MDIX, DHCP Client, IPv4 TCP Service: 1x am Port 2101 UDP Service: 1x für Digi-Scan TCP/IP DHCP: on WebServer: enable Connector:RJ45 Frequenz WaveNet 868 – 870 MHz, 10mW max. (10dBm) Signalisiation Eine dreifarbige LED: rot, grün, blau (in der...
  • Seite 16 9 | Technische Daten 16 / 21 SimonsVoss Handbuch RouterNode 2 & SmartBridge Externe Antenne Um die Reichweite zu erhöhen, kann über die SimonsVoss Technologies GmbH eine externe Ext. Antenne Antenne bestellt werden, welche direkt auf die Platine gesteckt wird.

  • Seite 17: Antenne

    10 | Antenne 17 / 21 SimonsVoss Handbuch RouterNode 2 & SmartBridge 10 Antenne 10.1 Antennenabstrahlung (interne Antenne) 10.2 Externe Antenne ANTENNA.EXT.868 Die Externe Antenne ANTENNA.EXT.868 ist als optionales Zubehör erhältlich! Die externe Antenne ANTENNA.EXT.868 ist für den Außeneinsatz ausgelegt, somit kann der Router im geschützten Bereich installiert werden und LockNodes im Außenbereich erreichen.

  • Seite 18: Technische Daten Antenna.ext.868 (Optional Erhältlich)

    10 | Antenne 18 / 21 SimonsVoss Handbuch RouterNode 2 & SmartBridge 10.3 Technische Daten ANTENNA.EXT.868 (Optional erhältlich) Impedanz 50 Ohm Polarisation Linear Verstärkung (max.) 2,2 dBi VSWR <3:1 Leistung Betriebstemperatur -40°C bis +85°C Höhe (max.) 71,95mm Durchmesser (max.) 30,85mm Kabellänge...

  • Seite 19: Spannungsversorgung

    11 | Spannungsversorgung 19 / 21 SimonsVoss Handbuch RouterNode 2 & SmartBridge 11 Spannungsversorgung Spannungsversorgung: Das Gerät kann die benötigte Versorgungsspannung über das Netzwerk beziehen (POE). Sollte im Netzwerk kein POE verfügbar sein, kann ein zusätzliches Netzteil (9 V bis...

  • Seite 20: Konformitätserklärung

    12 | Konformitätserklärung 20 / 21 SimonsVoss Handbuch RouterNode 2 & SmartBridge 12 Konformitätserklärung Dokumente wie Konformitätserklärungen und sonstige Zertifikate sind online unter www.simons-voss.com abrufbar.

  • Seite 21: Hilfe & Kontakt

    13 | Hilfe & Kontakt 21 / 21 SimonsVoss Handbuch RouterNode 2 & SmartBridge 13 Hilfe & Kontakt Anleitungen Detaillierte Informationen zum Betrieb und zur Konfiguration finden Sie im Internet auf unserer Homepage unter www.simons-voss.de im Bereich INFOCENTER > DOWNLOADS...
