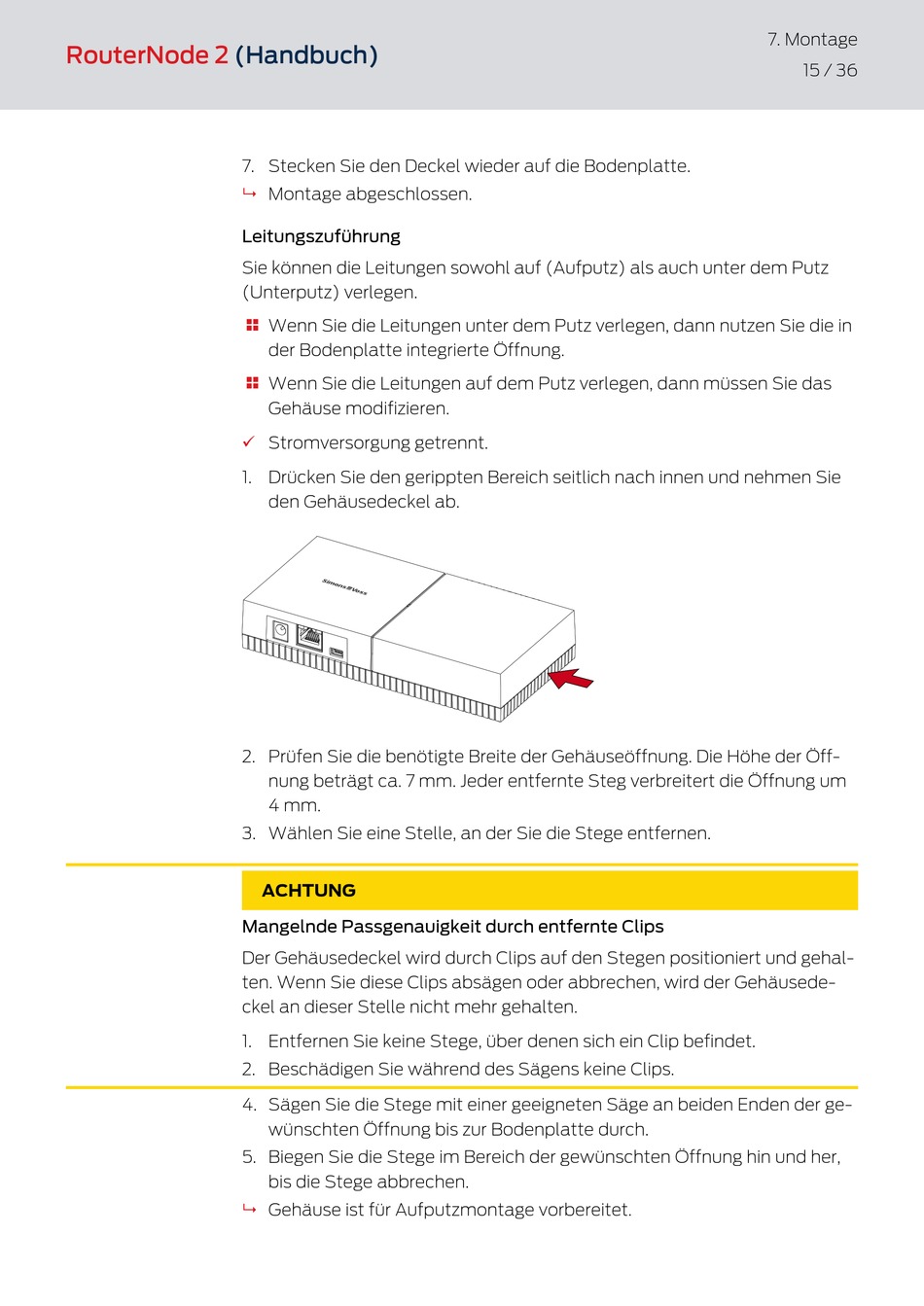

Simons Voss Technologies RouterNode 2 Handbuch Seite 15

RouterNode 2 (Handbuch)
7. Stecken Sie den Deckel wieder auf die Bodenplatte.
Montage abgeschlossen.
9
Leitungszuführung
Sie können die Leitungen sowohl auf (Aufputz) als auch unter dem Putz
(Unterputz) verlegen.
Wenn Sie die Leitungen unter dem Putz verlegen, dann nutzen Sie die in

der Bodenplatte integrierte Öffnung.
Wenn Sie die Leitungen auf dem Putz verlegen, dann müssen Sie das

Gehäuse modifizieren.
Stromversorgung getrennt.
ü
1. Drücken Sie den gerippten Bereich seitlich nach innen und nehmen Sie
den Gehäusedeckel ab.
2. Prüfen Sie die benötigte Breite der Gehäuseöffnung. Die Höhe der Öff-
nung beträgt ca. 7 mm. Jeder entfernte Steg verbreitert die Öffnung um
4 mm.
3. Wählen Sie eine Stelle, an der Sie die Stege entfernen.
ACHTUNG
Mangelnde Passgenauigkeit durch entfernte Clips
Der Gehäusedeckel wird durch Clips auf den Stegen positioniert und gehal-
ten. Wenn Sie diese Clips absägen oder abbrechen, wird der Gehäusede-
ckel an dieser Stelle nicht mehr gehalten.
1. Entfernen Sie keine Stege, über denen sich ein Clip befindet.
2. Beschädigen Sie während des Sägens keine Clips.
4. Sägen Sie die Stege mit einer geeigneten Säge an beiden Enden der ge-
wünschten Öffnung bis zur Bodenplatte durch.
5. Biegen Sie die Stege im Bereich der gewünschten Öffnung hin und her,
bis die Stege abbrechen.
Gehäuse ist für Aufputzmontage vorbereitet.
9
