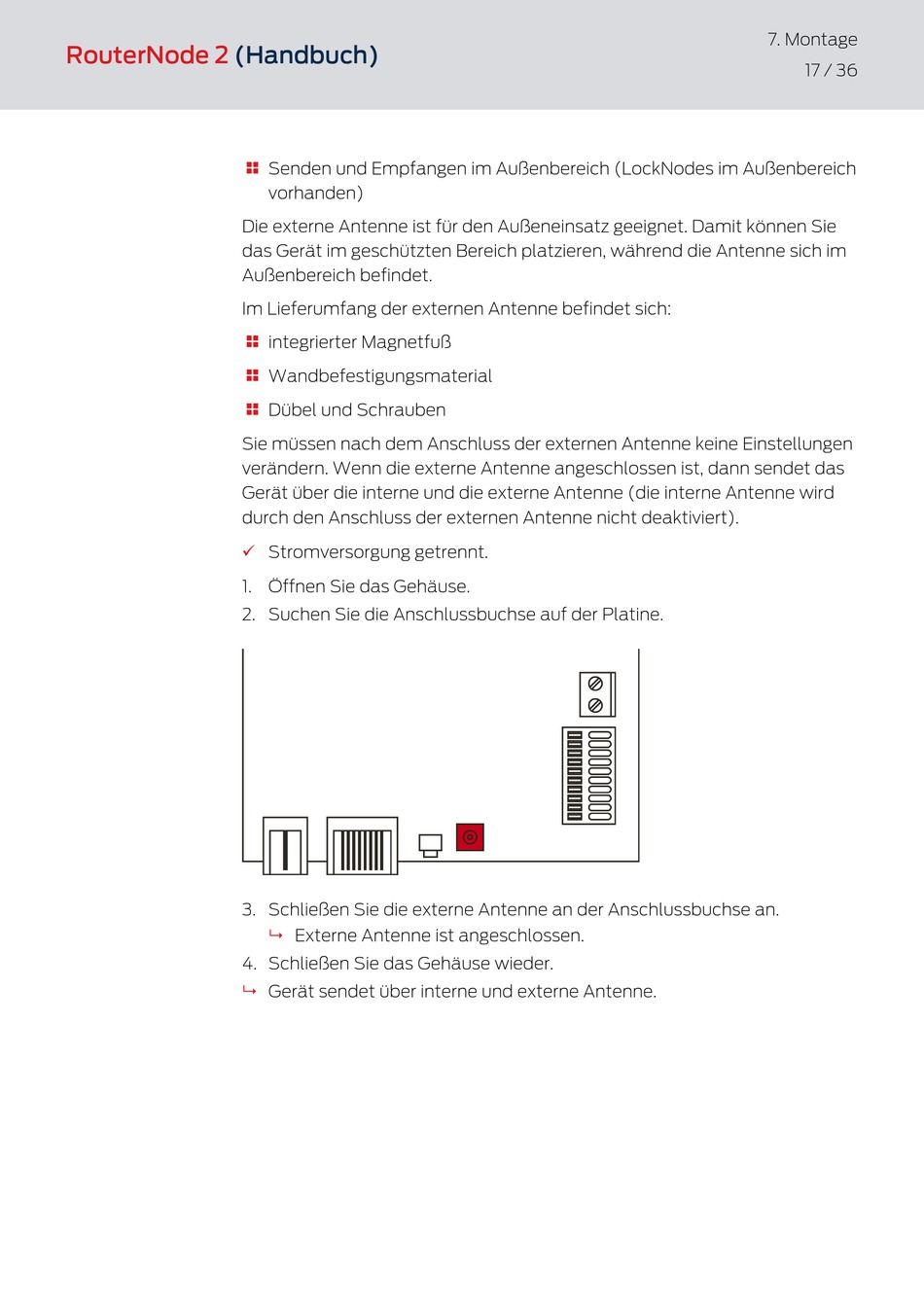

Simons Voss Technologies RouterNode 2 Handbuch Seite 17

RouterNode 2 (Handbuch)
Senden und Empfangen im Außenbereich (LockNodes im Außenbereich

vorhanden)
Die externe Antenne ist für den Außeneinsatz geeignet. Damit können Sie
das Gerät im geschützten Bereich platzieren, während die Antenne sich im
Außenbereich befindet.
Im Lieferumfang der externen Antenne befindet sich:
integrierter Magnetfuß

Wandbefestigungsmaterial

Dübel und Schrauben

Sie müssen nach dem Anschluss der externen Antenne keine Einstellungen
verändern. Wenn die externe Antenne angeschlossen ist, dann sendet das
Gerät über die interne und die externe Antenne (die interne Antenne wird
durch den Anschluss der externen Antenne nicht deaktiviert).
ü Stromversorgung getrennt.
1. Öffnen Sie das Gehäuse.
2. Suchen Sie die Anschlussbuchse auf der Platine.
3. Schließen Sie die externe Antenne an der Anschlussbuchse an.
Externe Antenne ist angeschlossen.
9
4. Schließen Sie das Gehäuse wieder.
Gerät sendet über interne und externe Antenne.
9
7. Montage
17 / 36
