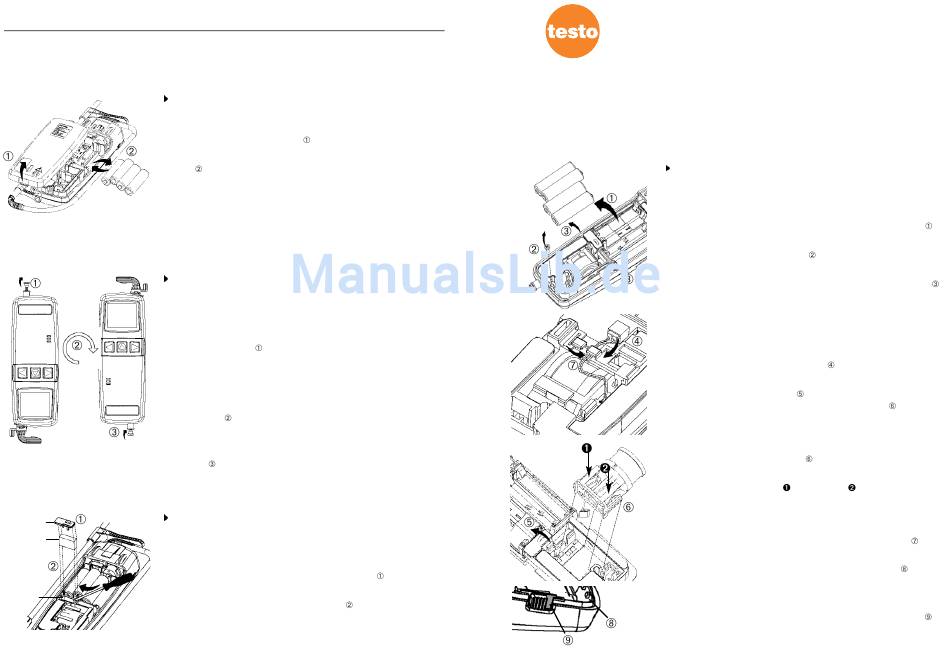

4. Wartung
4.1 Batterien/Akkus wechseln
Schalten Sie das Gerät vor dem Öffnen aus und leeren Sie
die Kondensatfalle (siehe 4.2 Kondensatfalle leeren, S. 10)!
1 Legen Sie das Gerät auf die Frontseite und nehmen Sie den
Service-Deckel vom Gerät ab
2 Entnehmen Sie die leeren Batterien/Akkus aus dem Batterie-
fach
3 Legen sie neue Batterien/Akkus in das Batteriefach. Achten
Sie dabei auf die richtige Polung (siehe Kennzeichnung im
Batteriefach).
4 Verschließen Sie das Gerät mit dem Service-Deckel.
4.2 Kondensatfalle leeren
Schalten Sie das Gerät vor dem Leeren der Kondensatfalle
aus!
1 Halten Sie das Gerät so, dass der Kondensatausfluss nach
oben zeigt.
2 Ziehen Sie den Verschlussstopfen ein kleines Stück aus dem
Kondensatauslass
Das Kondensat besteht aus einem schwachen Säuregemisch.
Vermeiden Sie Hautkontakt. Entleeren Sie das Kondensat in
einen Ausguss.
3 Drehen Sie das Gerät so, dass der Kondensatausfluss nach
unten zeigt
- Das im Gerät befindliche Kondensat fließt aus.
4 Verschließen Sie den Kondensatausgang mit dem Verschluss-
stopfen
4.3 Filter wechseln
Schalten Sie das Gerät vor dem Öffnen aus und leeren Sie
Filterdeckel
die Kondensatfalle (siehe 4.2 Kondensatfalle leeren, S. 10)!
Filter
1 Legen Sie das Gerät auf die Frontseite und nehmen Sie den
Service-Deckel vom Gerät ab.
2 Entnehmen Sie den Filterdeckel vom Filterfach
3 Entnehmen Sie mit Hilfe eines kleinen Schraubendrehers den
Filterfach
verschmutzten Filter aus dem Filterfach
10
.
.
.
.
.
.
4.4 O
-Messzelle wechseln
2
.
4 Legen Sie einen neuen Filter ein und verschließen Sie das
Filterfach mit dem Filterdeckel. Filterdeckel fest andrücken!
5 Verschließen Sie das Gerät mit dem Service-Deckel.
Schalten Sie das Gerät vor dem Öffnen aus und leeren Sie
die Kondensatfalle (siehe 4.2 Kondensatfalle leeren, S. 10)!
1 Legen Sie das Gerät auf die Frontseite und nehmen Sie den
Service-Deckel vom Gerät ab.
2 Entnehmen Sie die Akkus/Batterien aus dem Batteriefach
3 Entfernen Sie mit einem Kreuz-Schraubendreher die Schraube
am unteren Ende des Gerätes
.
4 Lösen Sie die beiden Clip-Verschlüsse an den Seiten des
Gehäuse-Unterteils, indem Sie dieses nach außen drücken
und nehmen Sie das Gehäuse-Unterteil ab.
5 Entnehmen Sie die Baugruppe aus dem Gehäuse-Oberteil.
Achtung! Achten Sie darauf, dass die Schalterabdeckung
nicht verloren geht.
6 Lösen Sie auf der Frontseite der Baugruppe die zweipolige
Steckverbindung der O
-Messzelle
.
2
7 Lösen Sie auf der Rückseite der Baugruppe den Clip des
O
-Messzellen-Aufnehmers
und ziehen Sie diesen zu-
2
sammen mit der O
-Messzelle nach oben heraus
2
8 Entnehmen Sie die defekte O
-Messzelle aus dem O
2
zellen-Aufnehmer und legen sie eine neue O
Anschlussleitung durch die große mittlere Öffnung des O
zellen-Aufnehmer fädeln (siehe ).
9 Schieben Sie den O
-Messzellen-Aufnehmer wieder in die
2
Baugruppe (zuerst oben
, dann unten
Messzellen-Aufnehmer einrastet) und schließen Sie die zwei-
polige Steckverbindung auf der Frontseite der Baugruppe an.
10 Befestigen Sie die Anschlussleitung der O
Leitungshalterungen auf der Frontseite der Baugruppe
11 Legen Sie die Baugruppe in das Gehäuse-Oberteil, hängen
Sie das Gehäuse-Unterteil an den Halterungsnasen
Gehäuse-Oberteils ein und clipsen Sie das Gehäuse-Unterteil
auf.
Achtung! Achten Sie darauf, dass die Schalterabdeckung
korrekt auf dem Schalter sitzt: Die orange markierte Seite
muss zum oberen Ende des Gerätes zeigen.
4. Wartung
.
.
-Mess-
2
-Messzelle ein.
2
-Mess-
2
drücken, bis O
-
2
-Messzelle in den
2
.
des
11
