4. Wartung
12 Befestigen Sie mit einem Kreuz-Schraubendreher die Schrau-
be am unteren Ende des Gerätes.
13 Legen Sie die Akkus/Batterien in das Batteriefach ein. Achten
Sie dabei auf die richtige Polung (siehe Kennzeichnung im
Batteriefach).
14 Verschließen Sie das Gerät wieder mit dem Service-Deckel.
15 Schalten Sie das Gerät ein, indem Sie den Ein-/Ausschalter
an der linken Seite des Gerätes betätigen und drücken Sie
innerhalb von 8sec gleichzeitig
- Die Pumpe startet. CAL, O
Restlaufzeit für den Abgleich der O
wird angezeigt
matisch und das Gerät führt einen Displaytest durch.
Messfehler! Führen Sie den Abgleich an Frischluft durch. Der
Abgleich der O
da die neuen Zellen-Koeffizienten erst nach Ablauf der
Abgleichzeit gespeichert werden. Wurde der Angleich unter-
brochen: Schalten Sie das Gerät bitte aus, und führen Sie die
beschriebenen Handlungen ab Bedienschritt 15 erneut durch.
16 Führen Sie Ihre Messungen durch (siehe 3.2 Messen, Bedien-
schritt 2, S. 8)
-oder-
Schalten Sie das Gerät aus, indem Sie den Ein-/Ausschalter
an der linken Seite des Gerätes betätigen.

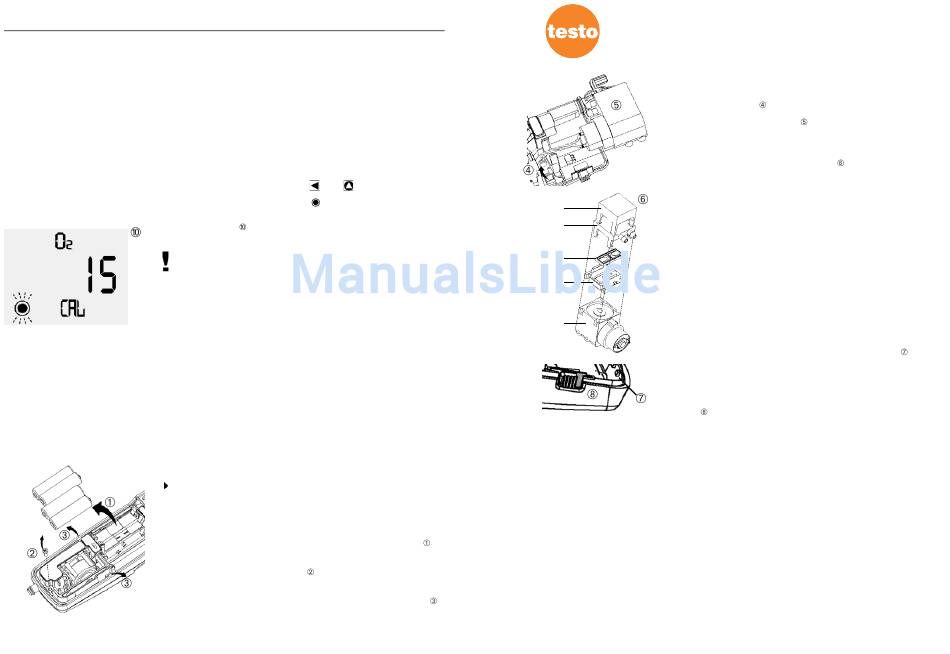

4.5 Abgaspumpe reinigen

Zur Reinigung benötigen Sie das Pump Tool (0192.0468).
Schalten Sie das Gerät vor dem Öffnen aus und leeren Sie
die Kondensatfalle (siehe 4.2 Kondensatfalle leeren, S. 10)!
1 Legen Sie das Gerät auf die Frontseite und nehmen Sie den
Service-Deckel vom Gerät ab.
2 Entnehmen Sie die Akkus/Batterien aus dem Batteriefach
3 Entfernen Sie mit einem Kreuz-Schraubendreher die Schraube
am unteren Ende des Gerätes
4 Lösen Sie die beiden Clip-Verschlüsse an den Seiten des
Gehäuse-Unterteils, indem Sie dieses nach außen drücken
und nehmen Sie das Gehäuse-Unterteil ab.
12
und .
und blinken und die benötigte
2
-Messzelle (Dauer: 15min)
2
Nach dem Abgleich stoppt die Pumpe auto-
-Messzelle darf nicht unterbrochen werden,
2
.
Pump Tool
Pumpenkopf
Membrane
Membran-
Aufnehmer
Abgaspumpe
.
5 Entnehmen Sie die Baugruppe aus dem Gehäuse-Oberteil.
6 Lösen Sie die zweipolige Steckverbindung der Abgaspumpe
auf der Baugruppe .
7 Ziehen Sie die Abgaspumpe nach vorne aus der Bau-
gruppe heraus.
8 Stecken Sie das Pump Tool in die Führungen des Pumpen-
kopfes und ziehen Sie diesen heraus
9 Nehmen Sie den Membranaufnehmer und die Membrane vom
Pumpenkopf ab.
10 Reinigen Sie die entnommenen Teile und den Pumpenteller
mit Spiritus oder Wasser.
11 Legen Sie die Membrane wieder in den Membranaufnehmer
und fügen Sie diesen in den Pumpenkopf ein.
12 Setzen Sie den Pumpenkopf auf die Abgaspumpe und neh-
men sie anschließend das Pump Tool ab.
13 Setzen Sie die Abgaspumpe wieder in die Baugruppe ein.
14 Schließen Sie die zweipolige Steckverbindung der Abgas-
pumpe auf der Baugruppe an.
15 Legen Sie die Baugruppe in das Gehäuse-Oberteil, hängen
Sie das Gehäuse-Unterteil an den Halterungsnasen
Gehäuse-Oberteils ein und clipsen Sie das Gehäuse-
Unterteil auf.
Achtung! Achten Sie darauf, dass die Schalterabdeckung
korrekt auf dem Schalter sitzt: Orange markierte Seite nach
oben .
16 Befestigen Sie mit einem Kreuz-Schraubendreher die Schrau-
be am unteren Ende des Gerätes.
17 Legen Sie die Akkus/Batterien in das Batteriefach ein. Achten
Sie dabei auf die richtige Polung (siehe Kennzeichnung im
Batteriefach).
18 Verschließen Sie das Gerät wieder mit dem Service-Deckel.
4. Wartung
.
des
13
