4
Montage / Mounting
4.3

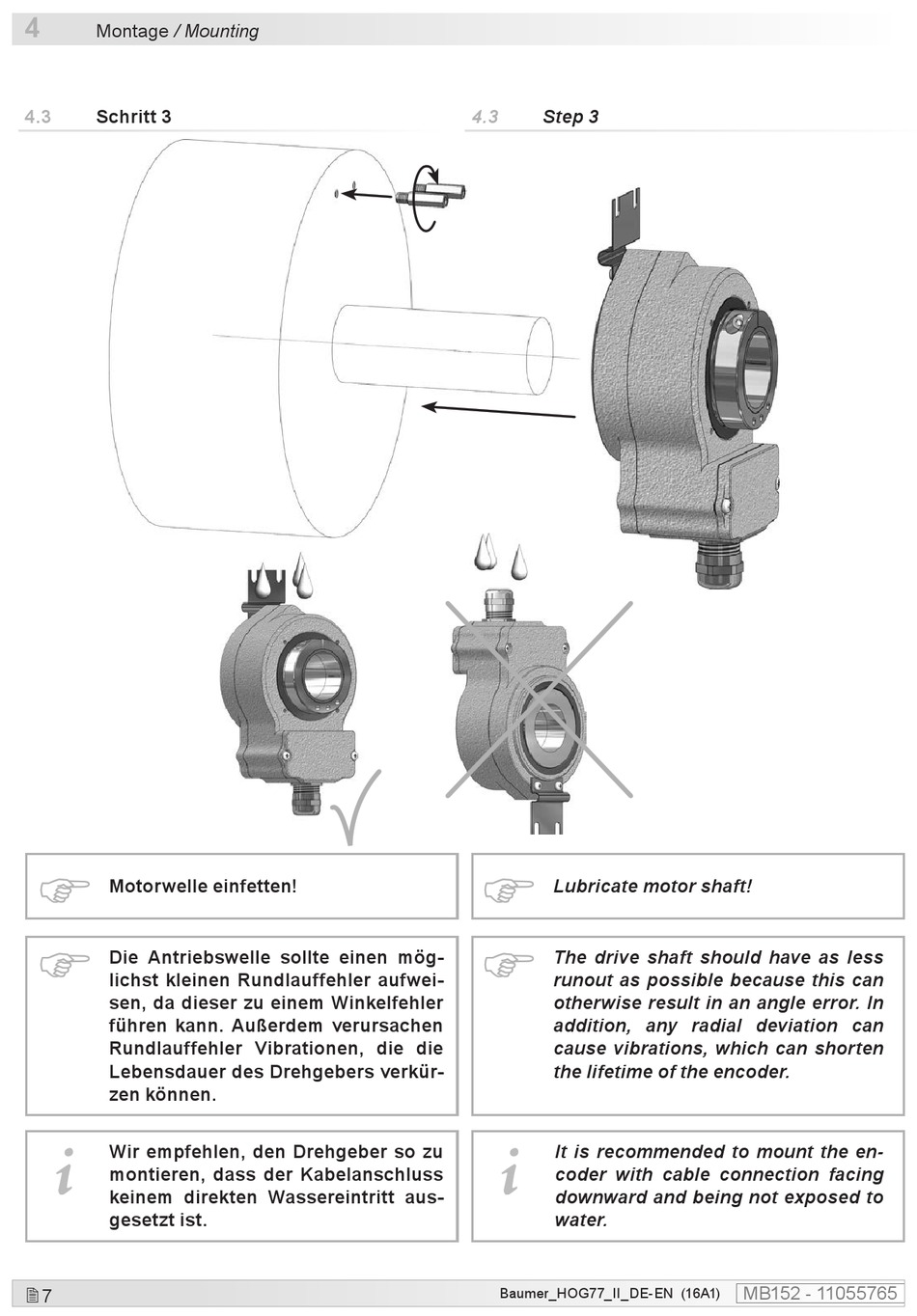

Schritt 3

Motorwelle einfetten!
Die Antriebswelle sollte einen mög-
lichst kleinen Rundlauffehler aufwei-
sen, da dieser zu einem Winkelfehler
führen kann. Außerdem verursachen
Rundlauffehler Vibrationen, die die
Lebensdauer des Drehgebers verkür-
zen können.
i
Wir empfehlen, den Drehgeber so zu
montieren, dass der Kabelanschluss
keinem direkten Wassereintritt aus-
gesetzt ist.
 7
4.3

Step 3

Lubricate motor shaft!
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error. In
addition, any radial deviation can
cause vibrations, which can shorten
the lifetime of the encoder.
i
It is recommended to mount the en-
coder with cable connection facing
downward and being not exposed to
water.
Baumer_HOG77_II_DE-EN (16A1)
MB152 - 11055765
