4-5

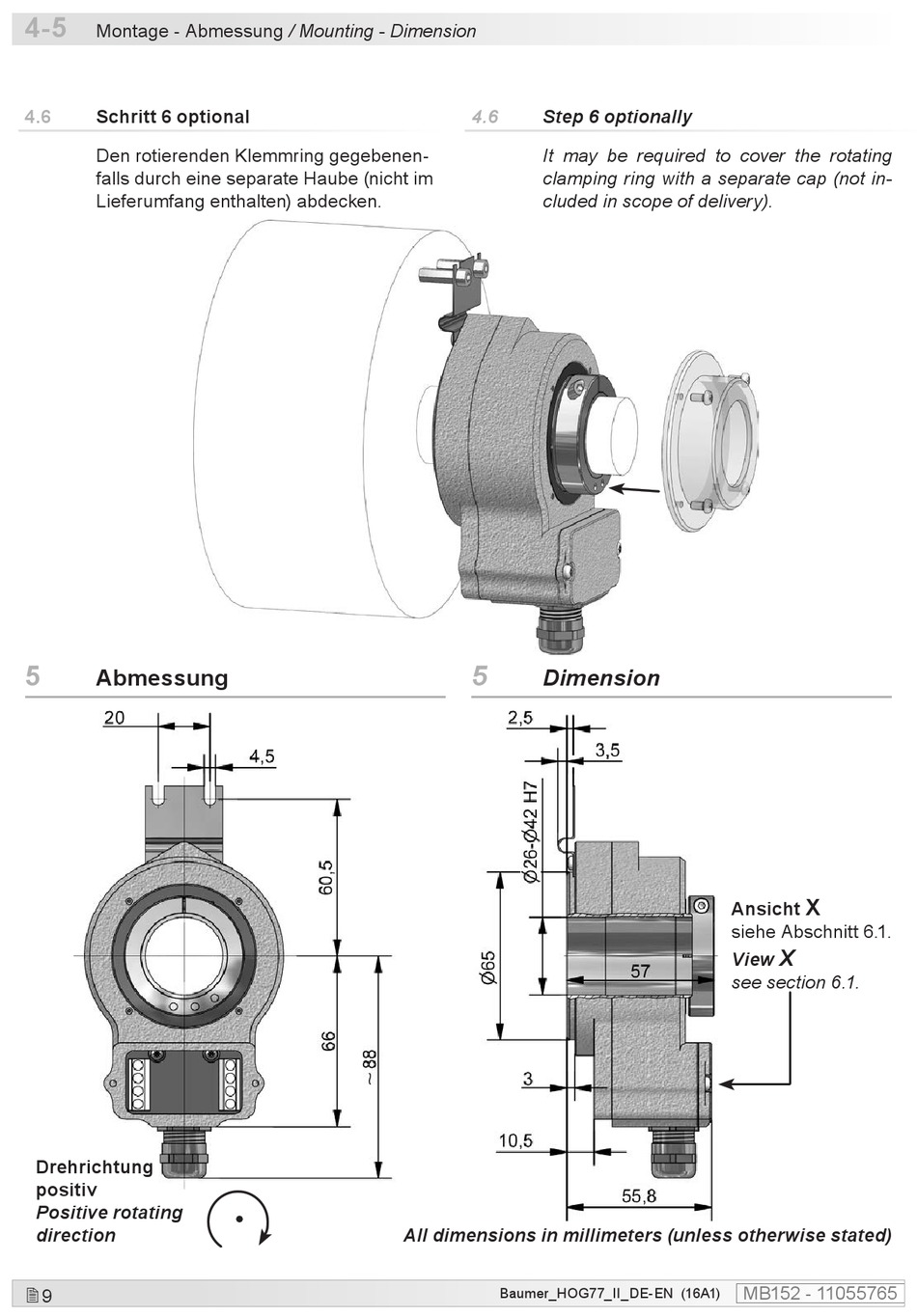

Montage - Abmessung / Mounting - Dimension
4.6

Schritt 6 optional

Den rotierenden Klemmring gegebenen-
falls durch eine separate Haube (nicht im
Lieferumfang enthalten) abdecken.
5

Abmessung

Drehrichtung
positiv
Positive rotating
direction
 9
4.6

Step 6 optionally

It may be required to cover the rotating
clamping ring with a separate cap (not in-
cluded in scope of delivery).
5

Dimension

All dimensions in millimeters (unless otherwise stated)
Baumer_HOG77_II_DE-EN (16A1)
X
Ansicht
siehe Abschnitt 6.1.
X
View
see section 6.1.
MB152 - 11055765
