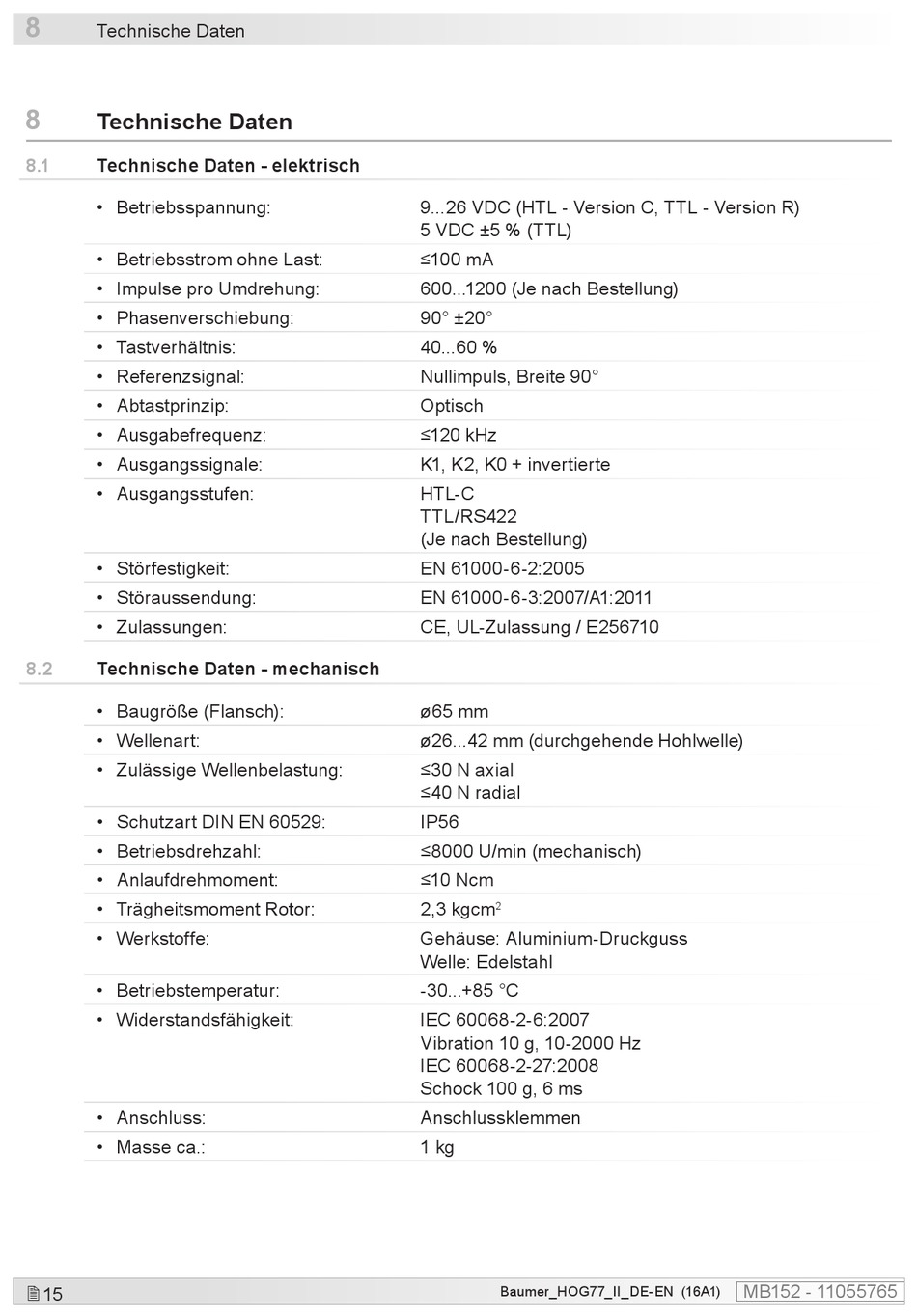

Technische Daten
8
Technische Daten
8.1
Technische Daten - elektrisch
• Betriebsspannung:
• Betriebsstrom ohne Last:
• Impulse pro Umdrehung:
• Phasenverschiebung:
• Tastverhältnis:
• Referenzsignal:
• Abtastprinzip:
• Ausgabefrequenz:
• Ausgangssignale:
• Ausgangsstufen:
• Störfestigkeit:
• Störaussendung:
• Zulassungen:
8.2
Technische Daten - mechanisch
• Baugröße (Flansch):
• Wellenart:
• Zulässige Wellenbelastung:
• Schutzart DIN EN 60529:
• Betriebsdrehzahl:
• Anlaufdrehmoment:
• Trägheitsmoment Rotor:
• Werkstoffe:
• Betriebstemperatur:
• Widerstandsfähigkeit:
• Anschluss:
• Masse ca.:
15
9...26 VDC (HTL - Version C, TTL - Version R)
5 VDC ±5 % (TTL)
≤100 mA
600...1200 (Je nach Bestellung)
90° ±20°
40...60 %
Nullimpuls, Breite 90°
Optisch
≤120 kHz
K1, K2, K0 + invertierte
HTL-C
TTL/RS422
(Je nach Bestellung)
EN 61000-6-2:2005
EN 61000-6-3:2007/A1:2011
CE, UL-Zulassung / E256710
ø65 mm
ø26...42 mm (durchgehende Hohlwelle)
≤30 N axial
≤40 N radial
IP56
≤8000 U/min (mechanisch)
≤10 Ncm
2,3 kgcm
2
Gehäuse: Aluminium-Druckguss
Welle: Edelstahl
-30...+85 °C
IEC 60068-2-6:2007
Vibration 10 g, 10-2000 Hz
IEC 60068-2-27:2008
Schock 100 g, 6 ms
Anschlussklemmen
1 kg
Baumer_HOG77_II_DE-EN (16A1)
MB152 - 11055765
