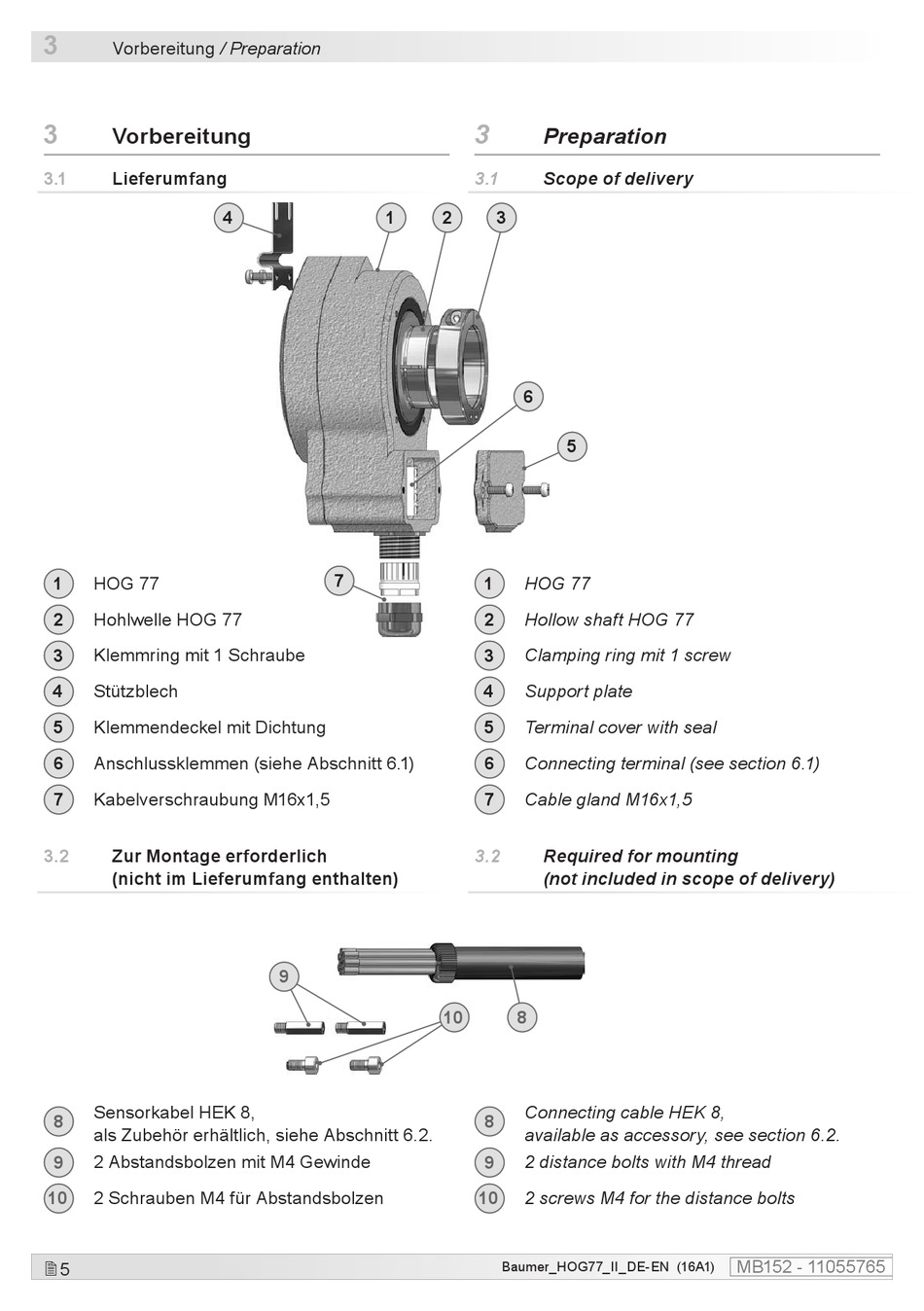

Vorbereitung / Preparation
3

Vorbereitung

3.1

Lieferumfang

1 HOG 77
2 Hohlwelle HOG 77
3 Klemmring mit 1 Schraube
4 Stützblech
5 Klemmendeckel mit Dichtung
6 Anschlussklemmen (siehe Abschnitt 6.1)
7 Kabelverschraubung M16x1,5
3.2 Zur Montage erforderlich
(nicht im Lieferumfang enthalten)
Sensorkabel HEK 8,
8
als Zubehör erhältlich, siehe Abschnitt 6.2.
9 2 Abstandsbolzen mit M4 Gewinde
10 2 Schrauben M4 für Abstandsbolzen

5
4 1
7
9
3

Preparation

3.1

Scope of delivery

2 3
6
5
1 HOG 77
2 Hollow shaft HOG 77
3 Clamping ring mit 1 screw
4 Support plate
5 Terminal cover with seal
6 Connecting terminal (see section 6.1)
7 Cable gland M16x1,5
3.2 Required for mounting
(not included in scope of delivery)
10 8
Connecting cable HEK 8,
8
available as accessory, see section 6.2.
9 2 distance bolts with M4 thread
10 2 screws M4 for the distance bolts
Baumer_HOG77_II_DE-EN (16A1)
MB152 - 11055765
