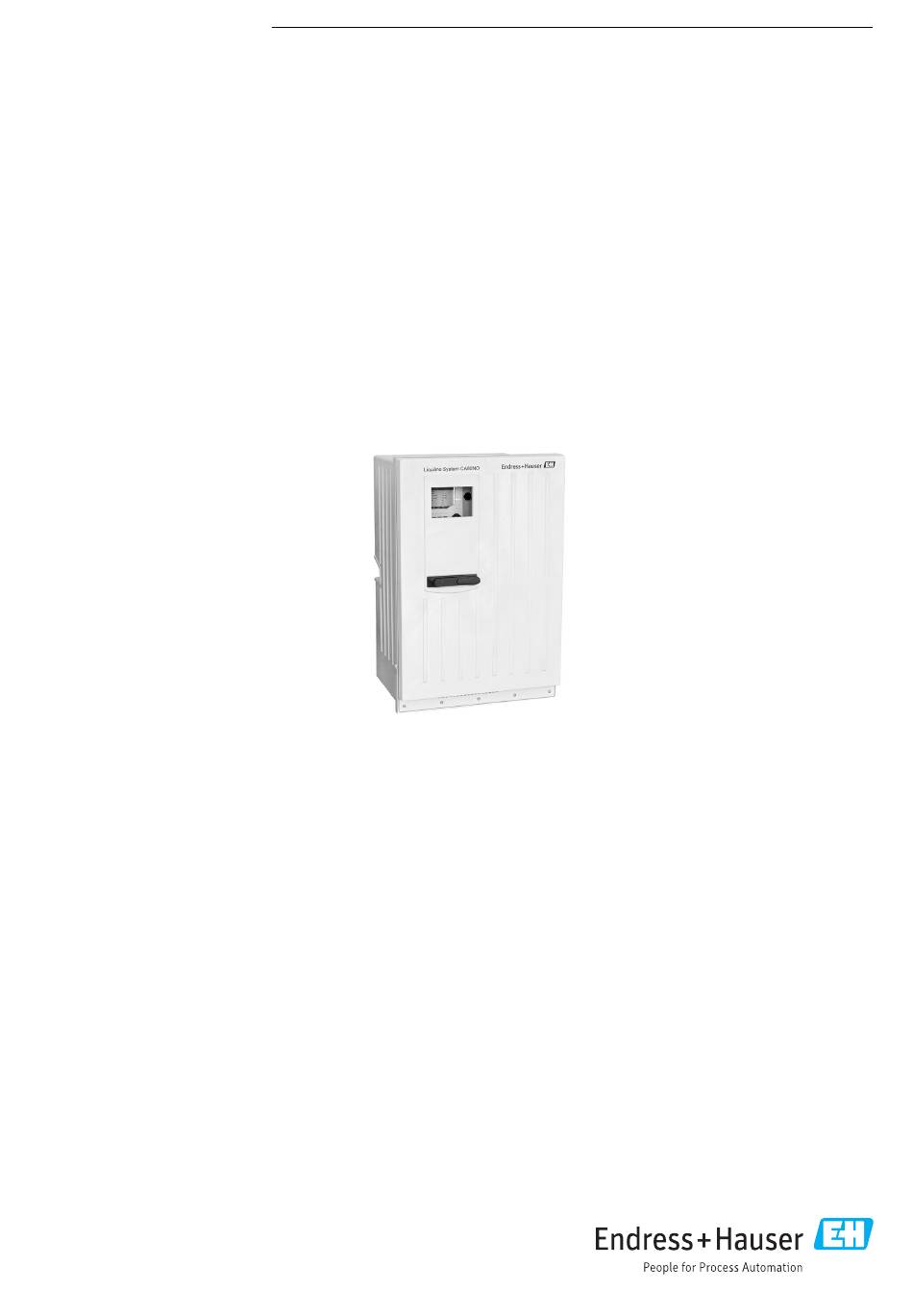

TI01258C/07/DE/03.17
71368803
Integrierter Controller mit bis zu 2 Messkanälen und digitaler Memosens-
Technologie
Anwendungsbereich
• Überwachung von Nitrit im Trinkwasser
• Qualitätssicherung für Rohwasser für die
Nahrungsmittelindustrie
• Überwachung von Nitrit bei der Mineralwasserabfüllung
Products
Technische Information

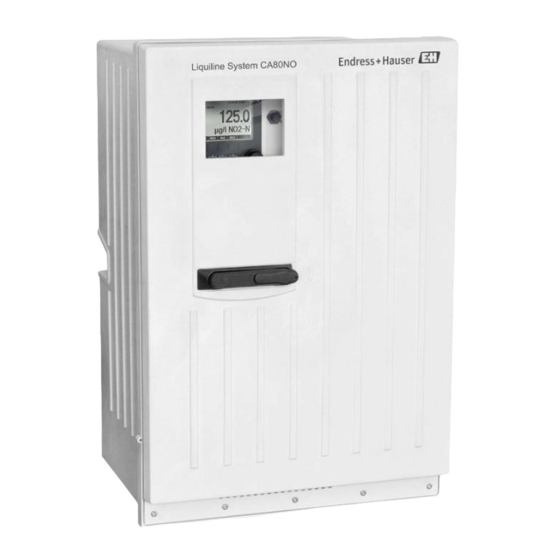

Liquiline System CA80NO
Colorimetrischer Analysator für Nitrit
Solutions
Ihre Vorteile
• Einfacher Ausbau zur Messstation durch Anschluss von bis
zu vier Memosens-Sensoren
• Automatische Kalibrierung und Reinigung
• Gekühlte Version für verlängerte Reagenzienhaltbarkeit
• Digitale Kommunikation ermöglicht den Remote-Zugriff
• Zweikanalgerät erhältlich
• Digitale Feldbusse (Profibus DP, Modbus TCP, Modbus
RS485 und Ethernet IP) und Webserver
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Liquiline System CA80NO
Inhaltszusammenfassung für Endress+Hauser Liquiline System CA80NO
- Seite 1 Products Solutions Services TI01258C/07/DE/03.17 71368803 Technische Information Liquiline System CA80NO Colorimetrischer Analysator für Nitrit Integrierter Controller mit bis zu 2 Messkanälen und digitaler Memosens- Technologie Anwendungsbereich Ihre Vorteile • Überwachung von Nitrit im Trinkwasser • Einfacher Ausbau zur Messstation durch Anschluss von bis •...
-
Seite 2: Inhaltsverzeichnis
Liquiline System CA80NO Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....4 Sicherung ....... . . - Seite 3 Liquiline System CA80NO Zubehör ....... . . Probenvorbereitung ......33 Verbrauchsmaterial für CA80NO .
-
Seite 4: Arbeitsweise Und Systemaufbau
Liquiline System CA80NO Arbeitsweise und Systemaufbau Messprinzip Colorimetrie Nach der applikationsspezifischen Probenaufbereitung wird ein Teil des Permeats in die Misch-/ Reaktionskammer gefördert. Das spezifische Farbreagenz wird in einem definierten Mischungsver- hältnis exakt zudosiert. Durch die chemische Reaktion entsteht die charakteristische Färbung der Probe. -
Seite 5: Querempfindlichkeiten
, Fe , Zn Messeinrichtung Eine vollständige Messeinrichtung besteht aus: • Analysator Liquiline System CA80NO in der bestellten Konfiguration • Reagenzien und Standardlösungen (separat zu bestellen) • Probenaufbereitung Liquiline System CAT8x0 (optional) Mikrofiltration (Liquiline System CAT810) • Funktion: Druckrohrprobenahme + Filtration •... - Seite 6 Liquiline System CA80NO A0028792 A0028793 3 Messeinrichtung mit Liquiline System CAT810 4 Messeinrichtung mit Liquiline System CAT810 und Reinigungsventil Überlauf Liquiline System CA80 Überlauf Überlauf Probenvorlage Liquiline System CA80 Probe Überlauf Probenvorlage Druckbeaufschlagte Probe Probe Filtereinheit Reinigungsventil Liquiline System CAT810...
- Seite 7 Liquiline System CA80NO A0028790 7 Messeinrichtung mit zwei Liquiline Systemen CAT820 Pumpe Liquiline System CA80 Probe Ventil Medium Filter (Keramik) A0028787 8 Messeinrichtung mit Liquiline System CA80, Liquiline System CAT820 und zweitem Analysator Rückspülung mit Druckluft (optional) Zweiter Analysator...
-
Seite 8: Kühlmodul Reagenzien (Optional)
Liquiline System CA80NO Kundeneigene Lösung Die Probe muss vor der Analyse kundenseitig partikelfrei aufbereitet und homogen sein (repräsenta- tive Probe). Die Probe kann entweder einem externen Vorlagegefäß zugeführt werden oder direkt in das Probenvorlagegefäß des Analysators gefördert werden. Die kundeneigene Probenvorbereitung muss über eine eigene Steuereinheit verfügen. -
Seite 9: Gerätearchitektur
Liquiline System CA80NO Gerätearchitektur Blockschaltbild optional optional optional optional optional optional – – – – optional optional A0021099 9 Blockschaltbild CA80 Stromausgang 1:1 Modbus/Ethernet (optional) Stromausgänge Serviceschnittstelle Alarmrelais Versorgung Festkabelsensoren 2 x Memosens-Eingang (1 x optional) 2 oder 4 x Relais (optional) 2 x Stromeingang (optional) 2 Digitale Ein- und Ausgänge (optional) -
Seite 10: Slot- Und Portkodierung
Liquiline System CA80NO A0023193 A0021102 10 Blockschaltbild Probenvorbereitung 11 Blockschaltbild Probenvorbereitung Liquiline System Liquiline System CAT810 mit Reini- CAT820 und CAT860 gungsventil Anschluss 24-V-Spannungsversorgung Anschluss Kommunikation 2 x Kommunikation via Memosens-Protokoll (1 x optional), Schlauchheizung Slot- und Portkodierung –... - Seite 11 Liquiline System CA80NO • Ports sind jeweils pro Elektronikmodul durchnummeriert und werden von der Software automa- tisch erkannt. • Ausgänge und Relais erhalten als Bezeichnung ihre Funktion, also z. B. "Stromausgang", und wer- den in aufsteigender Reihenfolge mit Slot und Portnummern angezeigt.
-
Seite 12: Kommunikation Und Datenverarbeitung
Liquiline System CA80NO Kommunikation und Datenverarbeitung Kommunikationsarten: • Feldbusse – PROFIBUS DP (Profile 3.02) – Modbus TCP oder RS485 • Konfiguration über Ethernet • EtherNet/IP Erweiterungsmodul 485 und Stromausgänge Für die Kommunikationsarten Modbus und Ethernet: Max. 2 Stromausgänge können parallel verwendet werden. -
Seite 13: Wartbarkeit
Liquiline System CA80NO Wartbarkeit Modulares Design Der Analysator lässt sich modular, Ihren Anforderungen entsprechend, anpassen: • Nachrüstbare Erweiterungsmodule für neuen bzw. erweiterten Funktionsumfang, z. B. Stromaus- gänge, Relais und digitale Kommunikation • Aufrüstung von Ein- auf Zweikanal-Analysator • Aufrüstung auf gekühlten Analysator •... - Seite 14 • Übertragen kompletter Konfigurationen auf ein gleich ausgestattetes Gerät (Backup-Funktion) • Übertragen von Konfigurationen ohne Tag und Busadresse auf gleich ausgestattete Geräte (Kopierfunktion) Endress+Hauser bietet industrie-erprobte SD-Karten als Zubehör an. Mit diesen Speicherkarten ist höchste Datensicherheit gegeben. Andere SD-Karten können eingesetzt werden. Für deren Datensicherheit übernimmt aber Endress+Hauser keine Haftung.
-
Seite 15: Selbstüberwachungsfunktionen
Liquiline System CA80NO Selbstüberwachungsfunktio- Elektronik • Bei Überstrom werden Stromeingänge deaktiviert und bei Wegfall des Überstroms automatisch wieder aktiviert. • Boardspannungen werden überwacht und zusätzlich wird die Boardtemperatur gemessen. Zähler Verbrauchsmaterialien wie Reagenzien oder Spritzen werden mittels Zähler überwacht. Photometer •... -
Seite 16: Eingang
Liquiline System CA80NO Eingang Messgrößen , NO -N [mg/l, µg/l, ppm, ppb] Messbereich CA80NO-AAG2: 10 ... 500 µg/l NO CA80NO-AAG3: 0,1 ... 1,0 mg/l NO CA80NO-AAG4: 0,2 ... 3,0 mg/l NO Eingangstypen • 1 oder 2 Messkanäle (Hauptparameter Analysator) • 1 ... 4 digitale Sensoreingänge für Sensoren mit Memosens-Protokoll (optional) •... -
Seite 17: Ausgang
Liquiline System CA80NO Ausgang Ausgangssignal In Abhängigkeit von der Ausführung: • 2 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Standard-Ausführung) • 4 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung "2 zusätzliche Ausgänge") • 6 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung "4 zusätzliche Ausgänge") -
Seite 18: Stromausgänge, Aktiv
Liquiline System CA80NO Stromausgänge, aktiv Spanne 0 ... 23 mA linear Signal-Charakterisierung Ausgangsspannung Elektrische Spezifikation max. 24 V Prüfspannung 500 V Kabelspezifikation Kabeltyp Empfehlung: geschirmte Leitung Kabelspezifikation max. 2,5 mm (14 AWG) Relaisausgänge Relaistypen Elektrische Spezifikation • 1 Wechselkontakt einpolig (Alarmrelais) •... -
Seite 19: Protokollspezifische Daten
Liquiline System CA80NO Minimale Last (typisch) • min. 100 mA bei 5 V DC • min. 1 mA bei 24 V DC • min. 5 mA bei 24 V AC • min. 1 mA bei 230 V AC Protokollspezifische Daten... -
Seite 20: Ethernet/Ip
Liquiline System CA80NO EtherNet/IP Protokoll EtherNet/IP ODVA-Zertifizierung Geräteprofil Generisches Gerät (product type: 0x2B) Hersteller-ID 0x049E Gerätetyperkennung 0x109F Polarität Auto-MIDI-X Verbindungen Explicit Message 6 Multicast 3 consumers Minimum RPI 100 ms (default) Maximum RPI 10000 ms Systemintegration EtherNet/IP Rockwell Add-on-Profile Level 3, Faceplate for Factory... -
Seite 21: Energieversorgung
Liquiline System CA80NO Energieversorgung Versorgungsspannung Der Analysator ist mit einer Netzanschlussleitung mit Schutzkontaktstecker mit einer Kabel- länge von 4,3 m (14,1 ft) ausgestattet. Analysatoren mit Bestellausprägung CA80xx-CA (CSA C/US General Purpose) sind mit einer Netzanschlussleitung nach nordamerikanischen Standard ausgestattet. • 100 ... 120 V AC / 200 ... 240 V AC oder 24 V DC •... -
Seite 22: Anschluss Optionaler Module
Berücksichtigen Sie, dass die Summe aller Stromein- und ausgänge nicht größer sein darf als 8. ‣ Achten Sie darauf, höchstens zwei Module "DIO" einzusetzen. Mehr sind nicht zulässig. ‣ Wenden Sie sich im Zweifel an Ihre Endress+Hauser-Vertriebszentrale. Übersicht aller verfügbaren Module Modulbezeichnung • 2 Analogaus- •... - Seite 23 Liquiline System CA80NO Modulbezeichnung • 2 Analogaus- • 4 Analogaus- • 2 Analogeingänge • Ethernet (Web- • Webserver und gänge gänge 0/4 ... 20mA server oder Mod- Ethernet/IP oder 0/4 ... 20mA 0/4 ... 20mA • Best.-Nr. bus TCP) Modbus TCP •...
-
Seite 24: Sensoranschluss (Optional)
Liquiline System CA80NO Sensoranschluss (optional) Sensoren mit Memosens-Protokoll Sensortypen Sensorkabel Sensoren Digitale Sensoren ohne mit Steckverbindung • pH-Sensoren zusätzliche interne Span- und induktiver Sig- • Redoxsensoren nungsversorgung nalübertragung • Kombisensoren • Sauerstoffsensoren (amperometrisch und optisch) • Konduktiv messende Leitfähigkeitssensoren • Chlorsensoren (Desinfektion) Festkabel Induktiv messende Leitfähigkeitssensoren... -
Seite 25: Leistungsmerkmale
Liquiline System CA80NO Leistungsmerkmale CA80NO-AAG2: 10 ... 500 µg/l (ppb) NO ±2 % vom Messbereichsende Messabweichung CA80NO-AAG3: 0,1 ... 1,0 mg/l (ppm) NO ±2 % vom Messbereichsende CA80NO-AAG4: 0,2 ... 3,0 mg/l (ppm) NO ±2 % vom Messbereichsende Messabweichung Sensorein- →... -
Seite 26: Umgebung
Liquiline System CA80NO Umgebung Umgebungstemperatur +5 ... +40 °C (41 ... 104 °F) -20 ... +60 °C (-4 ... 140 °F) Lagerungstemperatur 10 ... 95 %, nicht kondensierend Relative Luftfeuchte Schutzart IP55 (Schrank, Standgehäuse), TYPE 3R (Schrank, Standgehäuse) Elektromagnetische Verträg- Störaussendung und Störfestigkeit gem. -
Seite 27: Gewicht
Liquiline System CA80NO 417 (16.42) 530 (20.87) A0030419 16 Liquiline System CA80 offener Aufbau, Abmessungen in mm (in) 654 (25.74) A0028821 17 Liquiline System CA80 mit Sockel, Abmessungen in mm (in) Gewicht Bestellausprägung Gewicht mit Kühlmodul Gewicht ohne Kühlmodul Schrankausführung... -
Seite 28: Werkstoffe
Liquiline System CA80NO Werkstoffe Nicht medienberührende Teile Schrankgehäuse, Außenschale Kunststoff ASA+PC Offener Aufbau, Außenschale Schrankgehäuse, Innenschale Kunststoff PP Offener Aufbau, Innenschale Fenster Sicherheitsglas, beschichtet Reagenzienbehälter Kunststoff PP Isolierung Kunststoff EPP (Extruded PP) Sockel, Standgehäuse pulverbeschichtetes Stahlblech Medienberührende Teile Spritzen Kunststoff PP und Elastomer TPE... -
Seite 29: Bedienbarkeit
Liquiline System CA80NO Bedienbarkeit Bedienkonzept Das einfache und strukturierte Bedienkonzept setzt neue Maßstäbe: • Intuitive Handhabung durch Navigator und Softkeys • Schnelle Konfiguration anwendungsspezifischer Messoptionen • Einfache Parametrierung und Diagnose durch Klartextanzeige • Alle bestellbaren Sprachen sind in jedem Gerät verfügbar... - Seite 30 Liquiline System CA80NO Über PROFIBUS DP Master class 1 (PLC, DCS) Master class 2 (FieldCare, PDM) PROFIBUS DP (RS485) FieldCare FXA291 FieldCare / Webbrowser Ethernet A0028991 21 PROFIBUS DP Terminierungswiderstand Über Modbus RS485 Modbus Master / Gateway Modbus RS485...
- Seite 31 Liquiline System CA80NO Über Ethernet/Webserver/Modbus TCP/EtherNet/IP Modbus TCP client FieldCare/ Webbrowser Ethernet FieldCare FXA291 A0028994 23 Modbus TCP und / oder EtherNet/IP Endress+Hauser...
-
Seite 32: Sprachpakete
Liquiline System CA80NO Sprachpakete Die in der Bestellstruktur gewählte Sprache ist die werkseitig voreingestellte Bediensprache. Alle anderen Sprachen sind über Menü wählbar. • Englisch (US) • Deutsch • Chinesisch (Simplified, VR China) • Tschechisch • Niederländisch • Französisch • Italienisch •... -
Seite 33: Bestellinformationen
Liquiline System CA80NO Bestellinformationen Produktseite www.endress.com/ca80no Produktkonfigurator Auf der Produktseite finden Sie rechts neben dem Produktbild den Button Konfiguration. Klicken Sie diesen Button an. In einem neuen Fenster öffnet sich der Konfigurator. Konfigurieren Sie das Gerät nach Ihren Anforderungen, indem Sie alle Optionen auswählen. -
Seite 34: Wartungskit Cav800
Liquiline System CA80NO Standardlösung CY80NO Standardlösung mit unterschiedlichen Nitrit-Konzentrationen. • 1000 ml mit einer Konzentration von 0 mg/l NO -N; Best.-Nr. CY80NO-GG+TA • 250 ml Stammlösung mit einer Konzentration von 250 mg/l NO -N (821,5 mg/l NO ); Best.-Nr. CY80NO-GG+TV Reiniger CY800 (für geräteinterne Schläuche) - Seite 35 Liquiline System CA80NO Memosens CPS31D • pH-Elektrode mit gelgefülltem Referenzsystem mit Keramikdiaphragma • Produktkonfigurator auf der Produktseite: www.endress.com/cps31d Technische Information TI00030C Ceramax CPS341D • pH-Elektrode mit pH-empfindlichem Emaille • Für höchste Ansprüche an Messgenauigkeit, Druck, Temperatur, Sterilität und Lebensdauer • Produktkonfigurator auf der Produktseite: www.endress.com/cps341d...
- Seite 36 Liquiline System CA80NO Induktiv messende Leitfähigkeitssensoren Indumax CLS50D • Hochbeständiger induktiver Leitfähigkeitssensor • Für Standard- und Ex-Anwendungen • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cls50d Technische Information TI00182C Konduktiv messende Leitfähigkeitssensoren Condumax CLS21D • Zwei-Elektroden-Sensor in Steckkopfausführung • Produktkonfigurator auf der Produktseite: www.endress.com/CLS21d...
-
Seite 37: Zusätzliche Funktionalität
Liquiline System CA80NO Trübungssensoren Turbimax CUS51D • Für nephelometrische Trübungs- und Feststoffmessungen im Abwasser • 4-Strahl-Wechsellichtmethode, basierend auf Streulicht • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cus51d Technische Information TI00461C Turbimax CUS52D • Hygienischer Memosens-Sensor für Trübungsmessung im Trinkwasser, Prozesswasser und in Uti- lities •... -
Seite 38: Messkabel
Liquiline System CA80NO Nachrüstkits 71135632 Kit CM442/CM444/CM448/CSF48/CA80: Erweiterungsmodul 2AO; 2 x Analogausgang 0/4 ... 20 mA 71135633 Kit CM442/CM444/CM448/CSF48/CA80: Erweiterungsmodul 4AO; 4 x Analogausgang 0/4 ... 20 mA 71135631 Kit CM444/CM448/CSF48/CA80: Erweiterungsmodul 2DS; 2 x digitaler Sensor, Memosens 71135634 Kit CM442/CM444/CM448/CSF48/CA80: Erweiterungsmodul 485; Ethernet-Konfiguration;... - Seite 39 Liquiline System CA80NO Kabelklettverbinder • 4 Stück, für Sensorkabel • Best.-Nr. 71092051 Endress+Hauser...
