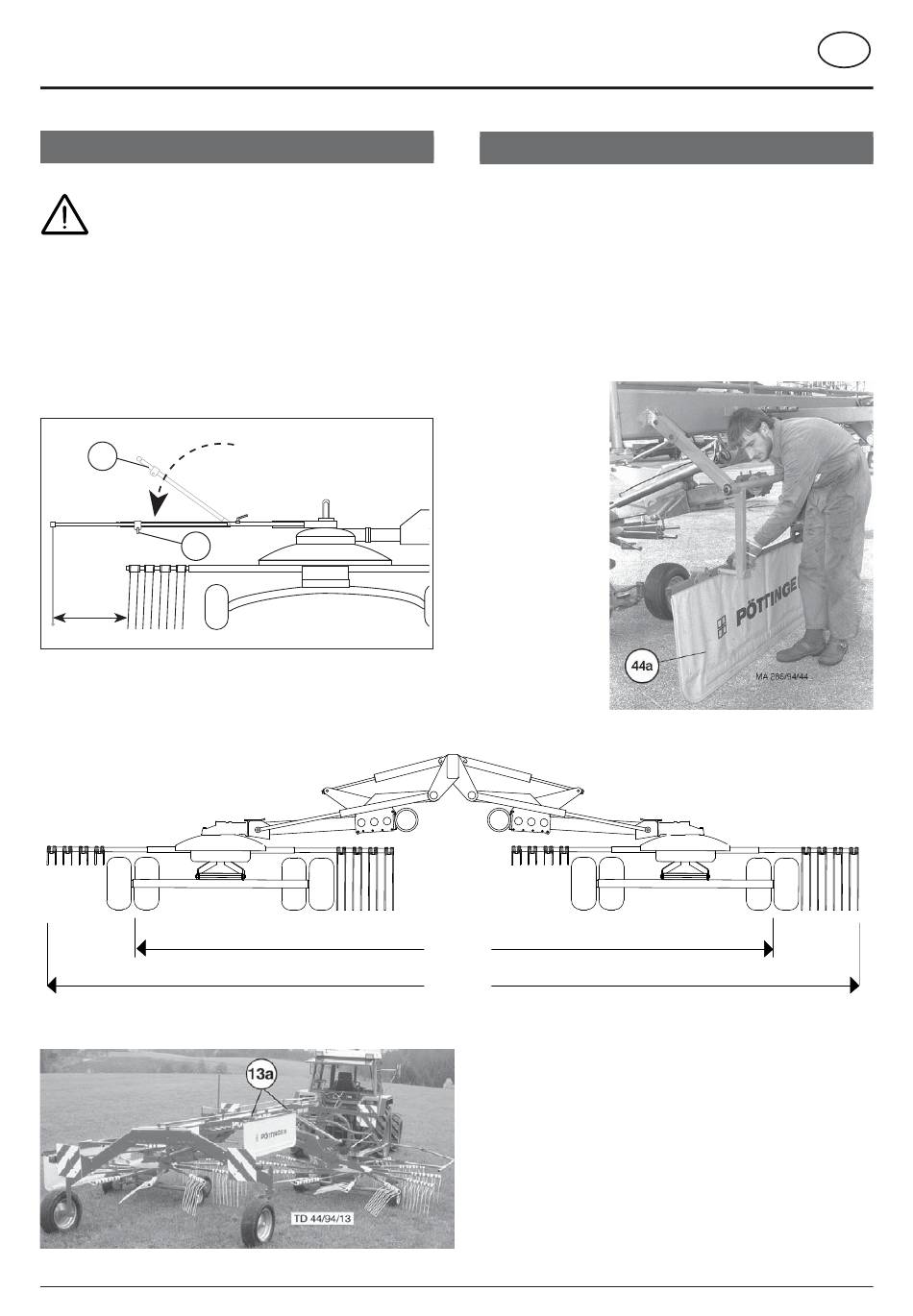

Vorbereitungen für den Einsatz
Achtung!
Nicht in den Bereich des Kreisels treten solange der
Antriebsmotor läuft.
1. Alle Zinkenträger an den beiden Kreiseln montieren.
• Zinkenträger auf die Kreiselarme aufstecken und mit
Klappvorstecker sichern.
2. Links und rechts die Abweisbügel (6) nach außen
schwenken und mit Federvorstecker (6a) sichern.
6
6a
≈ 40 cm
3. Fangtuch herausziehen und mit Knebelschraube
fixieren.
Normaleinstellung etwa 40 cm von den Zinken.
0600_D-ARBEITSSTELLUNG_286
TD 44/94/11

ARBEITSSTELLUNG

Zwei Einzelschwaden oder ein Seitenschwad

1. Einstellung für zwei Einzelschwaden.
In dieser Betriebsstellung wird auf der linken Seite des Gerätes
und in der Mitte ein Schwad abgelegt.
• Beide Kreiseleinheiten ein kleines Stück vom Boden
wegheben.
• Außenkreisel in die äußerste Betriebsstellung (A2) bringen.
• Fangtuch (44a) auf die Bolzen des Schwenk rahmens aufstecken
und mit Klappvorstecker sichern.
A1
A2
2. Einstellung für einen Seitenschwad.
In dieser Betriebsstellung wird nur auf der linken Seite des Gerätes
ein großer Schwad abgelegt. Der Kreisel links hinten übernimmt
den bereits geformten Schwad des vorderen Kreisels.
• Beide Kreiseleinheiten ein kleines Stück vom Boden
wegheben.
• Außenkreisel in die engste Betriebsstellung (A1) bringen.
• Das mittlere Fangtuch (44a) vom Schwenkrahmen abnehmen,
auf die Haltebolzen (13a) am Fahrrahmen aufstecken und mit
Klappvorstecker sichern.
- 12 -
