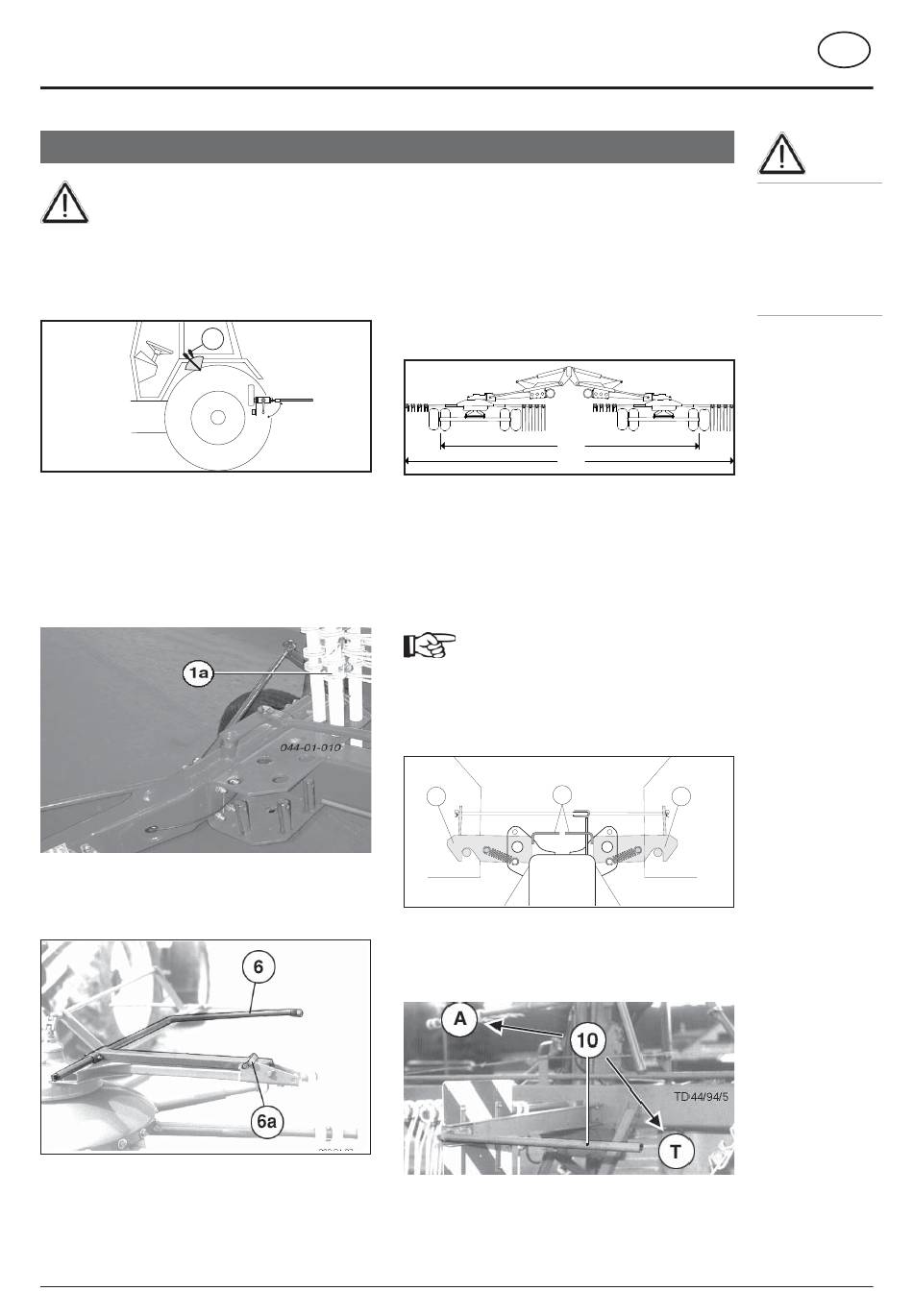

Umstellen von Arbeits- in Transportstellung

• Aus Sicherheitsgründen Zapfwelle
abschalten und Stillstand der Kreisel
abwarten.
• D a s U m s t e l l e n v o n A r b e i t s - i n
Transportstellung und umgekehrt nur auf
ebenem, festen Boden durchführen.
1. Absperrhahn geöffnet (Stellung E)
ST
2. Zinkenträger (1a) an den beiden Kreiseln
abnehmen.
Dieses Abnehmen der Zinkenträger (1a) ist nur wenn
notwendig durchzuführen, z. B. zum Reduzieren der
Gesamthöhe des Gerätes.
• Zinkenträger (1a) auf die Haltebolzen am Fahrrahmen
aufstecken und mit Klappvorstecker sichern.
3. Links und rechts die Abweisbügel (6) nach
innen schwenken und mit Federvorstecker
(6a) sichern.
4. Vergewissern, daß der Schwenkbereich frei
ist und sich niemand im Gefahrenbereich
befindet.
0600_D-TRANSPORT_286
E
A
TD44/94/8

TRANSPORTSTELLUNG

5. Beide Kreiseleinheiten ein kleines Stück vom
Boden wegheben.
• Dazu das einfachwirkende Steuerventil (ST)
betätigen.
6. Kreiseleinheiten in die engste Betriebsstellung
bringen (A1)
Dieser Arbeitsschritt ist jedoch nur wenn notwendig
durchzuführen, z. B. zum Reduzieren der Gesamthöhe
des Gerätes.
A1
A2
• Dazu das doppeltwirkende Steuerventil (ST)
betätigen.
7. Beide Kreiseleinheiten in die Transportposition
hochschwenken.
• Dazu das einfachwirkende Steuerventil (ST)
betätigen.
Achtung !
Kontrollieren ob die Verriegelungshaken
(10) ordnungsgemäß eingerastet
sind.
Bei ordnungsgemäßer Verriegelung stehen die beiden
Zeiger (10a) in waagrechter Position.
10a
10
8. Schutzrohr (10) nach hinten (Pos. T)
schwenken.
Das Schutzrohr (10) in Transportstellung.
9. Absperrhahn schließen (Stellung A)
- 8 -
Das Umstellen
von Arbeits- in
Transportstellung
und umgekehrt
nur auf ebenem,
TD 44/94/15
10
TD44/94/3
D
Achtung!
festem Boden
durchführen.
