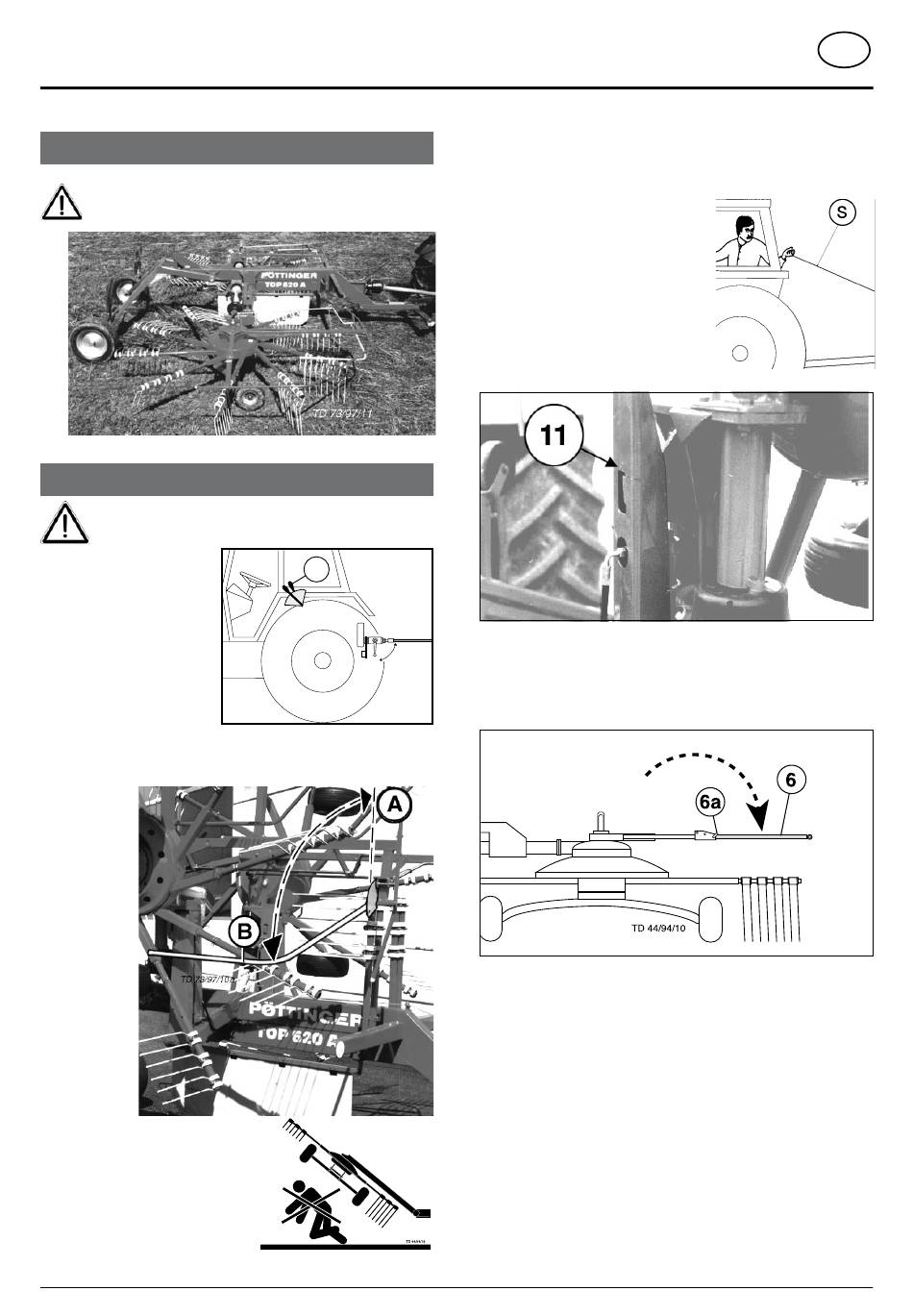

Arbeitsstellung
Nicht im Schwenkbereich der Arbeitsgeräte aufhalten.
Umstellen von Transport- in Arbeitsstellung
• Das Umstellen von Arbeits- in Transportstellung und
umgekehrt nur auf ebenem, festem Boden durchführen.
1. Absperrhahn geöffnet
(Stellung E)
2. Beide Schutzrohre (10) nach oben (Pos. A)
schwenken.
3. Vergewisser n, daß der
S c h w e n k b e r e i c h
ist und sich niemand im
Gefahrenbereich befindet.
ARbEITSSTELLuNG 9700-D (271)
ST
A
TD/9/8
f r e i
ArbeITssTeLLuNg
4. Beide Kreiseleinheiten in die Arbeitsposition
abschwenken.
• Absperrhahn geöffnet (E).
• Das einfachwirkende Steuer-
ventil (ST) kurz auf "Heben"
stellen und gleichzeitig am Seil
(S) ziehen. Dadurch werden die
Ve r r i e g e l u n g s k l a p p e n ( 1 1 )
gelöst.
• Anschließend das Steuerventil
(ST) auf "Senken" stellen und die
Kreiseleinheiten bis zum Boden
abschwenken.
E
5. Links und rechts die Abweisbügel (6) nach außen
schwenken und mit Federvorstecker (6a) sichern.
- 8 -
