Leistungsverkabelung : E-Tech W 28 Drehstrom - ACV ETech W 9 Installations-, Bedienungs- Und Wartungsanleitung

INSTALLATION

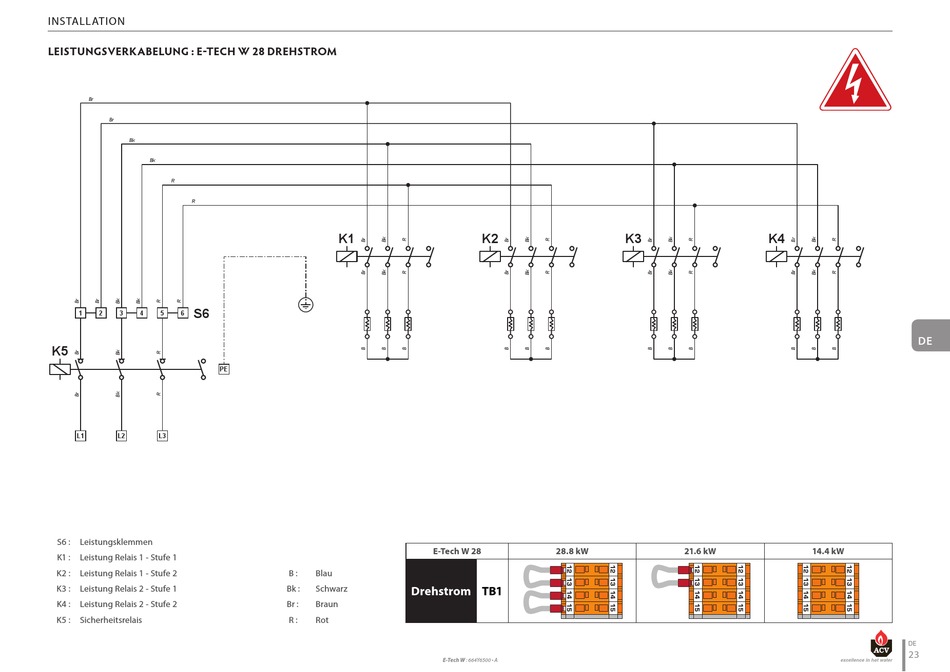

LEISTUNGSVERKABELUNG : E-TECH W 28 DREHSTROM

Br
Br
Bk
Bk
R
R
S6
1 2 3 4 5 6
K5
PE
L1 L2 L3
S6 : Leistungsklemmen
K1 : Leistung Relais 1 - Stufe 1
K2 : Leistung Relais 1 - Stufe 2
K3 : Leistung Relais 2 - Stufe 1
K4 : Leistung Relais 2 - Stufe 2
K5 : Sicherheitsrelais
K1
E-Tech W 28
B : Blau
Bk : Schwarz Drehstrom
Br : Braun
R : Rot
E-Tech W : 664Y6500 • A
K2 K3
28.8 kW
TB1
K4
21.6 kW 14.4 kW
