INSTALLATION

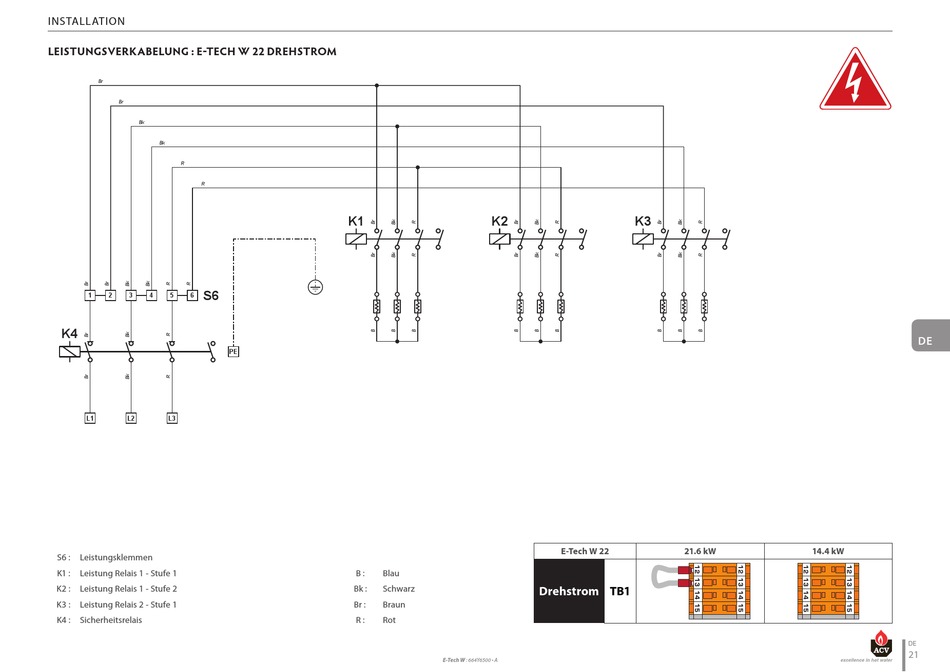

LEISTUNGSVERKABELUNG : E-TECH W 22 DREHSTROM

Br
Br
Bk
Bk
R
R
S6
1 2 3 4 5 6
K4
L1 L2 L3
S6 : Leistungsklemmen
K1 : Leistung Relais 1 - Stufe 1
K2 : Leistung Relais 1 - Stufe 2
K3 : Leistung Relais 2 - Stufe 1
K4 : Sicherheitsrelais
K1
PE
B : Blau
Bk : Schwarz
Br : Braun
R : Rot
K2
E-Tech W 22
Drehstrom TB1
E-Tech W : 664Y6500 • A
K3
21.6 kW 14.4 kW
