ELEKTRISCHER VERBINDUNG
ELEKTRISCHE ANSCHLÜSSE
STROMVERSORGUNGSPRINZIP
Der Kessel wird einphasig mit 230 V - 50 Hz betrieben. Die Absicherung erfolgt
mit Sicherungen des Typs 6 Amper.
Weiterhin ist ein Heizungsnotschalter erforderlich, um den Kessel für
Wartungsarbeiten von der Stromversorgung zu trennen.
KONFORMITÄT
Die Installation ist in Übereinstimmung mit den einschlägigen Normen und
Vorschriften durchzuführen.
SICHERHEIT
Der Edelstahl-Innenbehälter ist direkt mit der Erdung zu verbinden, um
alle Risiken einer Korrosion zu vermeiden.

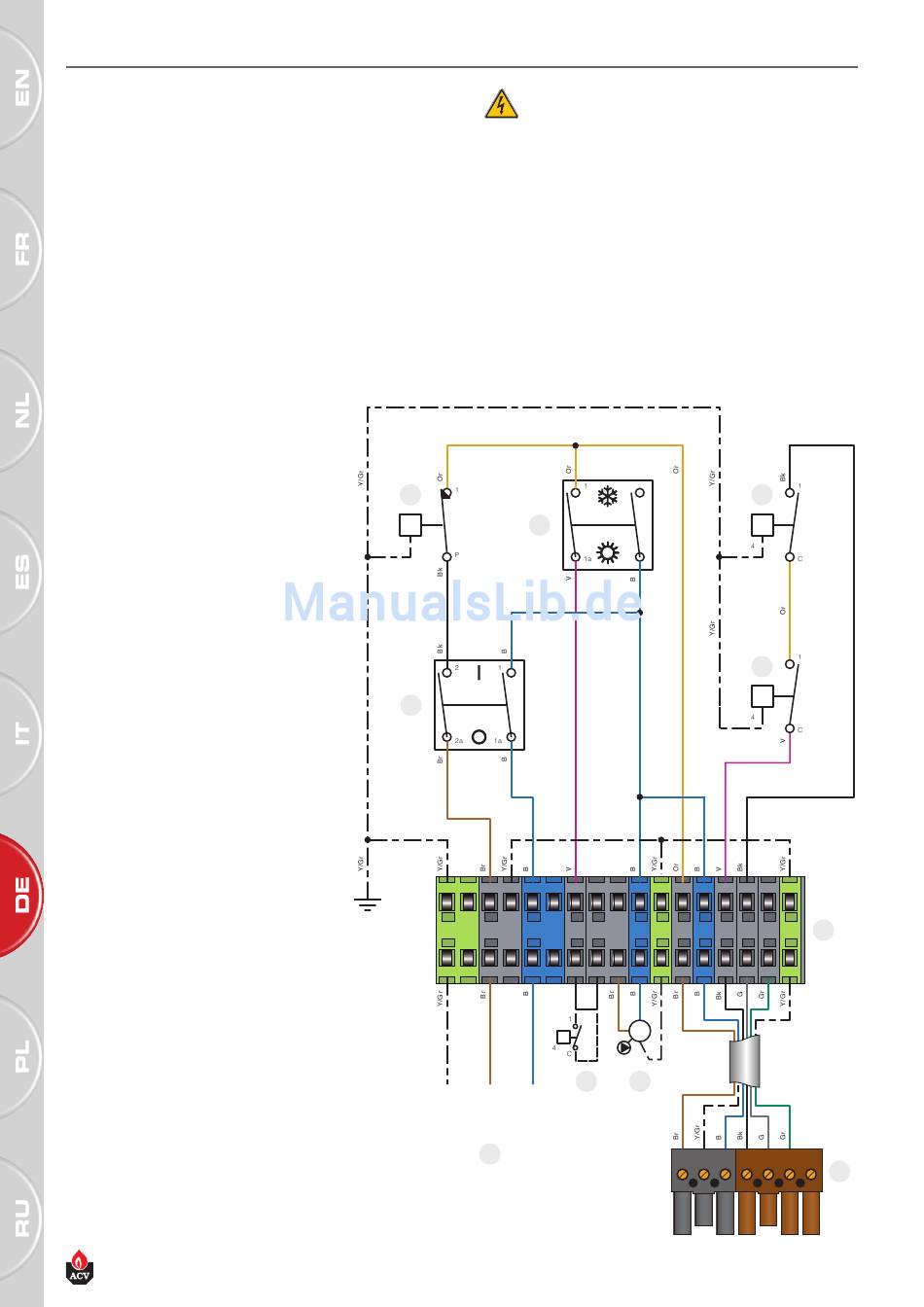

1. Kesselanschluss 230 Volt
2. Ein-/ Ausschalter
3. Sicherheitsthermostat [103°C Max.]
4. Sommer-/ Winterwechselschalter
5. Heizkessel Thermostat [60/90°C]
6. Kesselthermostat [festeingestellt 95°C]
7. Klemmleiste
8. Anschluss des Brennerstecker (7polig)
9. Raumthermostat (optional)
10. Heizkreispumpe
B. Blau
Br. Braun
Bk. Schwarz
G. Grau
Gr. Grün
Or. Orange
V. Violett
Y/Gr. Gelb/Grün
Delta Pro S / Delta Pro Pack : 664Y4900 • E
Vor allen Arbeiten muss die Stromversorgung am Kessel
unterbrochen werden.
3
t
4
2
1 2 3 4 5 6 7
t
PE L N
230 V ~ 50 Hz
6A
1
DE • 10
8 9 10 11 12 13 14 15 16
M
9 10
L1 N T1
5
t
6
t
7
17
T2 S3 B4
8
