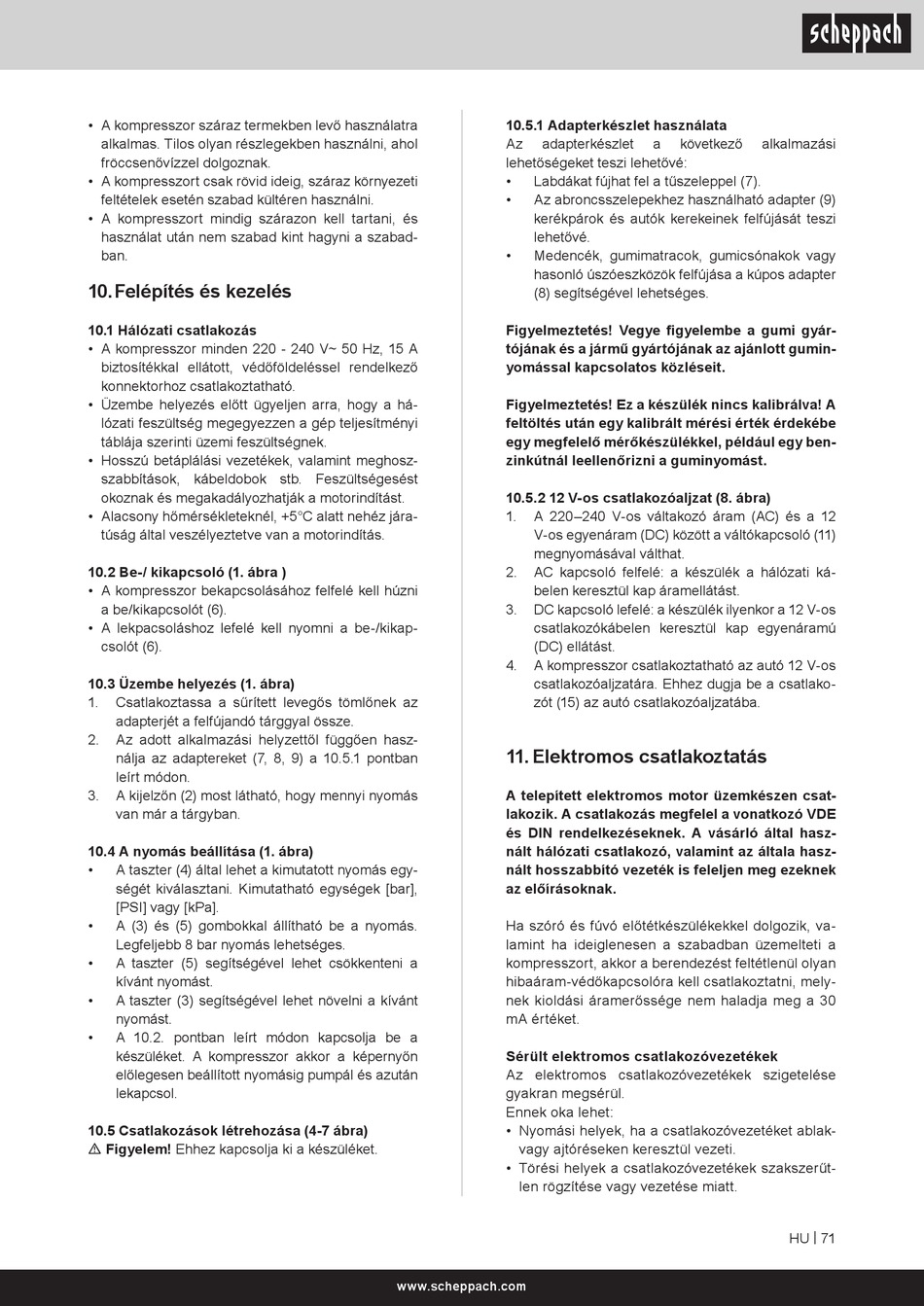

• A kompresszor száraz termekben levő használatra
alkalmas. Tilos olyan részlegekben használni, ahol
fröccsenővízzel dolgoznak.
• A kompresszort csak rövid ideig, száraz környezeti
feltételek esetén szabad kültéren használni.
• A kompresszort mindig szárazon kell tartani, és
használat után nem szabad kint hagyni a szabad-
ban.
10. Felépítés és kezelés
10.1 Hálózati csatlakozás
• A kompresszor minden 220 - 240 V~ 50 Hz, 15 A
biztosítékkal ellátott, védőföldeléssel rendelkező
konnektorhoz csatlakoztatható.
• Üzembe helyezés előtt ügyeljen arra, hogy a há-
lózati feszültség megegyezzen a gép teljesítményi
táblája szerinti üzemi feszültségnek.
• Hosszú betáplálási vezetékek, valamint meghosz-
szabbítások, kábeldobok stb. Feszültségesést
okoznak és megakadályozhatják a motorindítást.
• Alacsony hőmérsékleteknél, +5°C alatt nehéz jára-
túság által veszélyeztetve van a motorindítás.
10.2 Be-/ kikapcsoló (1. ábra )
• A kompresszor bekapcsolásához felfelé kell húzni
a be/kikapcsolót (6).
• A lekpacsoláshoz lefelé kell nyomni a be-/kikap-
csolót (6).
10.3 Üzembe helyezés (1. ábra)
1. Csatlakoztassa a sűrített levegős tömlőnek az
adapterjét a felfújandó tárggyal össze.
2. Az adott alkalmazási helyzettől függően hasz-
nálja az adaptereket (7, 8, 9) a 10.5.1 pontban
leírt módon.
3. A kijelzőn (2) most látható, hogy mennyi nyomás
van már a tárgyban.
10.4 A nyomás beállítása (1. ábra)
• A taszter (4) által lehet a kimutatott nyomás egy-
ségét kiválasztani. Kimutatható egységek [bar],
[PSI] vagy [kPa].
• A (3) és (5) gombokkal állítható be a nyomás.
Legfeljebb 8 bar nyomás lehetséges.
• A taszter (5) segítségével lehet csökkenteni a
kívánt nyomást.
• A taszter (3) segítségével lehet növelni a kívánt
nyomást.
• A 10.2. pontban leírt módon kapcsolja be a
készüléket. A kompresszor akkor a képernyőn
előlegesen beállított nyomásig pumpál és azután
lekapcsol.
10.5 Csatlakozások létrehozása (4-7 ábra)
m Figyelem! Ehhez kapcsolja ki a készüléket.
10.5.1 Adapterkészlet használata
Az adapterkészlet
lehetőségeket teszi lehetővé:
• Labdákat fújhat fel a tűszeleppel (7).
• Az abroncsszelepekhez használható adapter (9)
kerékpárok és autók kerekeinek felfújását teszi
lehetővé.
• Medencék, gumimatracok, gumicsónakok vagy
hasonló úszóeszközök felfújása a kúpos adapter
(8) segítségével lehetséges.
Figyelmeztetés! Vegye figyelembe a gumi gyár-
tójának és a jármű gyártójának az ajánlott gumin-
yomással kapcsolatos közléseit.
Figyelmeztetés! Ez a készülék nincs kalibrálva! A
feltöltés után egy kalibrált mérési érték érdekébe
egy megfelelő mérőkészülékkel, például egy ben-
zinkútnál leellenőrizni a guminyomást.
10.5.2 12 V-os csatlakozóaljzat (8. ábra)
1. A 220–240 V-os váltakozó áram (AC) és a 12
V-os egyenáram (DC) között a váltókapcsoló (11)
megnyomásával válthat.
2. AC kapcsoló felfelé: a készülék a hálózati ká-
belen keresztül kap áramellátást.
3. DC kapcsoló lefelé: a készülék ilyenkor a 12 V-os
csatlakozókábelen keresztül kap egyenáramú
(DC) ellátást.
4. A kompresszor csatlakoztatható az autó 12 V-os
csatlakozóaljzatára. Ehhez dugja be a csatlako-
zót (15) az autó csatlakozóaljzatába.
11. Elektromos csatlakoztatás
A telepített elektromos motor üzemkészen csat-
lakozik. A csatlakozás megfelel a vonatkozó VDE
és DIN rendelkezéseknek. A vásárló által hasz-
nált hálózati csatlakozó, valamint az általa hasz-
nált hosszabbító vezeték is feleljen meg ezeknek
az előírásoknak.
Ha szóró és fúvó előtétkészülékekkel dolgozik, va-
lamint ha ideiglenesen a szabadban üzemelteti a
kompresszort, akkor a berendezést feltétlenül olyan
hibaáram-védőkapcsolóra kell csatlakoztatni, mely-
nek kioldási áramerőssége nem haladja meg a 30
mA értéket.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelése
gyakran megsérül.
Ennek oka lehet:
• Nyomási helyek, ha a csatlakozóvezetéket ablak-
vagy ajtóréseken keresztül vezeti.
• Törési helyek a csatlakozóvezetékek szakszerűt-
len rögzítése vagy vezetése miatt.
