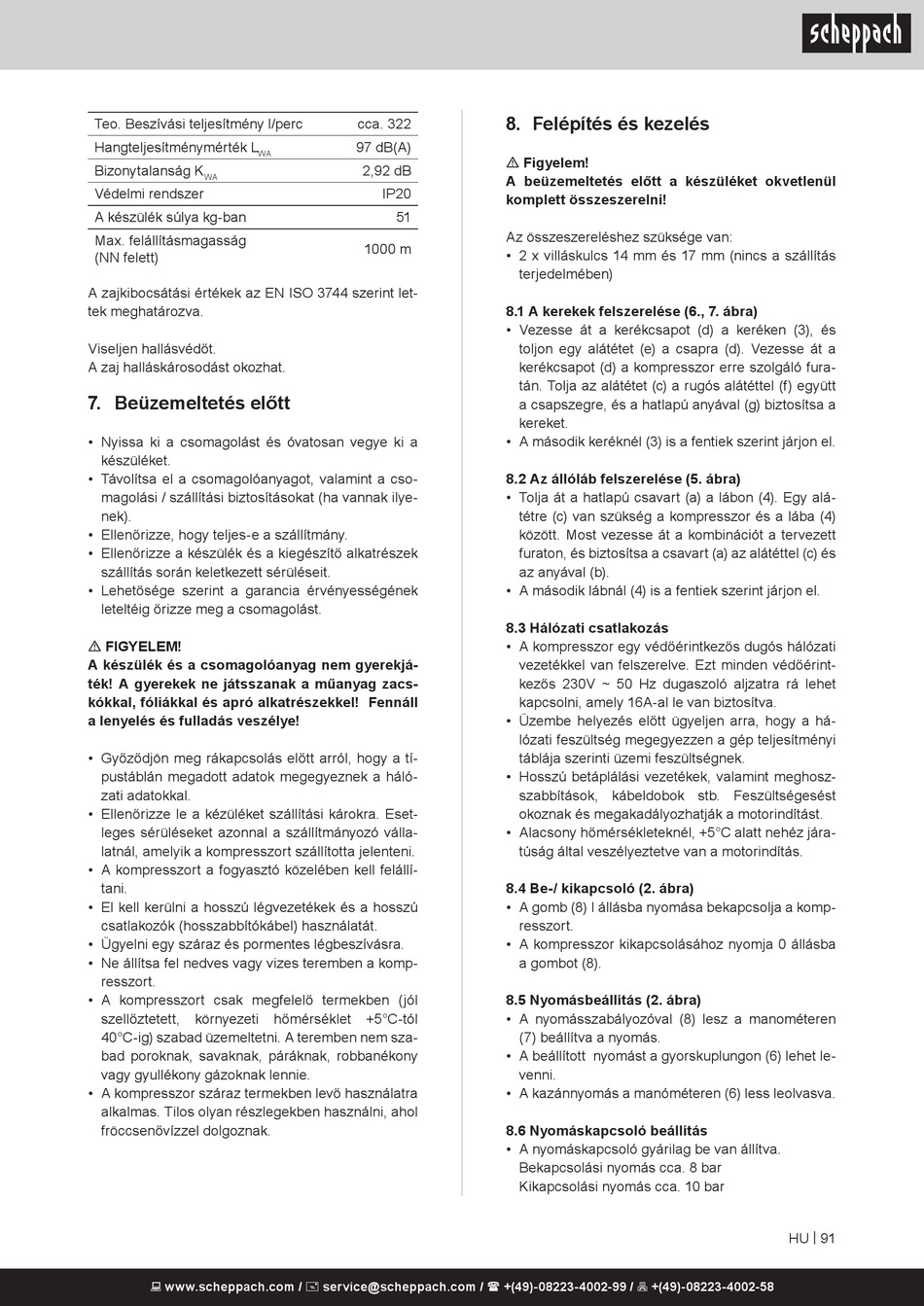

Teo. Beszívási teljesítmény l/perc
Hangteljesítménymérték L
WA
Bizonytalanság K
WA
Védelmi rendszer
A készülék súlya kg-ban
Max. felállításmagasság
(NN felett)
A zajkibocsátási értékek az EN ISO 3744 szerint let-
tek meghatározva.
Viseljen hallásvédőt.
A zaj halláskárosodást okozhat.
7. Beüzemeltetés előtt
• Nyissa ki a csomagolást és óvatosan vegye ki a
készüléket.
• Távolítsa el a csomagolóanyagot, valamint a cso-
magolási / szállítási biztosításokat (ha vannak ilye-
nek).
• Ellenőrizze, hogy teljes-e a szállítmány.
• Ellenőrizze a készülék és a kiegészítő alkatrészek
szállítás során keletkezett sérüléseit.
• Lehetősége szerint a garancia érvényességének
leteltéig őrizze meg a csomagolást.
m FIGYELEM!
A készülék és a csomagolóanyag nem gyerekjá-
ték! A gyerekek ne játsszanak a műanyag zacs-
kókkal, fóliákkal és apró alkatrészekkel! Fennáll
a lenyelés és fulladás veszélye!
• Győződjön meg rákapcsolás előtt arról, hogy a tí-
pustáblán megadott adatok megegyeznek a háló-
zati adatokkal.
• Ellenőrizze le a kézüléket szállítási károkra. Eset-
leges sérüléseket azonnal a szállítmányozó válla-
latnál, amelyik a kompresszort szállította jelenteni.
• A kompresszort a fogyasztó közelében kell felállí-
tani.
• El kell kerülni a hosszú légvezetékek és a hosszú
csatlakozók (hosszabbítókábel) használatát.
• Ügyelni egy száraz és pormentes légbeszívásra.
• Ne állítsa fel nedves vagy vizes teremben a komp-
resszort.
• A kompresszort csak megfelelő termekben (jól
szellőztetett,
környezeti
40°C-ig) szabad üzemeltetni. A teremben nem sza-
bad poroknak, savaknak, páráknak, robbanékony
vagy gyullékony gázoknak lennie.
• A kompresszor száraz termekben levő használatra
alkalmas. Tilos olyan részlegekben használni, ahol
fröccsenővízzel dolgoznak.
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
cca. 322
97 dB(A)
2,92 dB
IP20
51
1000 m
hőmérséklet
+5°C-tól
8. Felépítés és kezelés
m Figyelem!
A beüzemeltetés előtt a készüléket okvetlenül
komplett összeszerelni!
Az összeszereléshez szüksége van:
• 2 x villáskulcs 14 mm és 17 mm (nincs a szállítás
terjedelmében)
8.1 A kerekek felszerelése (6., 7. ábra)
• Vezesse át a kerékcsapot (d) a keréken (3), és
toljon egy alátétet (e) a csapra (d). Vezesse át a
kerékcsapot (d) a kompresszor erre szolgáló fura-
tán. Tolja az alátétet (c) a rugós alátéttel (f) együtt
a csapszegre, és a hatlapú anyával (g) biztosítsa a
kereket.
• A második keréknél (3) is a fentiek szerint járjon el.
8.2 Az állóláb felszerelése (5. ábra)
• Tolja át a hatlapú csavart (a) a lábon (4). Egy alá-
tétre (c) van szükség a kompresszor és a lába (4)
között. Most vezesse át a kombinációt a tervezett
furaton, és biztosítsa a csavart (a) az alátéttel (c) és
az anyával (b).
• A második lábnál (4) is a fentiek szerint járjon el.
8.3 Hálózati csatlakozás
• A kompresszor egy védőérintkezős dugós hálózati
vezetékkel van felszerelve. Ezt minden védőérint-
kezős 230V ~ 50 Hz dugaszoló aljzatra rá lehet
kapcsolni, amely 16A-al le van biztosítva.
• Üzembe helyezés előtt ügyeljen arra, hogy a há-
lózati feszültség megegyezzen a gép teljesítményi
táblája szerinti üzemi feszültségnek.
• Hosszú betáplálási vezetékek, valamint meghosz-
szabbítások, kábeldobok stb. Feszültségesést
okoznak és megakadályozhatják a motorindítást.
• Alacsony hőmérsékleteknél, +5°C alatt nehéz jára-
túság által veszélyeztetve van a motorindítás.
8.4 Be-/ kikapcsoló (2. ábra)
• A gomb (8) I állásba nyomása bekapcsolja a komp-
resszort.
• A kompresszor kikapcsolásához nyomja 0 állásba
a gombot (8).
8.5 Nyomásbeállítás (2. ábra)
• A nyomásszabályozóval (8) lesz a manométeren
(7) beállítva a nyomás.
• A beállított nyomást a gyorskuplungon (6) lehet le-
venni.
• A kazánnyomás a manóméteren (6) less leolvasva.
8.6 Nyomáskapcsoló beállítás
• A nyomáskapcsoló gyárilag be van állítva.
Bekapcsolási nyomás cca. 8 bar
Kikapcsolási nyomás cca. 10 bar
HU | 91
