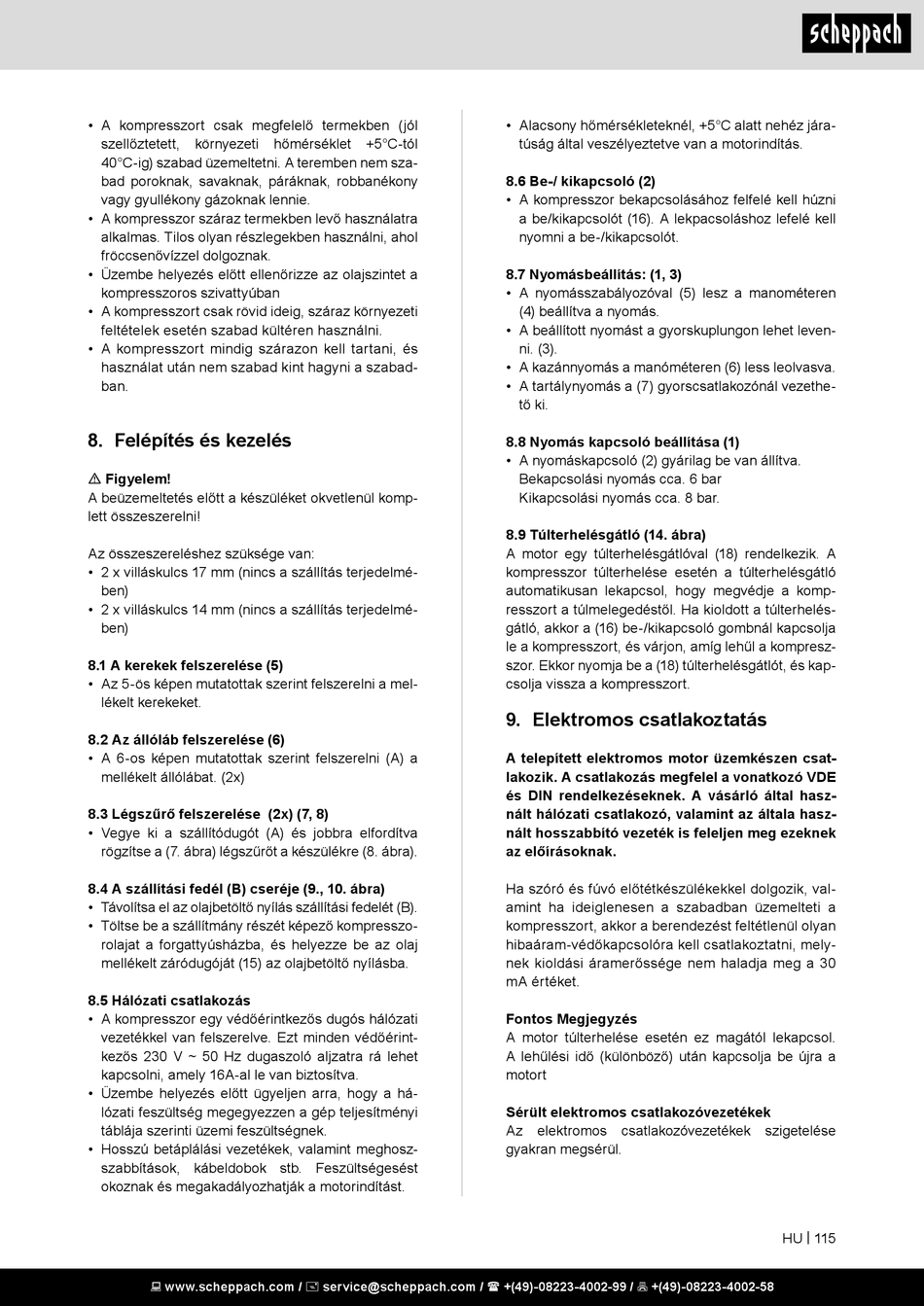

• A kompresszort csak megfelelő termekben (jól
szellőztetett,
környezeti
40°C-ig) szabad üzemeltetni. A teremben nem sza-
bad poroknak, savaknak, páráknak, robbanékony
vagy gyullékony gázoknak lennie.
• A kompresszor száraz termekben levő használatra
alkalmas. Tilos olyan részlegekben használni, ahol
fröccsenővízzel dolgoznak.
• Üzembe helyezés előtt ellenőrizze az olajszintet a
kompresszoros szivattyúban
• A kompresszort csak rövid ideig, száraz környezeti
feltételek esetén szabad kültéren használni.
• A kompresszort mindig szárazon kell tartani, és
használat után nem szabad kint hagyni a szabad-
ban.
8. Felépítés és kezelés
m Figyelem!
A beüzemeltetés előtt a készüléket okvetlenül komp-
lett összeszerelni!
Az összeszereléshez szüksége van:
• 2 x villáskulcs 17 mm (nincs a szállítás terjedelmé-
ben)
• 2 x villáskulcs 14 mm (nincs a szállítás terjedelmé-
ben)
8.1 A kerekek felszerelése (5)
• Az 5-ös képen mutatottak szerint felszerelni a mel-
lékelt kerekeket.
8.2 Az állóláb felszerelése (6)
• A 6-os képen mutatottak szerint felszerelni (A) a
mellékelt állólábat. (2x)
8.3 Légszűrő felszerelése (2x) (7, 8)
• Vegye ki a szállítódugót (A) és jobbra elfordítva
rögzítse a (7. ábra) légszűrőt a készülékre (8. ábra).
8.4 A szállítási fedél (B) cseréje (9., 10. ábra)
• Távolítsa el az olajbetöltő nyílás szállítási fedelét (B).
• Töltse be a szállítmány részét képező kompresszo-
rolajat a forgattyúsházba, és helyezze be az olaj
mellékelt záródugóját (15) az olajbetöltő nyílásba.
8.5 Hálózati csatlakozás
• A kompresszor egy védőérintkezős dugós hálózati
vezetékkel van felszerelve. Ezt minden védőérint-
kezős 230 V ~ 50 Hz dugaszoló aljzatra rá lehet
kapcsolni, amely 16A-al le van biztosítva.
• Üzembe helyezés előtt ügyeljen arra, hogy a há-
lózati feszültség megegyezzen a gép teljesítményi
táblája szerinti üzemi feszültségnek.
• Hosszú betáplálási vezetékek, valamint meghosz-
szabbítások, kábeldobok stb. Feszültségesést
okoznak és megakadályozhatják a motorindítást.
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
hőmérséklet
+5°C-tól
• Alacsony hőmérsékleteknél, +5°C alatt nehéz jára-
túság által veszélyeztetve van a motorindítás.
8.6 Be-/ kikapcsoló (2)
• A kompresszor bekapcsolásához felfelé kell húzni
a be/kikapcsolót (16). A lekpacsoláshoz lefelé kell
nyomni a be-/kikapcsolót.
8.7 Nyomásbeállítás: (1, 3)
• A nyomásszabályozóval (5) lesz a manométeren
(4) beállítva a nyomás.
• A beállított nyomást a gyorskuplungon lehet leven-
ni. (3).
• A kazánnyomás a manóméteren (6) less leolvasva.
• A tartálynyomás a (7) gyorscsatlakozónál vezethe-
tő ki.
8.8 Nyomás kapcsoló beállítása (1)
• A nyomáskapcsoló (2) gyárilag be van állítva.
Bekapcsolási nyomás cca. 6 bar
Kikapcsolási nyomás cca. 8 bar.
8.9 Túlterhelésgátló (14. ábra)
A motor egy túlterhelésgátlóval (18) rendelkezik. A
kompresszor túlterhelése esetén a túlterhelésgátló
automatikusan lekapcsol, hogy megvédje a komp-
resszort a túlmelegedéstől. Ha kioldott a túlterhelés-
gátló, akkor a (16) be-/kikapcsoló gombnál kapcsolja
le a kompresszort, és várjon, amíg lehűl a kompresz-
szor. Ekkor nyomja be a (18) túlterhelésgátlót, és kap-
csolja vissza a kompresszort.
9. Elektromos csatlakoztatás
A telepített elektromos motor üzemkészen csat-
lakozik. A csatlakozás megfelel a vonatkozó VDE
és DIN rendelkezéseknek. A vásárló által hasz-
nált hálózati csatlakozó, valamint az általa hasz-
nált hosszabbító vezeték is feleljen meg ezeknek
az előírásoknak.
Ha szóró és fúvó előtétkészülékekkel dolgozik, val-
amint ha ideiglenesen a szabadban üzemelteti a
kompresszort, akkor a berendezést feltétlenül olyan
hibaáram-védőkapcsolóra kell csatlakoztatni, mely-
nek kioldási áramerőssége nem haladja meg a 30
mA értéket.
Fontos Megjegyzés
A motor túlterhelése esetén ez magától lekapcsol.
A lehűlési idő (különböző) után kapcsolja be újra a
motort
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelése
gyakran megsérül.
HU | 115
