5.2.2 Sauganschluss

5.2.3 Ablaufanschluss

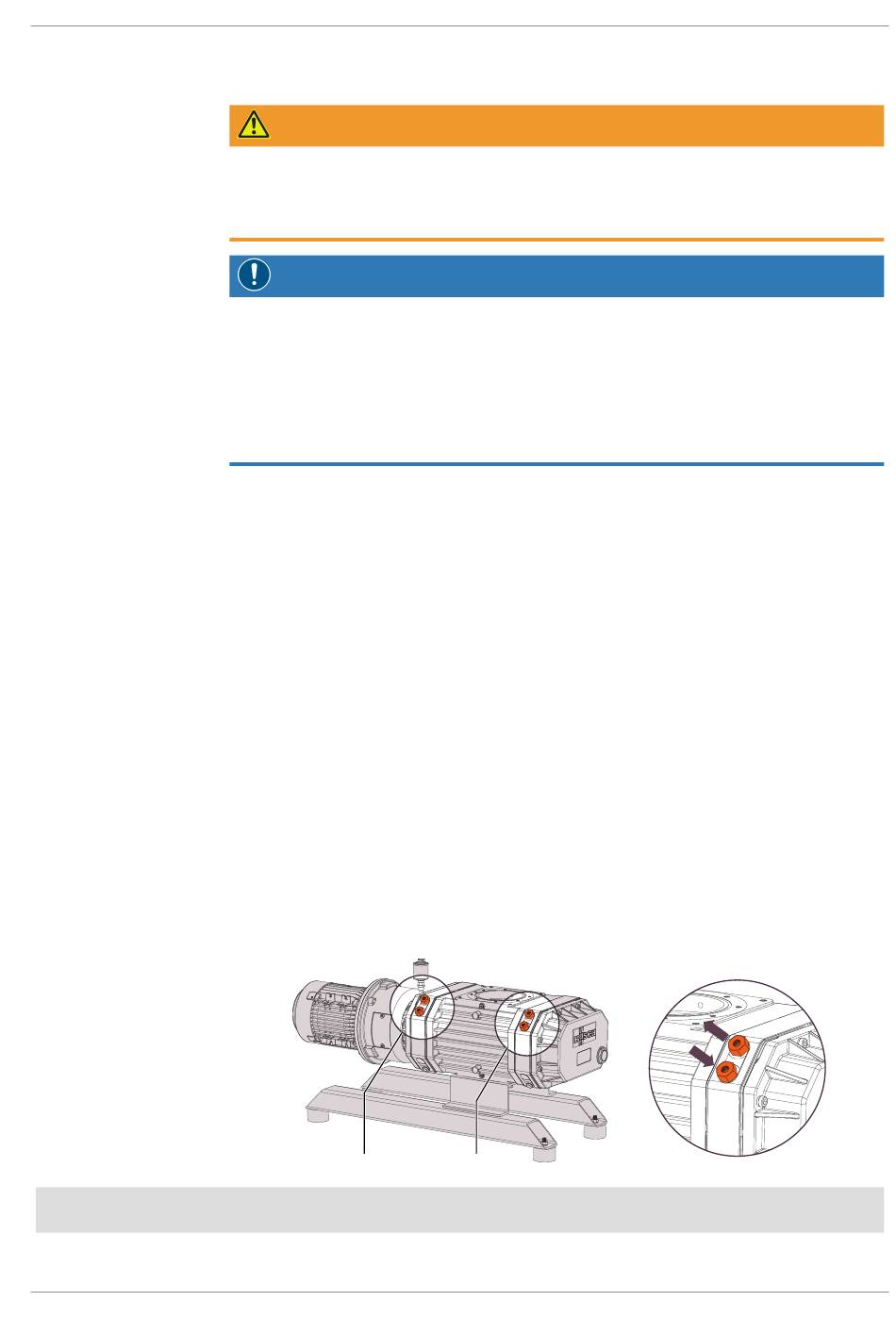

5.2.4 Kühlwasseranschluss
CWC Kühlwasseranschlüsse
2 Anschlüsse auf jeder Seite (Kühlwassereinlass und -auslass)
Instruction Manual PUMA WP 0250-2000 D_DE_de
WARNUNG
Ungeschützter Sauganschluss.
Verletzungsgefahr!
• Führen Sie keinesfalls Hand oder Finger in den Sauganschluss ein.
ACHTUNG
Eindringen von Fremdkörpern oder Flüssigkeiten.
Gefahr der Beschädigung der Maschine!
Gehen Sie folgendermaßen vor, wenn das Einlassgas Staub oder andere Feststoffe ent-
hält:
• Installieren Sie einen geeigneten Filter (höchstens 5 Mikrometer) vor dem Einlass der
Maschine.
Anschlussgröße(n):
– DN63, DIN 28404 bei WP 0250-0500 D
– DN100, DIN 28404 bei WP 0700 D
– DN160, DIN 28404 bei WP 1000-2000 D
Bei spezifischen Bestellungen können die Anschlussmaße abweichen.
Anschlussgröße(n):
– DN63, DIN 28404 bei WP 0250-0500 D
– DN100, DIN 28404 bei WP 0700 D
– DN160, DIN 28404 bei WP 1000-2000 D
Bei spezifischen Bestellungen können die Anschlussmaße abweichen.
• Stellen Sie sicher, dass das abgeführte Gas ungehindert abfließen kann. Schließen Sie
keinesfalls den Ablauf, drosseln Sie ihn nicht und verwenden Sie ihn nicht als Druck-
luftquelle.
Nur erforderlich für die Puma-Ausführungen WP 1000 D4 und WP 2000 D2
2x CWC
• Verbinden Sie die Kühlwasseranschlüsse (CWI/CWO) mit der Wasserzufuhr.
2x CWC
Installation | 5
Empfehlung für den Anschluss
