3 Anlage anschließen
3.1 Sanitäranschluss
Maße in Abb. D-1 (a); Auszug aus Tabelle D-1
Enthärtungsanlage GENO-mat
A
Gesamthöhe
A2 Gesamthöhe ohne Steuerelektronik
B
Austauscherbehälter ∅
C Salztank ∅ *
D Salztank Gesamthöhe *
E
Höhe Sicherheitsüberlauf Salztank
F
Anschlusshöhe Steuerkopf
* bei Anlagen mit Standard-Salztank
Alle Maße und Gewichte sind ca. Angaben!

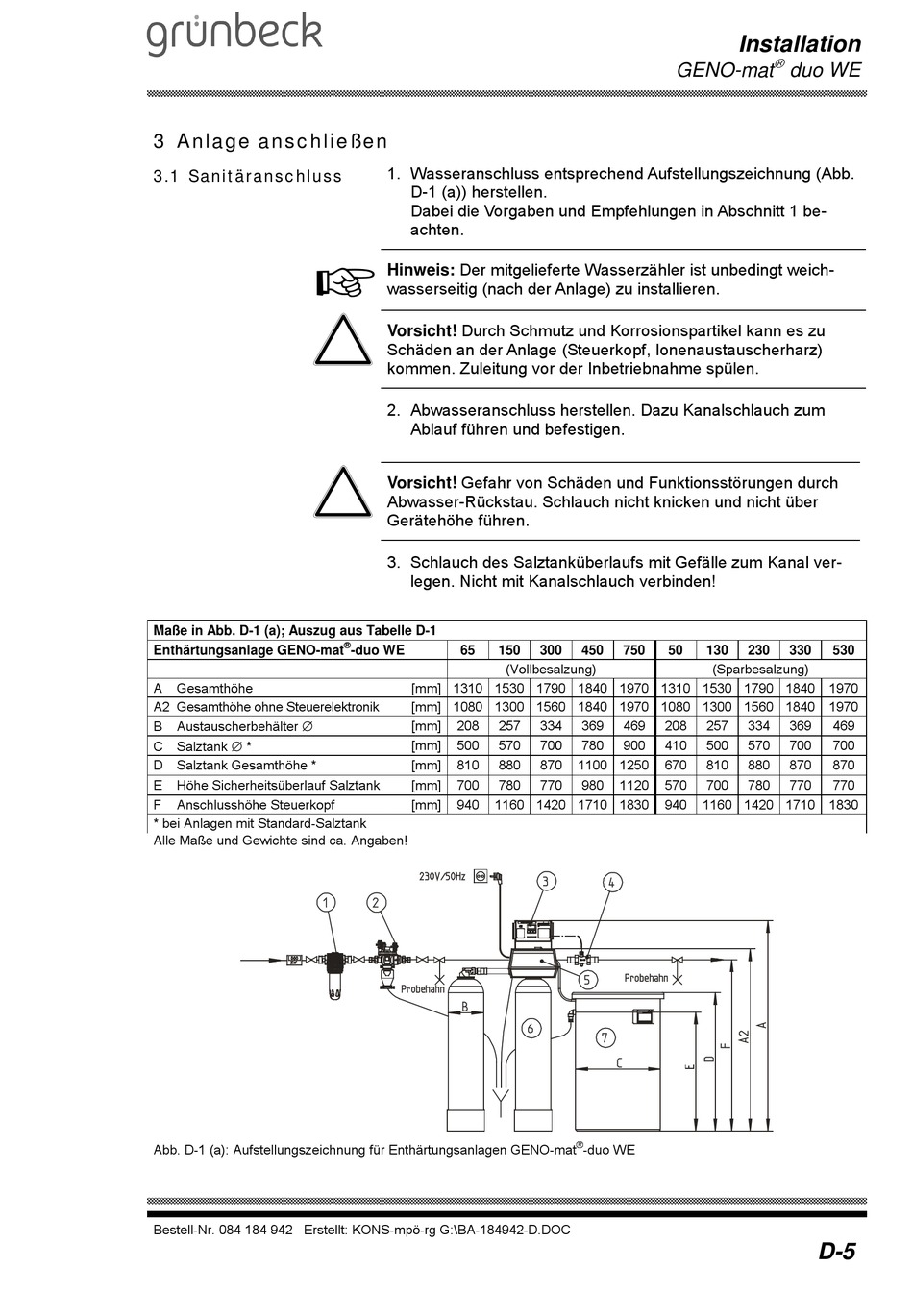

Abb. D-1 (a): Aufstellungszeichnung für Enthärtungsanlagen GENO-mat
Bestell-Nr. 084 184 942 Erstellt: KONS-mpö-rg G:\BA-184942-D.DOC
1. Wasseranschluss entsprechend Aufstellungszeichnung (Abb.
D-1 (a)) herstellen.
Dabei die Vorgaben und Empfehlungen in Abschnitt 1 be-
achten.
Hinweis: Der mitgelieferte Wasserzähler ist unbedingt weich-
wasserseitig (nach der Anlage) zu installieren.
Vorsicht! Durch Schmutz und Korrosionspartikel kann es zu
Schäden an der Anlage (Steuerkopf, Ionenaustauscherharz)
kommen. Zuleitung vor der Inbetriebnahme spülen.
2. Abwasseranschluss herstellen. Dazu Kanalschlauch zum
Ablauf führen und befestigen.
Vorsicht! Gefahr von Schäden und Funktionsstörungen durch
Abwasser-Rückstau. Schlauch nicht knicken und nicht über
Gerätehöhe führen.
3. Schlauch des Salztanküberlaufs mit Gefälle zum Kanal ver-
legen. Nicht mit Kanalschlauch verbinden!
®
-duo WE
65
150
(Vollbesalzung)
[mm] 1310 1530 1790 1840 1970 1310 1530 1790 1840
[mm] 1080 1300 1560 1840 1970 1080 1300 1560 1840
[mm]
208
257
[mm]
500
570
[mm]
810
880
[mm]
700
780
[mm]
940
1160 1420 1710 1830
GENO-mat
300
450
750
50
130
(Sparbesalzung)
334
369
469
208
257
700
780
900
410
500
870
1100 1250
670
810
770
980
1120
570
700
940
1160 1420 1710
®
-duo WE
Installation
£
duo WE
230
330
530
1970
1970
334
369
469
570
700
700
880
870
870
780
770
770
1830
D-5
