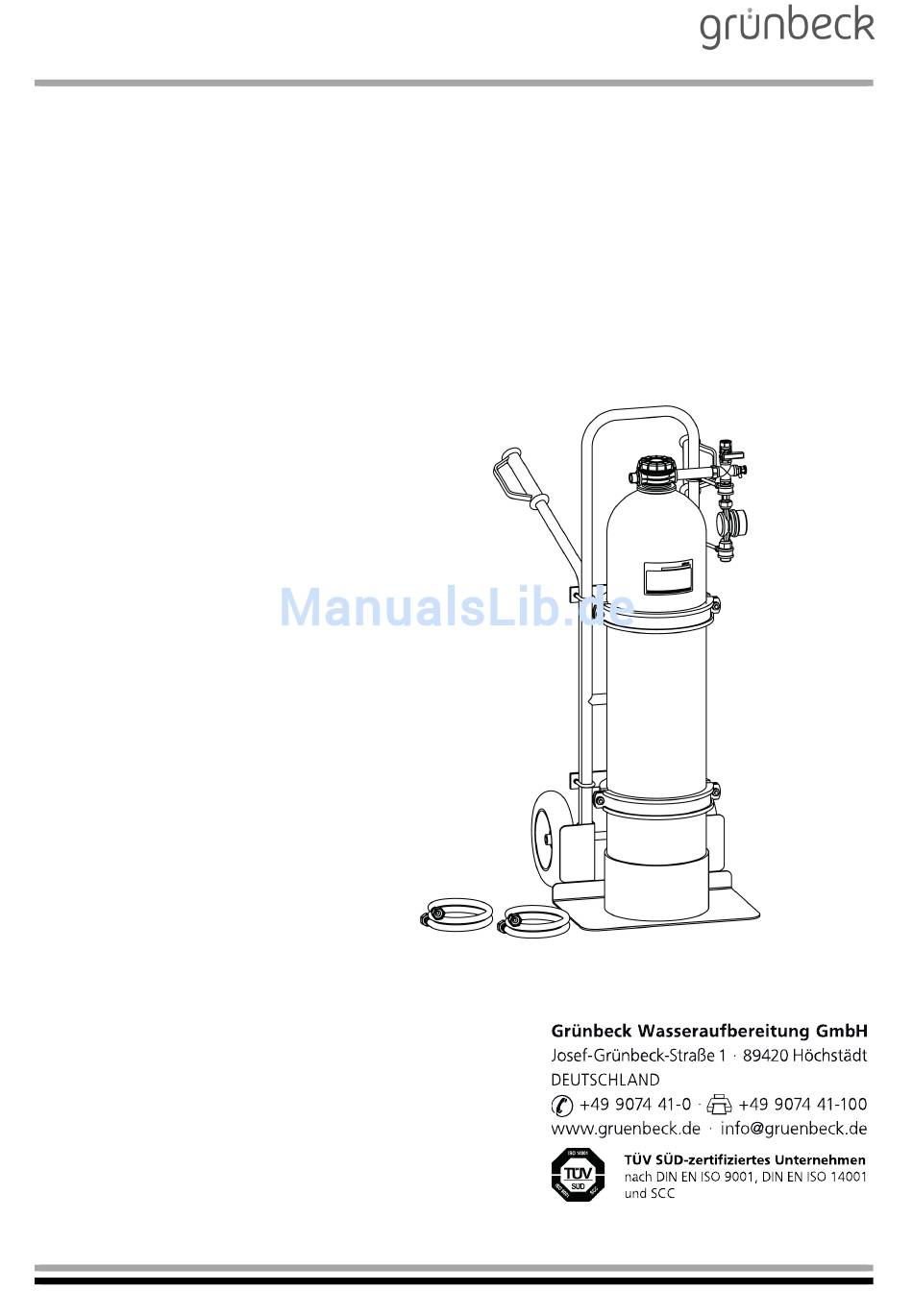

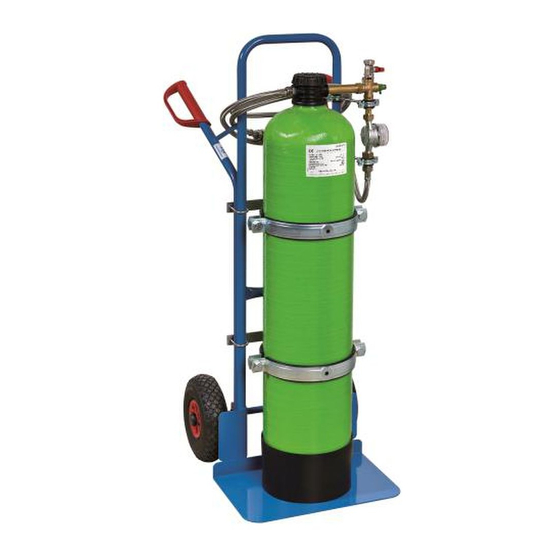

- Seite 1 Betriebsanleitung Mobile Enthärtungsanlage MEH Stand März 2017 Bestell-Nr. 055 707 955...
-
Seite 2: Inhaltsverzeichnis
2 Vorbereitende Arbeiten Inbetriebnahme ............... 16 Bedienung ..............17 1 Anlagenbedienung 2 Kapazitätsberechnung G Störungen ............... 19 H Wartung und Pflege ............20 1 Grundlegende Hinweise 2 Inspektion (Funktionsprüfung) 3 Wartung 4 Betriebshandbuch Bestell-Nr. 055 707 955 Erstellt: KONS-fwir-mrie G:\BA-707955_055_MOBILE ENTHÄRTUNG MEH.DOCX... - Seite 3 Verstoß gegen das Urheberrecht dar und wird gerichtlich ver- folgt. Für den Inhalt verantwortlicher Herausgeber: Grünbeck Wasseraufbereitung GmbH Josef-Grünbeck-Straße1 89420 Höchstädt/Do. Telefon 09074 41-0 Fax 09074 41-100 www.gruenbeck.de service@gruenbeck.de Druck: Grünbeck Wasseraufbereitung GmbH Josef-Grünbeck-Straße1, 89420 Höchstädt/Do. Bestell-Nr. 055 707 955 Erstellt: KONS-fwir-mrie G:\BA-707955_055_MOBILE ENTHÄRTUNG MEH.DOCX...
-
Seite 4: Allgemeine Hinweise
Thema zu finden, suchen Sie zunächst auf Seite 2 das zutreffende Kapitel. Die Kopfzeilen und die Seitennummerierung mit Angabe des Kapitels helfen Ihnen, sich in der Betriebsanleitung zu orientieren. Bestell-Nr. 055 707 955 Erstellt: KONS-fwir-mrie G:\BA-707955_055_MOBILE ENTHÄRTUNG MEH.DOCX... -
Seite 5: Allgemeine Sicherheitshinweise
örtlich gültigen Vorschriften zum Trinkwasser- schutz, zur Unfallverhütung und zur Arbeitssicherheit sind dabei zu beachten. Zur bestimmungsgemäßen Verwendung gehört auch, dass die Anlage nur in ordnungsgemäßem Zustand betrieben wird. Eventuelle Störungen sind umgehend zu beseitigen. Bestell-Nr. 055 707 955 Erstellt: KONS-fwir-mrie G:\BA-707955_055_MOBILE ENTHÄRTUNG MEH.DOCX... -
Seite 6: Schutz Vor Wasserschäden
Sofern Betriebsstoffe besonderen Bestimmungen unterliegen, beachten Sie die entsprechenden Hinweise auf den Verpackungen. Im Zweifelsfall erhalten Sie Informationen bei der an Ihrem Ort für die Müllbeseitigung zuständigen Institution oder über die Herstellerfirma. Bestell-Nr. 055 707 955 Erstellt: KONS-fwir-mrie G:\BA-707955_055_MOBILE ENTHÄRTUNG MEH.DOCX... -
Seite 7: Grundlegende Informationen
Die Mobile Enthärtungsanlage MEH arbeitet nach dem Ionenaus- tauschverfahren und das erzeugte Weichwasser wird mittels eines Wasserzählers erfasst. Durch enthärtetes Heizungsfüllwasser werden Korrosionen in Warmwassersystemen sowie Funktionsstörungen und Schäden durch Kalkablagerungen verhindert und die Korrosionsge- fahr reduziert. Bestell-Nr. 055 707 955 Erstellt: KONS-fwir-mrie G:\BA-707955_055_MOBILE ENTHÄRTUNG MEH.DOCX... -
Seite 8: Produktbeschreibung
Mobilen Enthärtungsanlage MEH angeben. Ergänzen Sie deshalb die nachstehende Übersicht, um die notwendigen Daten stets griffbereit zu haben. Mobile Enthärtungsanlage MEH Serien-Nummer: Bestellnummer: 707 250 Abb. C-1: Typenschild Mobile Enthärtungsanlage MEH Bestell-Nr. 055 707 955 Erstellt: KONS-fwir-mrie G:\BA-707955_055_MOBILE ENTHÄRTUNG MEH.DOCX... -
Seite 9: Einzelkomponenten
Mobile Enthärtungsanlage MEH 2 | Einzelkomponenten Abb. C-2: Komponenten der Mobilen Enthärtungsanlage MEH Konditionierungsventil Befestigungsschelle Typenschild Entlüftungsventil Austauscherflasche Rohwassereingang ® Wasserzähler Schlauchsatz GENO-therm (2 Stück) Kunststoffdeckel Weichwasserausgang Stahlrohrkarre mit Luftreifen Bestell-Nr. 055 707 955 Erstellt: KONS-fwir-mrie G:\BA-707955_055_MOBILE ENTHÄRTUNG MEH.DOCX... -
Seite 10: Technische Daten
Luftreifen montiert und für die Herstellung von enthärtetem Hei- zungsfüllwasser konzipiert. Alle Anlagedaten sind in der Tabelle C-1 zusammengefasst. Die Anga- ben beziehen sich auf die Mobile Enthärtungsanlage MEH in Stan- dardausführung. Abweichungen bei Sonderausführungen werden ggf. gesondert mitgeteilt. -
Seite 11: Bestimmungsgemäße Verwendung
Betriebsanleitung. 5.2 Zubehör Hinweis: Es ist möglich, die Mobile Enthärtungsanlage MEH mit Zu- behör nachzurüsten. Der für Ihr Gebiet zuständige Außendienstmitar- beiter und die Grünbeck-Zentrale stehen Ihnen gern für nähere Infor- mationen zur Verfügung. ® 707 120... - Seite 12 60 °C). GENO-therm ® Analysenkoffer Sortimo-Metallkoffer inkl. Kombi-Messgerät zur pH-Wert- und Leitfähigkeits-Messung, Kalibrier- lösungen, Wasserprüfeinrichtung Gesamthärte und Molybdän-Messbesteck. ® 707 190 GENO-therm Analysenkoffer GENO-therm ® Analysenkoffer ohne 707 192 Molybdän-Messbesteck Bestell-Nr. 055 707 955 Erstellt: KONS-fwir-mrie G:\BA-707955_055_MOBILE ENTHÄRTUNG MEH.DOCX...
- Seite 13 Wasserprüfeinrichtung für Gesamthärte 1 Stück 170 187 °dH und °f. 10 Stück 170 100 5.4 Ersatzteile Ersatzteile und Verbrauchsmaterialien erhalten Sie bei der für Ihr Ge- biet zuständigen Vertretung (siehe www.gruenbeck.de). Bestell-Nr. 055 707 955 Erstellt: KONS-fwir-mrie G:\BA-707955_055_MOBILE ENTHÄRTUNG MEH.DOCX...
-
Seite 14: D Installation
(z. B. BOXER ® Verschneidegehäuse Abb. D-1: Einbaubeispiel Mobile Enthärtungsanlage MEH Hinweis: Für die Installation von Zubehör (vgl. Kap. C, 5.2) sind zu- sätzlich die dort beigefügten Betriebsanleitungen zu beachten. Bestell-Nr. 055 707 955 Erstellt: KONS-fwir-mrie G:\BA-707955_055_MOBILE ENTHÄRTUNG MEH.DOCX... -
Seite 15: Vorbereitende Arbeiten
Mobile Enthärtungsanlage MEH Bei der Installation der Mobilen Enthärtungsanlage MEH sind be- 1.1 Sanitärinstallation stimmte Regeln in jedem Fall einzuhalten. Zusätzliche Empfehlungen erleichtern die Arbeit mit der Enthärtungsanlage. Die hier beschriebe- nen Installationshinweise sind in Abb. D-1 illustriert. Verbindliche Regeln Die Installation einer Enthärtungsanlage ist ein wesentlicher Eingriff in... -
Seite 16: Inbetriebnahme
Stahlrohrkarre ausgeliefert. 2. Gelbe Schutzkappen von Ein- und Ausgang der Mobilen Enthär- tung entfernen. 3. Rohwasserseitigen Anschluss zwischen 3/4" AG der MEH und der Befüllarmatur mit flexiblen Schlauch herstellen. 4. Weichwasserseitigen Schlauch an 3/4" AG der MEH anschließen, aber noch nicht an Befüllarmatur montieren. -
Seite 17: Bedienung
5. Schläuche von der Befüllungsarmatur demontieren. 6. Rollenzählerstand nach Befüllung in Betriebshandbuch eintragen. 7. Restkapazität berechnen und falls das Ionenaustauscherharz er- schöpft ist, die Mobile Enthärtungsanlage an Regenerierstation MEH (siehe Kapitel C, 5.2) anschließen. Bestell-Nr. 055 707 955 Erstellt: KONS-fwir-mrie G:\BA-707955_055_MOBILE ENTHÄRTUNG MEH.DOCX... -
Seite 18: Kapazitätsberechnung
Restkapazität nur rechnerisch ermittelt werden kann. Tabelle F-1: Umrechnungsfaktoren zur Wasserhärte Wasserhärte °dH °f mmol/l = mol/m³ Deutsche Grad 1 °dH ≙ 1,78 0,178 Französische Grad 1 °f ≙ 0,56 ≙ Erdalkali-Ionen 1 mmol/l = mol/m³ Bestell-Nr. 055 707 955 Erstellt: KONS-fwir-mrie G:\BA-707955_055_MOBILE ENTHÄRTUNG MEH.DOCX... -
Seite 19: G Störungen
Werks-/Vertragskundendienst der Firma Grün- beck verständigen. Geringer Durchfluss Fremdpartikel im Ionenaustau- Werks-/Vertragskundendienst der Firma Grün- scherharz. beck verständigen. Druckverlust zu hoch Harz durch ungelöste Bestandtei- Werks-/Vertragskundendienst der Firma Grün- le verschmutzt. beck verständigen. Bestell-Nr. 055 707 955 Erstellt: KONS-fwir-mrie G:\BA-707955_055_MOBILE ENTHÄRTUNG MEH.DOCX... -
Seite 20: Wartung Und Pflege
Wartung und Pflege 1 | Grundlegende Hinweise Um langfristig die einwandfreie Funktion der Mobilen Enthärtungsan- lage MEH zu sichern sind einige regelmäßige Arbeiten notwendig. Insbesondere bei der Enthärtung im Bereich der Trinkwasserversor- gung sind die geforderten Maßnahmen in Normen und Richtlinien festgelegt. -
Seite 21: Betriebshandbuch
Mobile Enthärtungsanlage MEH 4 | Betriebshandbuch Betriebsdaten Mobile Enthärtungsanlage MEH Datum Rohwasserhärte Wasserzählerstand Erreichte Weichwassermenge [°dH] [°f] [mmol/l] [Liter] [Liter] Bestell-Nr. 055 707 955 Erstellt: KONS-fwir-mrie G:\BA-707955_055_MOBILE ENTHÄRTUNG MEH.DOCX... - Seite 22 Mobile Enthärtungsanlage MEH Betriebsdaten Mobile Enthärtungsanlage MEH Datum Rohwasserhärte Wasserzählerstand Erreichte Weichwassermenge [°dH] [°f] [mmol/l] [Liter] [Liter] Bestell-Nr. 055 707 955 Erstellt: KONS-fwir-mrie G:\BA-707955_055_MOBILE ENTHÄRTUNG MEH.DOCX...
