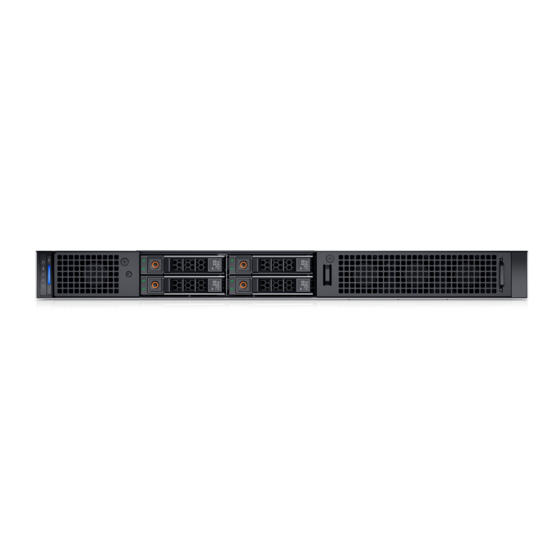

Dell EMC PowerEdge XR11
Installation and Service Manual
Part Number: E72S
Regulatory Type: E72S001
September 2021
Rev. A01

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell EMC PowerEdge XR11

Inhaltszusammenfassung für Dell EMC PowerEdge XR11

  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 57: Allgemeine Richtlinien Zur Installation Von Speichermodulen

    Allgemeine Richtlinien zur Installation von Speichermodulen Um eine optimale Leistung des Systems zu gewährleisten, sollten Sie bei der Konfiguration des Systemspeichers die nachfolgend beschriebenen allgemeinen Richtlinien beachten. Wenn die Arbeitsspeicherkonfiguration Ihres Systems diesen Richtlinien nicht entspricht, startet das System möglicherweise nicht, reagiert während der Arbeitsspeicherkonfiguration möglicherweise plötzlich nicht mehr oder stellt möglicherweise nur eingeschränkte Arbeitsspeicherkapazität zur Verfügung.

  • Seite 58: Entfernen Eines Speichermoduls

    For more information about the supported Intel Optane PMem 200 Series configurations, see the Dell EMC Intel Optane PMem 200 Series User 's Guide at https://www.dell.com/support/home/products/server_int/server_int_poweredge. Table 24. Intel Optane PMem 200 Series Configuration 1 - 4 x RDIMMs/ LRDIMMs, 4 x Intel Optane PMem...

  • Seite 59: Installieren Eines Speichermoduls

    Abbildung 46. Entfernen eines Speichermoduls Nächste Schritte Setzen Sie das Speichermodul wieder ein. Installieren eines Speichermoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Safety instructions. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie das Prozessorkühlgehäuse.
  • Seite 60 VORSICHT: Um während der Installation Schäden am Speichermodul oder am Speichermodulsockel zu vermeiden, biegen Sie nicht das Speichermodul; setzen Sie beide Enden des Speichermoduls gleichzeitig ein. ANMERKUNG: Die Passung im Speichermodulsockel sorgt dafür, dass die Speichermodule nicht verkehrt herum installiert werden können. VORSICHT: Üben Sie keinen Druck auf die Mitte des Speichermoduls aus;...
  • Seite 61 NOTE: The procedure to remove the heat sink is the same for Rear Accessed and Front Accessed configurations. NOTE: The heat sink and processor are hot to touch for some time after the system has been powered down. Allow the heat sink and processor to cool down before handling them.
  • Seite 62 Figure 49. Removing a heat sink Next steps If you are removing a faulty heat sink, replace the heat sink, if not, remove the processor. Removing the processor from the processor heat sink module Prerequisites WARNING: Remove the processor from the processor and heat sink module (PHM) only if you are replacing the processor or heat sink.

  • Seite 63: Installieren Des Prozessors Im Prozessorkühlkörpermodul

    4. Place the processor connector side down on the processor tray. Ensure pin 1 marks are aligned. Figure 50. Lift up the TIM break lever 5. Using your thumb and index finger, first hold the carrier release tab at the pin 1 connector, pull out the tip of the carrier release tab, and then lift the carrier partially from the heat sink.
  • Seite 64 Schritte 1. Setzen Sie den Prozessor in den Prozessorsockel Auflagefach. ANMERKUNG: Stellen Sie sicher, dass Kontaktstift-1-Markierung auf der CPU-Ablage mit der Kontaktstift-1- Markierung auf dem Prozessor ausgerichtet ist. 2. Setzen Sie den Prozessorträger auf den Prozessor, der sich im Prozessorträger befindet, und richten Sie die Markierung von Kontaktstift 1 am Prozessor aus.
  • Seite 65 Abbildung 53. Drücken Sie den Träger auf allen vier Seiten 4. Wenn Sie einen vorhandenen Kühlkörper verwenden, entfernen Sie die Wärmeleitpaste mit einem sauberen, fusselfreien Tuch vom Kühlkörper. 5. Verwenden Sie die im Prozessor-Kit enthaltene Spritze für die Wärmeleitpaste, um die Paste in einer dünnen Spirale oben auf den Kühlkörper aufzutragen.
  • Seite 66 6. Bei einem neuen Kühlkörper: Entfernen Sie die TIM-Schutzfolie (Thermal Interface Material, Wärmeleitmaterial) von der Unterseite des Kühlkörpers. Abbildung 55. Entfernen Sie die Schutzfolie der Wärmeleitfolie (TIM) 7. Setzen Sie den Kühlkörper auf den Prozessor und drücken Sie auf den Kühlkörper, bis der Träger an allen vier Ecken auf dem Kühlkörper einrastet.
  • Seite 67 Abbildung 56. Setzen des Kühlkörpers auf den Prozessor ein Nächste Schritte Setzen Sie den Kühlkörper wieder ein. Bringen Sie das Prozessorkühlgehäuse wieder 3. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Installing the processor and heat sink module Prerequisites Never remove the heat sink from a processor unless you intend to replace the processor or system board.
  • Seite 68 Figure 57. Installing the processor and heat sink (PHM) 3. Set the anti-tilt wires to the locked position (outward position), and then using the Torx T30 tool, tighten the captive nuts (8 in-lbf) on the heat sink in the order below: a.

  • Seite 69: Erweiterungskarten Und Erweiterungskarten-Riser

    Dies verhindert nicht, dass sich das System dennoch einschalten lässt. Wenn jedoch eine F1/F2-Pause mit einer Fehlermeldung auftritt, finden Sie weitere Informationen im Abschnitt „Troubleshooting für Erweiterungskarten“ im Troubleshooting-Handbuch Dell EMC PowerEdge-Server unter www.dell.com/poweredgemanuals. Installieren und Entfernen von Systemkomponenten...

  • Seite 70: Richtlinien Zur Installation Von Erweiterungskarten

    Richtlinien zur Installation von Erweiterungskarten Abbildung 59. Erweiterungskarten-Steckplätze 1. IO_Riser3 (Riser-3-Anschluss) 2. Anschluss für BOSS-S1-Karte 3. IO_Riser2 (Riser-2-Anschluss) 4. IO_Riser1 (Riser-1-Anschluss) Die folgende Tabelle die Konfigurationen zu den Erweiterungskarten-Risern: Tabelle 26. Erweiterungskarten-Riser-Konfigurationen Konfiguratione Erweiterungsk PCIe- Steuern des Höhe Baulänge Steckplatzbrei arten-Riser Steckplätze Prozessors...
  • Seite 71 Steckplatzpriorität installiert werden. Tabelle 27. Konfiguration 0: R1B + R2 + R3 bei rückseitig zugänglicher Konfiguration Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Interner PERC-Adapter (LP) Externer Dell Adapter (FH) 3, 2 GPU (FH) 2, 3 Mellanox (NIC: 100Gb) (FH) 2, 3...
  • Seite 72 Integrierter Steckplatz Tabelle 28. Konfiguration 1: R1B + R2 + R3 bei vorderseitig zugänglicher Konfiguration Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Interner PERC-Adapter (LP) Externer Dell Adapter (FH) 3, 2 GPU (FH) 2, 3 Mellanox (NIC: 100Gb) (FH) 2, 3...
  • Seite 73 Removing the expansion card risers Prerequisites 1. Follow the safety guidelines listed in the Safety instructions. 2. Follow the procedure listed in the Vor der Arbeit an Komponenten im Inneren Ihres Systems. NOTE: The procedure to remove the expansion card risers is the same for Rear Accessed and Front Accessed configurations.
  • Seite 74 Figure 63. Removing Riser 2 and 3 Next steps Replace the expansion card riser. Installing the expansion card risers Prerequisites 1. Follow the safety guidelines listed in the Safety instructions. 2. Follow the procedure listed in the Vor der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 75: Removing An Expansion Card From The Expansion Card Riser

    2. Lower the expansion card riser into place and press the blue target push point that is located on the riser until the expansion card riser connector is fully seated in the connector. 3. Using Phillips 2 screwdriver, tighten the blue thumbscrew. 4.
  • Seite 76 Figure 66. Removing expansion card from Riser 1 NOTE: The blue retention latch is only used when a half-length card is installed. If a shorter card is installed the blue retention latch is not applicable. Figure 67. Removing expansion card from Riser 2 and 3 3.
  • Seite 77 Figure 68. Removing single width GPU card from Riser 2 and 3 4. If the expansion card is not going to be replaced, install a filler bracket and close the card retention latch. NOTE: You must install a filler bracket over an empty expansion card slot to maintain Federal Communications Commission (FCC) certification of the system.

  • Seite 78: Installing An Expansion Card Into The Expansion Card Riser

    Figure 70. Installing filler bracket in Riser 2 and 3 Next steps If applicable, install an expansion card into the expansion card riser. Installing an expansion card into the expansion card riser Prerequisites 1. Follow the safety guidelines listed in the Safety instructions.
  • Seite 79 Figure 71. Removing filler bracket from Riser 1 3. Hold the card by the edges, and align the card edge connector with the expansion card connector on the riser. 4. Insert the card edge connector firmly into the expansion card connector until the card is fully seated. 5.
  • Seite 80 Figure 73. Removing filler bracket from Riser 2 and 3 8. Hold the card by the edges and align the card connector with the connector on the expansion card riser. 9. Insert the card until firmly seated into the connector on the riser. 10.
  • Seite 81 While replacing faulty storage controller or NIC or the GPU card with the same type of card, after you power on the system, the new card automatically updates to the same firmware and configuration of the faulty one. For more information about the Part replacement configuration, see the Lifecycle Controler User's Guide at https://www.dell.com/idracmanuals Optionale BOSS-S1-Karte Removing the BOSS S1 card Prerequisites 1.

  • Seite 82: Installieren Der Boss-S1-Karte

    Figure 76. Removing the BOSS S1 card Next steps Replace the BOSS S1 card. Installieren der BOSS-S1-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).
  • Seite 83 Nächste Schritte Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Removing M.2 SSD module Prerequisites 1. Follow the safety guidelines listed in the Safety instructions. 2. Follow the procedure listed in the Vor der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 84: Austauschen Der Systembatterie

    NOTE: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz. Figure 79. Installing the M.2 SSD module Next steps 1. If applicable, replace the BOSS module. 2. Follow the procedure listed in the Nach der Arbeit im Inneren des Systems.
  • Seite 85 Abbildung 80. Entfernen der Systembatterie VORSICHT: Um Beschädigungen am Batteriesockel zu vermeiden, müssen Sie den Sockel fest abstützen, wenn Sie eine Batterie installieren oder entfernen. 2. So installieren Sie eine neue Systembatterie: a. Drücken Sie die Batteriehalteklammer weg. ANMERKUNG: Stellen Sie sicher, dass die „+“-Seite der Batterie auf die Batteriehalteklammer zeigt. b.
  • Seite 86 d. Lassen Sie das System für mindestens eine Stunde aus dem Gehäuse ausgebaut, um die neu eingebaute Batterie zu testen. e. Rufen Sie das System-Setup auf. Wenn Datum und Uhrzeit immer noch falsch sind, lesen Sie den Abschnitt Wie Sie Hilfe bekommen.

  • Seite 87: Power Supply Unit

    While replacing the hot swappable PSU, after next server boot; the new PSU automatically updates to the same firmware and configuration of the replaced one. For updating to the latest firmware and changing the configuration, see the Lifecycle Controller User's Guide at https://www.dell.com/idracmanuals. NOTE: For information about DC PSU cabling instructions, see the Cabling instructions for –...

  • Seite 88: Einsetzen Des Netzteilplatzhalters

    ANMERKUNG: Das Verfahren zum Entfernen des Netzteilplatzhalters ist bei rückseitig zugänglichen und vorderseitig zugänglichen Konfigurationen gleich. Schritte Ziehen Sie den Platzhalter aus dem System. VORSICHT: Um eine ordnungsgemäße Kühlung zu gewährleisten, muss der Netzteilplatzhalter im zweiten Netzeilschacht in einer nicht redundanten Konfiguration installiert sein. Entfernen Sie den Netzteilplatzhalter nur, wenn Sie ein zweites Netzteil einsetzen.

  • Seite 89: Netzteil Entfernen

    3. Entfernen Sie das Kabel aus dem Riemen am Netzteilgriff. 4. Lösen und heben Sie den optionalen Kabelführungsarm an, falls er beim Entfernen des Netzteils im Weg ist. Hinweise zum Kabelführungsarm finden Sie in der Dokumentation zum Rack unter https://www.dell.com/ poweredgemanuals. ANMERKUNG: Das PowerEdge XR11-System verfügt über zwei Arten von Stromversorgungseinheiten/Netzteilen (PSUs).

  • Seite 90: Netzteil Installieren

    Abbildung 87. Entfernen eines Netzteils aus einer vorderseitig zugänglichen Konfiguration Nächste Schritte Setzen Sie das Netzteil wieder ein oder setzen Sie den Netzteilplatzhalter wieder ein. Netzteil installieren Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Safety instructions. 2. Stellen Sie bei Systeme, die redundante Netzteile unterstützen, sicher, dass beide Netzteile vom gleichen Typ sind und die maximale Ausgangsleistung identisch ist.
  • Seite 91 Abbildung 89. Installieren eines Netzteils bei vorderseitig zugänglicher Konfiguration Nächste Schritte 1. Falls Sie den Kabelführungsarm entriegelt haben: Befestigen Sie ihn wieder. Hinweise zum Kabelführungsarm finden Sie in der Dokumentation zum Rack unter https://www.dell.com/poweredgemanuals. 2. Verbinden Sie das Stromkabel mit dem Netzteil und mit einer Steckdose. VORSICHT: Sichern Sie das Netzkabel beim Anschließen mit dem Band.
  • Seite 92 über die Konfiguration von Ersatzteilen finden Sie im Handbuch für Lifecycle Controller unter https://www.dell.com/ idracmanuals. Power interposer board This is a service technician replaceable part only. Removing power interposer board (PIB) Prerequisites 1. Follow the safety guidelines listed in the Safety instructions.
  • Seite 93 Next steps Replace the power interposer board. Installing the power interposer board (PIB) Prerequisites 1. Follow the safety guidelines listed in the Safety instructions. 2. Follow the procedure listed in the Vor der Arbeit an Komponenten im Inneren Ihres Systems. NOTE: The procedure to install the power interposer board (PIB) is the same for Rear Accessed and Front Accessed configurations.

  • Seite 94: System Board

    System board This is a service technician replaceable part only. Removing the system board Prerequisites CAUTION: If you are using the Trusted Platform Module (TPM) with an encryption key, you may be prompted to create a recovery key during program or System Setup. Be sure to create and safely store this recovery key. If you replace this system board, you must supply the recovery key when you restart your system or program before you can access the encrypted data on your drives.
  • Seite 95 Next steps Install the system board. Installing system board Prerequisites NOTE: Before replacing the system board, replace the old iDRAC MAC address label in the Information tag with the iDRAC MAC address label of the replacement system board. 1. Follow the safety guidelines listed in the Safety instructions.

  • Seite 96: Restoring The System Using Easy Restore

    Upgrading the Trusted Platform Module section. 4. If you are not using Easy Restore, import your new or existing iDRAC Enterprise license. For more information, see the Integrated Dell Remote Access Controller User's Guide available at https://www.dell.com/idracmanuals 5. Follow the procedure listed in Nach der Arbeit im Inneren des Systems.

  • Seite 97: Trusted Platform Module

    ● Restore the service tag, license, and diagnostics information, press Y ● Navigate to the Lifecycle Controller based restore options, press N ● Restore data from a previously created Hardware Server Profile, press F10 NOTE: When the restore process is complete, BIOS prompts to restore the system configuration data. ●...

  • Seite 98: Initialisieren Des Tpm 2.0 Für Benutzer

    4. Push the plastic rivet away from the TPM connector and rotate it 90° counterclockwise to release it from the system board. 5. Pull the plastic rivet out of its slot on the system board. Installing the TPM Steps 1. To install the TPM, align the edge connectors on the TPM with the slot on the TPM connector. 2.

  • Seite 99: Control Panel

    5. Starten Sie das System neu. Control panel This is a service technician replaceable part only. Removing the status LED control panel for Rear Accessed configuration Prerequisites 1. Follow the safety guidelines listed in the Safety instructions. 2. Follow the procedure listed in the Before working inside your system.
  • Seite 100 Figure 97. Removing the status LED control panel for Rear Accessed configuration Next steps Replace the status LED control panel for Rear Accessed configuration. Installing the status LED control panel for Rear Accessed configuration Prerequisites 1. Follow the safety guidelines listed in the Safety instructions.
  • Seite 101 Figure 98. Installing the status LED control panel for Rear Accessed configuration 4. Align and insert the left ear handle in the slot on the system and tighten the screws using Torx 8 screwdriver. Figure 99. Installing the left ear handle for Rear Accessed configuration Next steps Install the expansion card riser Install the processor and heat sink...
  • Seite 102 Steps 1. Using the Phillips 2 screwdriver, remove the screws that secure the right ear handle. Figure 100. Removing the right ear handle for Rear Accessed configuration 2. Disconnect the power button control panel cable from the system board connector and remove the cable from cable clip. NOTE: Observe the routing of the cable as you remove it from the system.
  • Seite 103 Installing the power button control panel for Rear Accessed configuration Prerequisites 1. Follow the safety guidelines listed in the Safety instructions. 2. Follow the procedure listed in the Before working inside your system. Remove the air shrouds. Remove the expansion card riser Steps 1.
  • Seite 104 Figure 103. Installing the right ear handle for Rear Accessed configuration Next steps Install the expansion card riser Install the air shrouds. 3. Follow the procedure listed in the After working inside your system. Removing the status LED control panel for Front Accessed configuration Prerequisites NOTE:...
  • Seite 105 Figure 104. Removing the status LED control panel for Front Accessed configuration Next steps Replace the status LED control panel for Front Accessed configuration. Installing the status LED control panel for Front Accessed configuration Prerequisites NOTE: For Front Accessed configuration, the status LED control panel is on the rear of the system. 1.
  • Seite 106 Figure 105. Installing the status LED control panel assembly for Front Accessed configuration Next steps Install the expansion card riser Install the processor heat sink module. Install the air shrouds. 4. Follow the procedure listed in the After working inside your system.
  • Seite 107 Figure 106. Removing the left ear for the Front Accessed configuration Figure 107. Removing the power button control panel for Front Accessed configuration Next steps Replace the power button control panel for Front Accessed configuration. Installing the power button control panel for Front Accessed configuration Prerequisites 1.
  • Seite 108 NOTE: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz. Figure 108. Installing the power button control panel for Front Accessed configuration Figure 109. Installing the left ear for the Front Accessed configuration 5.
  • Seite 109 Installing the MIL 901E and MIL 461G rugged kit Prerequisites NOTE: The MIL 901E and MIL 461G rugged kits are ordered separately from Dell. 1. Follow the safety guidelines listed in Safety instructions. 2. Unpack the 901E and MIL 461G rugged brackets.
  • Seite 110 Figure 111. Installing the 901E and MIL 461G drive rugged bracket 3. Rotate the bracket closed against the chassis and slide the latch to left and then right until seated firmly. Install the front bezel for Rear Accessed configuration. 5. Using a Phillips 2 screwdriver, tighten one screw to the system cover. Next steps Follow the procedure listed in Nach der Arbeit im Inneren des...
  • Seite 111 Upgrade Kits The table lists the available After Point Of Sale [APOS] kits. Table 29. Upgrade kits Kits Related links to service instructions Memory modules Installing the memory module SSDs Installing the SSDs Processors Installing the processor Heat sink Installing the heat sink Storage controller cards Installing the expansion card into the expansion card riser HBA/CNA (3rd party card)

  • Seite 112: Jumper Und Anschlüsse

    Jumper und Anschlüsse In diesem Abschnitt finden Sie wesentliche und spezielle Informationen zu Jumpern und Switches. Außerdem werden die Anschlüsse auf den verschiedenen Platinen im System beschrieben. Mit den Jumpern auf der Systemplatine können das System deaktiviert und Kennwörter zurückgesetzt werden. Um Komponenten und Kabel korrekt zu installieren, müssen Sie in der Lage sein, die Anschlüsse auf der Systemplatine zu identifizieren.

  • Seite 113: Jumper-Einstellungen Auf Der Systemplatine

    Damage due to servicing that is not authorized by Dell is not covered by your warranty. Read and follow the safety instructions that are shipped with your product.
  • Seite 114 Schritte 1. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. Trennen Sie das System und die Peripheriegeräte von der Netzstromversorgung. 2. Entfernen Sie die Systemabdeckung. 3. Setzen Sie den Jumper auf der Systemplatine von den Kontaktstiften 2 und 4 auf die Kontaktstifte 4 und 6. 4.

  • Seite 115: Systemdiagnose Und Anzeigecodes

    Systemdiagnose und Anzeigecodes In diesem Abschnitt werden die Diagnoseanzeigen auf der Frontblende des Systems beschrieben, die den Systemstatus beim Systemstart wiedergeben. Themen: • Status LED indicators • System health and system ID indicator codes • iDRAC Direct-LED-Anzeigecodes • NIC-Anzeigecodes • Netzteil-Anzeigecodes •...
  • Seite 116 Table 31. Status LED indicators and descriptions (continued) Icon Description Condition Corrective action electrical error (for example, the PSU, check the LED on the PSU. Reseat the voltage out of range, or a failed PSU. power supply unit (PSU) or voltage If the problem persists, see the regulator).

  • Seite 117: Idrac Direct-Led-Anzeigecodes

    For information about the event and error messages generated by the system firmware and agents that monitor system components, go qrl.dell.com > Look Up > Error Code, type the error code, and then click Look it...
  • Seite 118 Tabelle 34. NIC-Anzeigecodes NIC-Anzeigecodes Zustand Verbindungsanzeige und Aktivitätsanzeige leuchten Zeigt an, dass die NIC nicht mit dem Netzwerk verbunden ist. nicht. Die Verbindungsanzeige leuchtet grün und die Zeigt an, dass die NIC mit einem gültigen Netzwerk mit maximaler Aktivitätsanzeige blinkt grün. Port-Geschwindigkeit verbunden ist und Daten gesendet oder empfangen werden.
  • Seite 119 Etikett verfügen, z. B. über ein EPP-Etikett (Extended Power Performance). Der gleichzeitige Einsatz von Netzteilen aus früheren Generationen von Dell PowerEdge-Servern wird nicht unterstützt, sogar dann, wenn die Netzteile über die gleiche Nennleistung verfügen. Dies führt zu einer Netzteil- Fehlpaarung oder dazu, dass das System sich nicht einschalten lässt.
  • Seite 120 Etikett verfügen, z. B. über ein EPP-Etikett (Extended Power Performance). Der gleichzeitige Einsatz von Netzteilen aus früheren Generationen von Dell PowerEdge-Servern wird nicht unterstützt, sogar dann, wenn die Netzteile über die gleiche Nennleistung verfügen. Dies führt zu einer Netzteil- Fehlpaarung oder dazu, dass das System sich nicht einschalten lässt.

  • Seite 121: Verwenden Der Systemdiagnose

    Verwenden der Systemdiagnose Führen Sie bei einer Störung im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen.

  • Seite 122: Ausführen Der Integrierten Systemdiagnose Vom Start-Manager

    Ausführen der integrierten Systemdiagnose vom Start-Manager Führen Sie die integrierte Systemdiagnose (ePSA) durch, wenn Ihr System nicht startet. Schritte 1. Wenn das System startet, drücken Sie die Taste F11. 2. Wählen Sie mithilfe der vertikalen Pfeiltasten Systemprogramme > Diagnose starten aus. 3.

  • Seite 123: Wie Sie Hilfe Bekommen

    You can use the Quick Resource Locator (QRL) located on the information tag in the front of the Rear Access configuration and rear of the Front Accessed configuration of the XR11 system, to access information about Dell EMC PowerEdge XR11. There is also another QRL for accessing product information located on the back of the system cover.

  • Seite 124: Quick Resource Locator (Qrl) Für Das Poweredge Xr11-System

    Abbildung 119. Quick Resource Locator (QRL) für das PowerEdge XR11-System Automatische Unterstützung mit SupportAssist Dell EMC SupportAssist ist ein optionalerDell EMC Service, das den technischen Support für Ihre Dell EMC Server-, Speicher- und Netzwerkgeräte von automatisiert. Wenn Sie eine SupportAssist-Anwendung in Ihrer IT-Umgebung installieren und einrichten, profitieren Sie von den folgenden Vorteilen: ●...
  • Seite 125 In diesem Abschnitt finden Sie Informationen zum Dokumentationsangebot für Ihr System. So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: ● Über die Dell EMC Support-Website: 1. Klicken Sie auf den Dokumentations-Link in der Spalte Standort der Tabelle.
