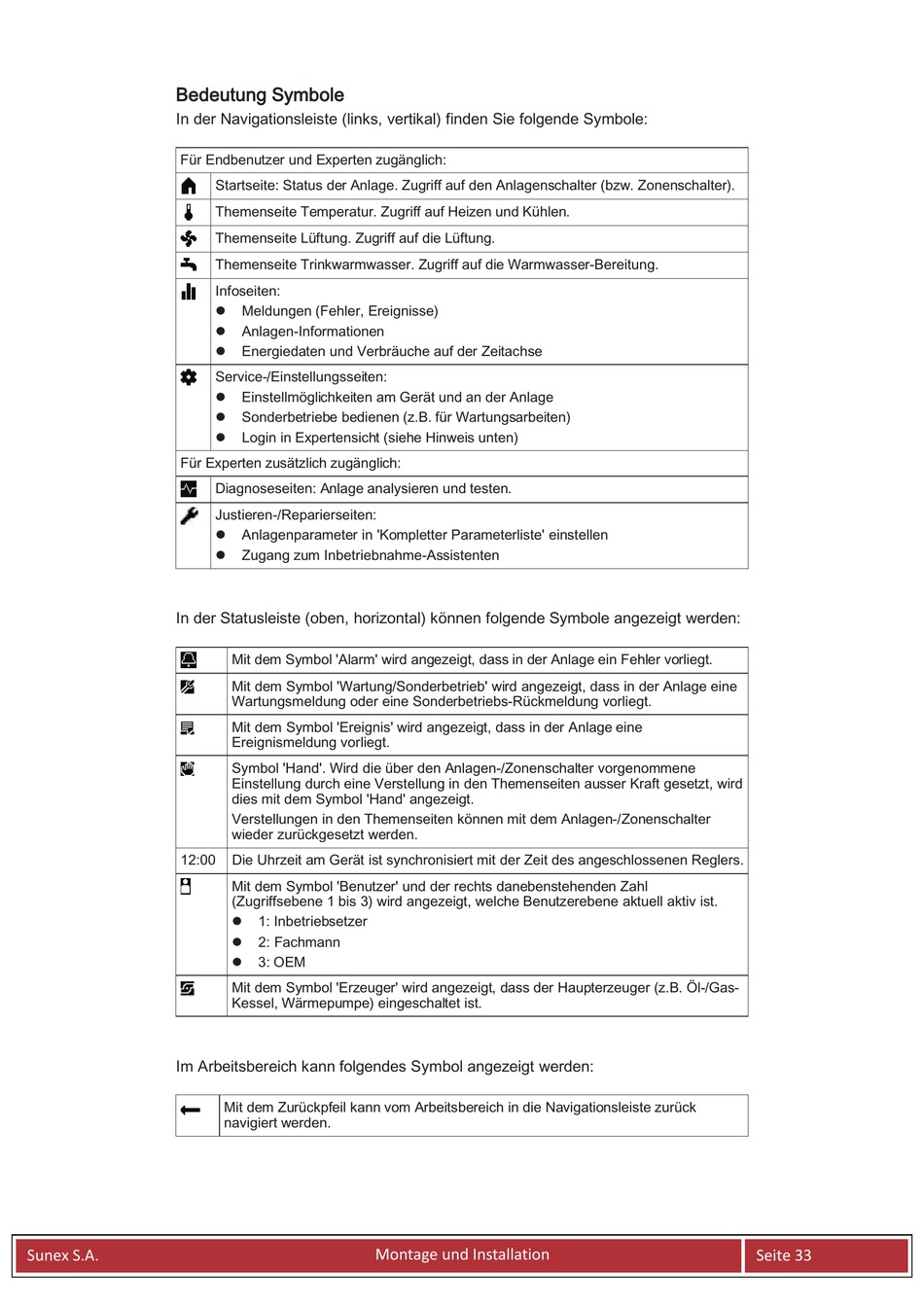

Bedeutung Symbole

In der Navigationsleiste (links, vertikal) finden Sie folgende Symbole:
Für Endbenutzer und Experten zugänglich:
Für Experten zusätzlich zugänglich:
In der Statusleiste (oben, horizontal) können folgende Symbole angezeigt werden:
12:00
Im Arbeitsbereich kann folgendes Symbol angezeigt werden:
Sunex S.A.
Startseite: Status der Anlage. Zugriff auf den Anlagenschalter (bzw. Zonenschalter).
Themenseite Temperatur. Zugriff auf Heizen und Kühlen.
Themenseite Lüftung. Zugriff auf die Lüftung.
Themenseite Trinkwarmwasser. Zugriff auf die Warmwasser-Bereitung.
Infoseiten:
l
Meldungen (Fehler, Ereignisse)
l
Anlagen-Informationen
l
Energiedaten und Verbräuche auf der Zeitachse
Service-/Einstellungsseiten:
l
Einstellmöglichkeiten am Gerät und an der Anlage
l Sonderbetriebe bedienen (z.B. für Wartungsarbeiten)
l
Login in Expertensicht (siehe Hinweis unten)
Diagnoseseiten: Anlage analysieren und testen.
Justieren-/Reparierseiten:
l Anlagenparameter in 'Kompletter Parameterliste' einstellen
l Zugang zum Inbetriebnahme-Assistenten
Mit dem Symbol 'Alarm' wird angezeigt, dass in der Anlage ein Fehler vorliegt.
Mit dem Symbol 'Wartung/Sonderbetrieb' wird angezeigt, dass in der Anlage eine
Wartungsmeldung oder eine Sonderbetriebs-Rückmeldung vorliegt.
Mit dem Symbol 'Ereignis' wird angezeigt, dass in der Anlage eine
Ereignismeldung vorliegt.
Symbol 'Hand'. Wird die über den Anlagen-/Zonenschalter vorgenommene
Einstellung durch eine Verstellung in den Themenseiten ausser Kraft gesetzt, wird
dies mit dem Symbol 'Hand' angezeigt.
Verstellungen in den Themenseiten können mit dem Anlagen-/Zonenschalter
wieder zurückgesetzt werden.
Die Uhrzeit am Gerät ist synchronisiert mit der Zeit des angeschlossenen Reglers.
Mit dem Symbol 'Benutzer' und der rechts danebenstehenden Zahl
(Zugriffsebene 1 bis 3) wird angezeigt, welche Benutzerebene aktuell aktiv ist.
l
1: Inbetriebsetzer
l
2: Fachmann
l
3: OEM
Mit dem Symbol 'Erzeuger' wird angezeigt, dass der Haupterzeuger (z.B. Öl-/Gas-
Kessel, Wärmepumpe) eingeschaltet ist.
Mit dem Zurückpfeil kann vom Arbeitsbereich in die Navigationsleiste zurück
navigiert werden.
