- Seite 1 Bedien- und Montageanleitung Brauchwasser Wärmepumpe DROPS D4.2 Version 1.2 10072018...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Beschreibung der Wärmepumpe 2. Konstruktion der Wärmepumpe 3. Montage der Wärmepumpe 3.1 Die Sicherheitsmaßnahmen während der Montage der Vorrichtung 3.2 Installationsanweisungen 3.3 Hydraulikkreisanschluss 3.4 Luftkanalanschluss 3.5 Elektrischer Anschluss 3.6 Schaltplan 4. Beschreibung der Reglerfunktionen 4.1 Steuerung der Tätigkeit von Durchführungsgeräten 4.2 Sicherheit 4.3 Uhreinstellung 4.4 Datum Einstellung... -
Seite 3: Beschreibung Der Wärmepumpe

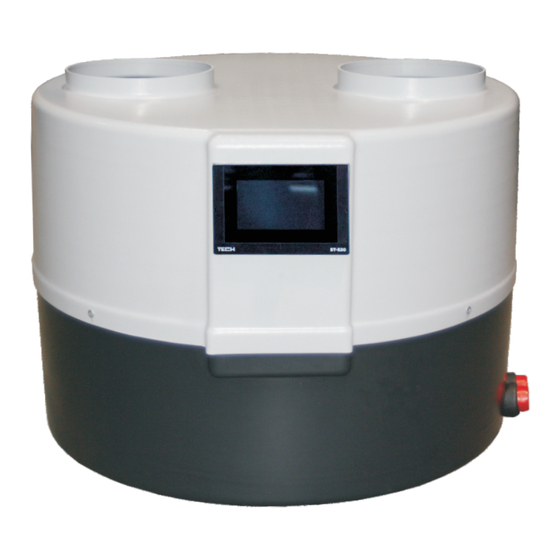

1. Beschreibung Wärmepumpe Die Wärmepumpe DROPS D4.2 ist ein Gerät für die Warmwasserbereitung. In der Wärmepumpe ist ein Rotationsverdichter der für hohe Verflüssigungstemperaturen optimiert wurde, eingebaut. Der Luftstrom durch den Lamellen Wärmetauscher wird durch den modernen, effizienten und energiesparende Ventilator der Firma EBM PAPST erzwungen. -
Seite 4: Montage Der Wärmepumpe
Während der Installation die Gesundheits- und Sicherheitsbestimmungen die im jeweiligen Land gelten einhalten. 3.2. Installationsanweisungen Die Wärmepumpe DROPS D4.2 sollte in einem Raum installiert werden, wo die Lufttemperatur nicht unter + 5 °C sinkt. Wenn die Gefahr des Temperaturabfalls unter + 5 °C besteht, den Kreislauf zwischen der Wärmepumpe und Speicher entleeren und die Installation gut ausblasen, z.B. - Seite 5 DIE DURCH DIE AUßENWAND AUFGENOMMENE LUFT WIRD DURCH DIE DECKE AUSGESTOßEN. DIE DURCH DIE AUßENWAND AUFGENOMMENE LUFT WIRD DIE AUßENWAND AUSGESTOßEN. AUßEN Ø250 Ø250 Ø250 AUßEN AUßEN AUßEN TEILUNG DER AUFGENOMMENEN UND AUSGESTOßENEN LUFT. DROSSELKLAPPE DROSSELKLAPPE AUßEN AUßEN ZULUFT ZU DEN RÄUMEN UM DIE 150 - 250 m /h ENTFERNTE LUFT AUS DEN RÄUMEN...
-
Seite 6: Elektrischer Anschluss
3.5 Elektrischer Anschluss Die Wärmepumpe wird mit 1 ~ 230V / 50Hz angetrieben. Standardweise wird ein Stecker mit einer Kabellänge von 1,5 m. geliefert. Wichtig: Es wird empfohlen, dass der elektrische Versorgungskreis der Wärmepumpe mit einem Schutzschalter der C-Charakteristik und RCD mit einem Bemessungsdifferenzstrom von 0,03A Ansprechzeit ausgestattet wird. Hinweis: Alle im Zusammenhang mit der Installation der oben genannten Sicherheitselemente, sollten von Personal mit entsprechenden Berechtigungen und Qualifikationen durchgeführt werden. -
Seite 7: Steuerung Der Tätigkeit Von Durchführungsgeräten
4.1 Steuerung der Tätigkeit von Durchführungsgeräten Die Steuerung steuert den Betrieb des Verdichters bzw. Lüfter, der integrierten Umwälzpumpe, des Umschaltventils und des zusätzlichen elektrischen Tauchsieders. Der Kompressor wird mit einer Verzögerung in Bezug auf die Umwälzpumpe und den Kompressors - (Verzögerungsparameter) eingeschaltet. Der Elektrische Tauchsieder Arbeitet über der Temperatur ECO-PLUS und im Fehlerfall. -
Seite 8: Frostschutz
5.2 Frostschutz Trinkwasserspeicher Mit dieser Funktion kann der Anwender die Funktion des Frostschutzes spezifizieren, das dient den Anlagenfrostschutz. Wenn die Temperatur unter eine bestimmte Temperaturschwelle sinkt (werksseitige Schwelle ist 5°C) wird die Wärmepumpe oder der Tauchsieder dauerhaft eingeschaltet, die Abschaltung erfolgt wenn im Kreislauf die Temperatur den Temperaturschwellenwert um 3°C übersteigt (im Fall der Werkseinstellung Erfolg die Abschaltung bei 8°C). -
Seite 9: Pufferspeicher Aktiv
5.7 Pufferspeicher aktiv Mit diese Funktion kann der Benutzer die Puffer-nachladung aktivieren. 5.7.1 Pufferspeicher Solltemperatur Einstellen der Solltemperatur. 5.7.2 Hystereser Pufferspeicher Einstellen der Hysterese. Die Nachladung tritt auf, wenn die aktuelle Temperatur unter der Solltemperatur minus Hysterese liegt. 5.7.3 Pufferspeicher Solltemperatur - SG Funktion Einstellen der Puffer Solltemperatur bei aktiven SG-Ready Betrieb. - Seite 10 Kompressor Ventilator Tauchsieder Speicherpumpe Manueller Betrieb Umwälzpumpe Abtauung Ventil Umschaltventil LEGIONELLA Temperatur LEGIONELLA Dauer LEGIONELLA Einstellungen LEGIONELLA maximale Zeit Erinnerung über LEGIONELLA Manuelle Abtauung Aufsicht Abtauung Verdampfer Temperatur Abtau-Einstellungen Verdampfer Endtemperatur Mindestbetriebstemperatur Außentemperatur Hysterese Mindestbetriebstemperatur Maximale Abtauzeit Betrieb des Tauchsieders unterhalb der minimalen Betriebstemperatur Hysterese Solltemperatur Temperaturschwelle ECO-ECO PLUS...
-
Seite 11: Manuelle Regelung
5.12 Manuelle Regelung Diese Funktion ermöglicht es, jedes Gerät unabhängig von den anderen zu aktivieren um seine Handlungen zu validieren. Einzelne Geräte werden durch Drücken der eintsprechenden Ikone eingeschaltet. 5.13 LEGIONELLA Einstellungen Legionellenfunktion wird verwendet, um den Speicher zu desinfizieren. Im Service-Menü können Sie verschiedene Parameter dieser Funktion konfigurieren. -
Seite 12: Hysterese Mindestbetriebstemperatur
5.16 Hysterese der Mindestbetriebstemperatur Die Hysterese der Mindestbetriebstemperatur Toleranzschwelle Aktivierungstemperatur verhindert, unerwünschte Aktivierungstemperaturschwankungen. Es ist Unterschied zwischen der Temperatur des Einschaltens der Wärmepumpe und der Temperatur des Ausschalten (wenn die Temperatur sinkt). Beispiel: Wenn die Mindestbetriebstemperatur auf 5°C eingestellt ist und die Hysterese auf 2°C eingestellt ist, wird die Wärmepumpe bei 5°C eingeschaltet, jedoch, wenn die Außentemperatur zu sinken beginnt und die 3°C erreicht, wird die Pumpe ausgeschaltet. -
Seite 13: Werkseinstellungen
5.25 Werkseinstellungen Der Regler ist vorkonfiguriert. Jedoch kan er an Ihre Bedürfnisse angepasst werden. Zu jeder Zeit ist es möglich in die Werkseinstellungen zurückkehren. Beim Einschalten der Werkseinstellungen im Hauptmenü werden alle eigenen Wärmepumpeneinstellungen (im Hauptmenü gespeichert) gelöscht und durch Werkseinstellungen ersetzt. Ab diesem Zeitpunkt können wieder eigenen Parameter der Wärmepumpe eingestellt werden. -
Seite 14: Konservierung
Hinweis : Vor der Wartung der Wärmepumpe sollte sie vom Netz getrennt werden. 8. SG-Funktion bereit Die Wärmepumpe DROPS D4.2 wurde für die Zusammenarbeit mit Installationen von Photovoltaik-Modulen und Energietarifen entwickelt. Der Regler verfügt über eine zusätzliche potentialfreien Schließerkontakt. Nach der Befreiung arbeitet die Wärmepumpe und Lädt den Warmwasserspeicher bis die SG-Solltemperatur erreicht wird. -
Seite 15: Hydraulikplan
10. Hydraulikplan ZIRKULATION NUTZWASSER NUTZWASSER EINLASS Ø250 1 - WÄRMEPUMPE 2 - KUGELHAHN 3 - ZIRKULATIONSPUMPE 4 - RÜCKSCHLAGVENTIL 5 - AUSDEHNUNGSGEFÄß 6 - SICHERHEITSVENTIL 7 - SPEICHER NUTZWASSER 8 - SICHERHEITSVENTIL 9 - AUSDEHNUNGSGEFÄß 10- FILTER -15-... - Seite 16 ZIRKULATION NUTZWASSER NUTZWASSER EINLASS Ø250 1 - WÄRMEPUMPE 2 - KUGELHAHN 3 - ZIRKULATIONSPUMPE 4 - RÜCKSCHLAGVENTIL 5 - AUSDEHNUNGSGEFÄß 6 - SICHERHEITSVENTIL 7 - SPEICHER NUTZWASSER 8 - FILTER -16-...
- Seite 17 -17-...
- Seite 18 -18-...
-
Seite 19: Kältemittelkreislauf
10.1. Kältemittelkreislauf -19-... -
Seite 20: Technische Daten
11. Technische Daten Anwendungsbereich Außentemperatur min/max [°C] +5/ +43 Maximale Warmwassertemperatur aus der Wärmepumpe °C Warmwassertemperatur mit elektrischen Tausieder °C Minimale Montagefläche Wärmeträger Wasser / Wasser-Glikol Elektrische Spezifikation Stromversorgung: 1/N/PE 220-240V/50Hz Empfohlene Schutz Max. Anlaufstrom der Wärmepumpe Max.Betriebsstrom der Wärmepumpe Ventilator Stromverbrauch Umwälzpumpe... -
Seite 21: Kopie Des Investors
Inbetriebnahmeprotokoll Wärmepumpe DROPS D4.2 Kopie des Investors Seriennummer des Geräts Name und Anschrift des Investors Vorname, Nachname der Person die die erste Inbetriebnahme vornimmt Aufstellort (zB. Keller) Luftkanäle Durchmesser: Material: Heizungsrohrleitung Durchmesser: Material: Nr.vom Schema: Andere: Heizungsschema gemäß der Bedienungsanleitung... - Seite 22 -22-...
-
Seite 23: Kopie Für Den Hersteller
Inbetriebnahmeprotokoll Wärmepumpe DROPS D4.2 Kopie für den Hersteller Seriennummer des Geräts Name und Anschrift des Investors Vorname, Nachname der Person die die erste Inbetriebnahme vornimmt Aufstellort (zB. Keller) Durchmesser: Material: Luftkanäle Heizungsrohrleitung Durchmesser: Material: Nr.vom Schema: Andere: Heizungsschema gemäß der Bedienungsanleitung... - Seite 24 -24-...
