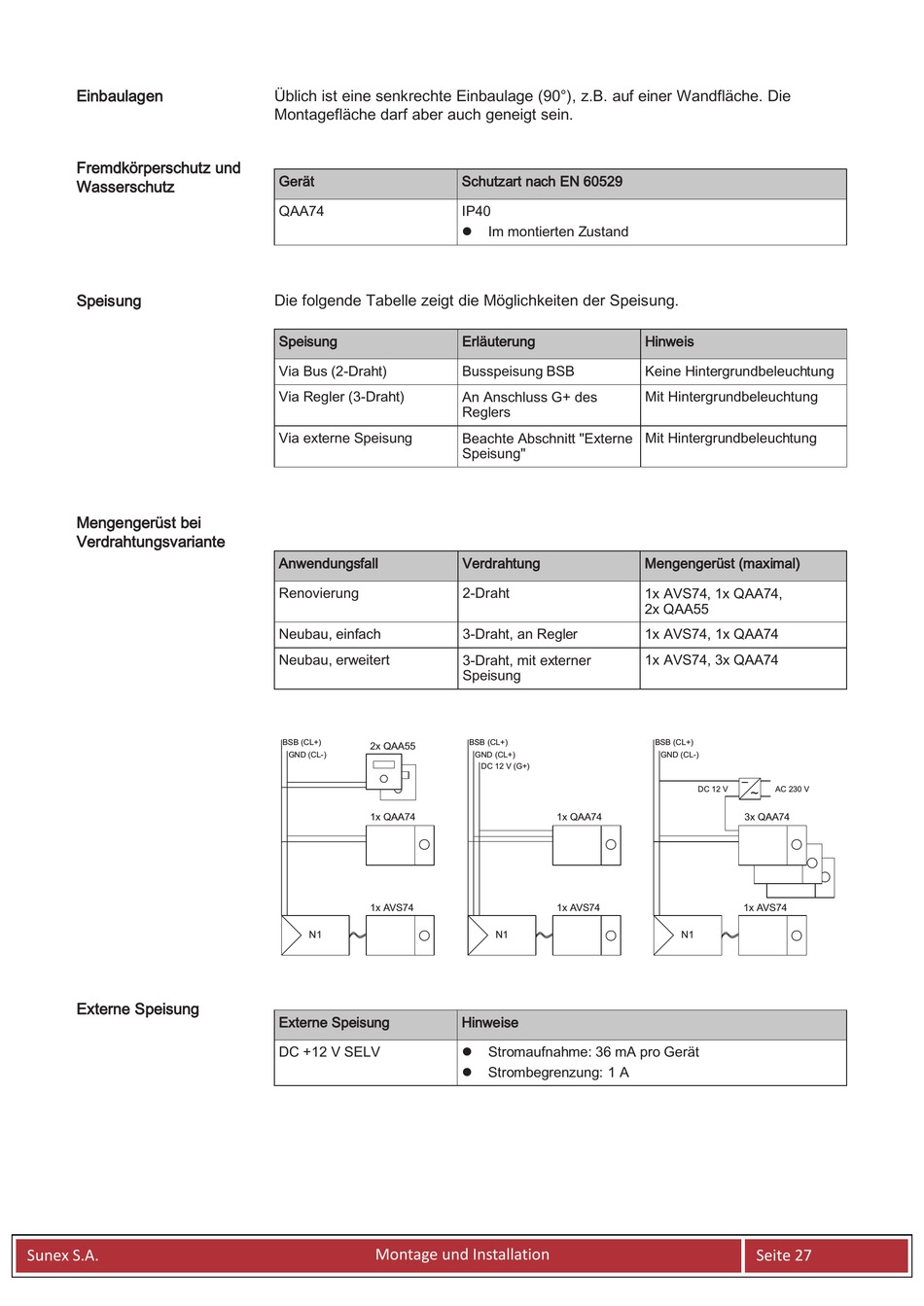

Sunex NEXUS 9 Bedienungs- Und Montageanleitung Seite 27

Einbaulagen
Fremdkörperschutz und
Wasserschutz
Speisung
Mengengerüst bei
Verdrahtungsvariante
Externe Speisung
Sunex S.A.
Üblich ist eine senkrechte Einbaulage (90°), z.B. auf einer Wandfläche. Die
Montagefläche darf aber auch geneigt sein.
Gerät
QAA74
Die folgende Tabelle zeigt die Möglichkeiten der Speisung.
Speisung
Via Bus (2-Draht)
Via Regler (3-Draht)
Via externe Speisung
Anwendungsfall
Renovierung
Neubau, einfach
Neubau, erweitert
BSB (CL+)
2x QAA55
GND (CL-)
1x QAA74
1x AVS74
N1
Externe Speisung
DC +12 V SELV
Montage und Installation
Schutzart nach EN 60529
IP40
l
Im montierten Zustand
Erläuterung
Busspeisung BSB
An Anschluss G+ des
Reglers
Beachte Abschnitt "Externe
Speisung"
Verdrahtung
2-Draht
3-Draht, an Regler
3-Draht, mit externer
Speisung
BSB (CL+)
GND (CL+)
DC 12 V (G+)
1x QAA74
1x AVS74
N1
Hinweise
l Stromaufnahme: 36 mA pro Gerät
l Strombegrenzung: 1 A
Hinweis
Keine Hintergrundbeleuchtung
Mit Hintergrundbeleuchtung
Mit Hintergrundbeleuchtung
Mengengerüst (maximal)
1x AVS74, 1x QAA74,
2x QAA55
1x AVS74, 1x QAA74
1x AVS74, 3x QAA74
BSB (CL+)
GND (CL-)
DC 12 V AC 230 V
~
3x QAA74
1x AVS74
N1
