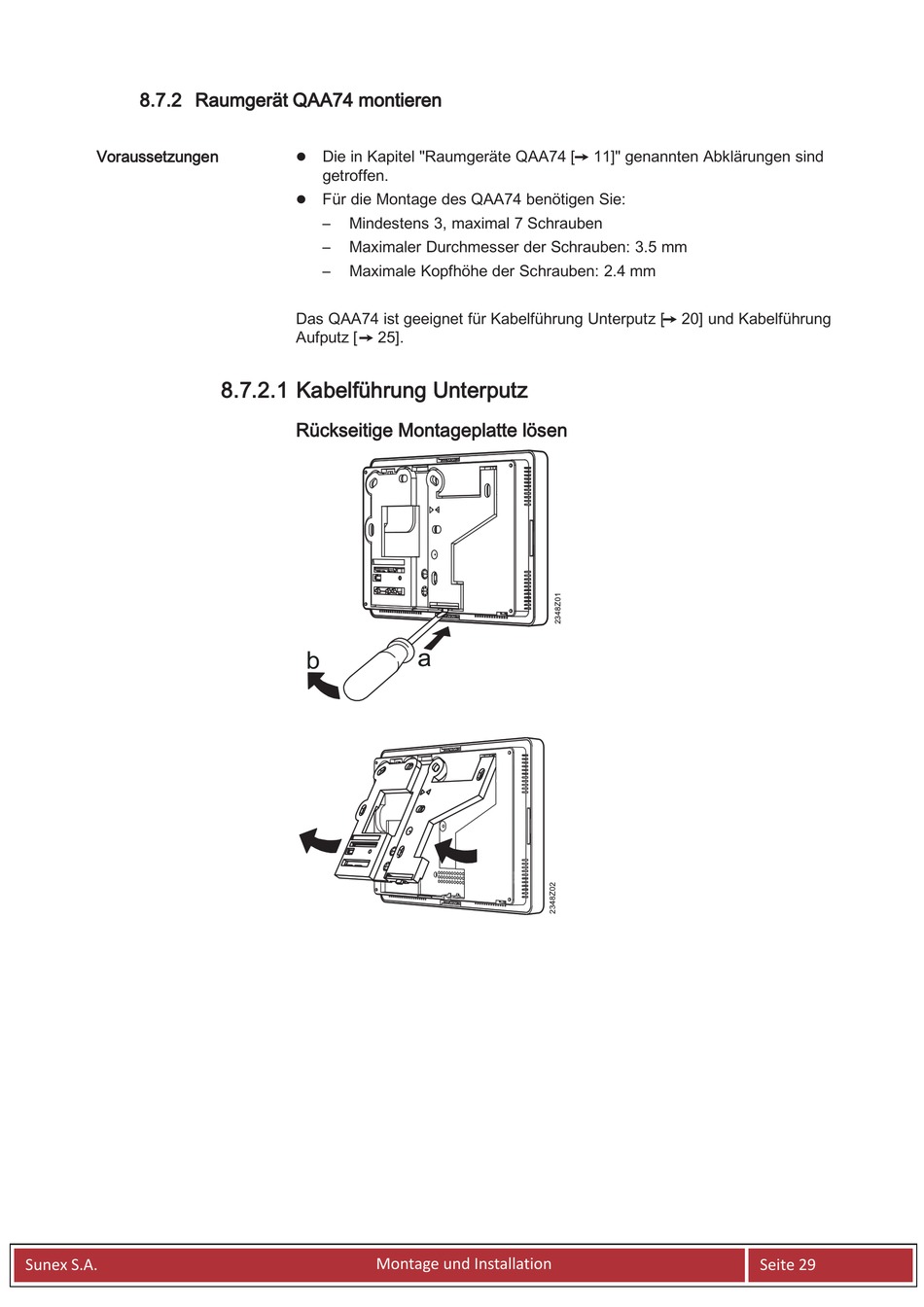

8.7.2 Raumgerät QAA74 montieren
Voraussetzungen
Sunex S.A.
Die in Kapitel "Raumgeräte QAA74 [➙ 11]" genannten Abklärungen sind
l
getroffen.
l Für die Montage des QAA74 benötigen Sie:
– Mindestens 3, maximal 7 Schrauben
– Maximaler Durchmesser der Schrauben: 3.5 mm
– Maximale Kopfhöhe der Schrauben: 2.4 mm
Das QAA74 ist geeignet für Kabelführung Unterputz [➙ 20] und Kabelführung
Aufputz [➙ 25].
8.7.2.1 Kabelführung Unterputz
Rückseitige Montageplatte lösen
b
Montage und Installation
Seite 29
