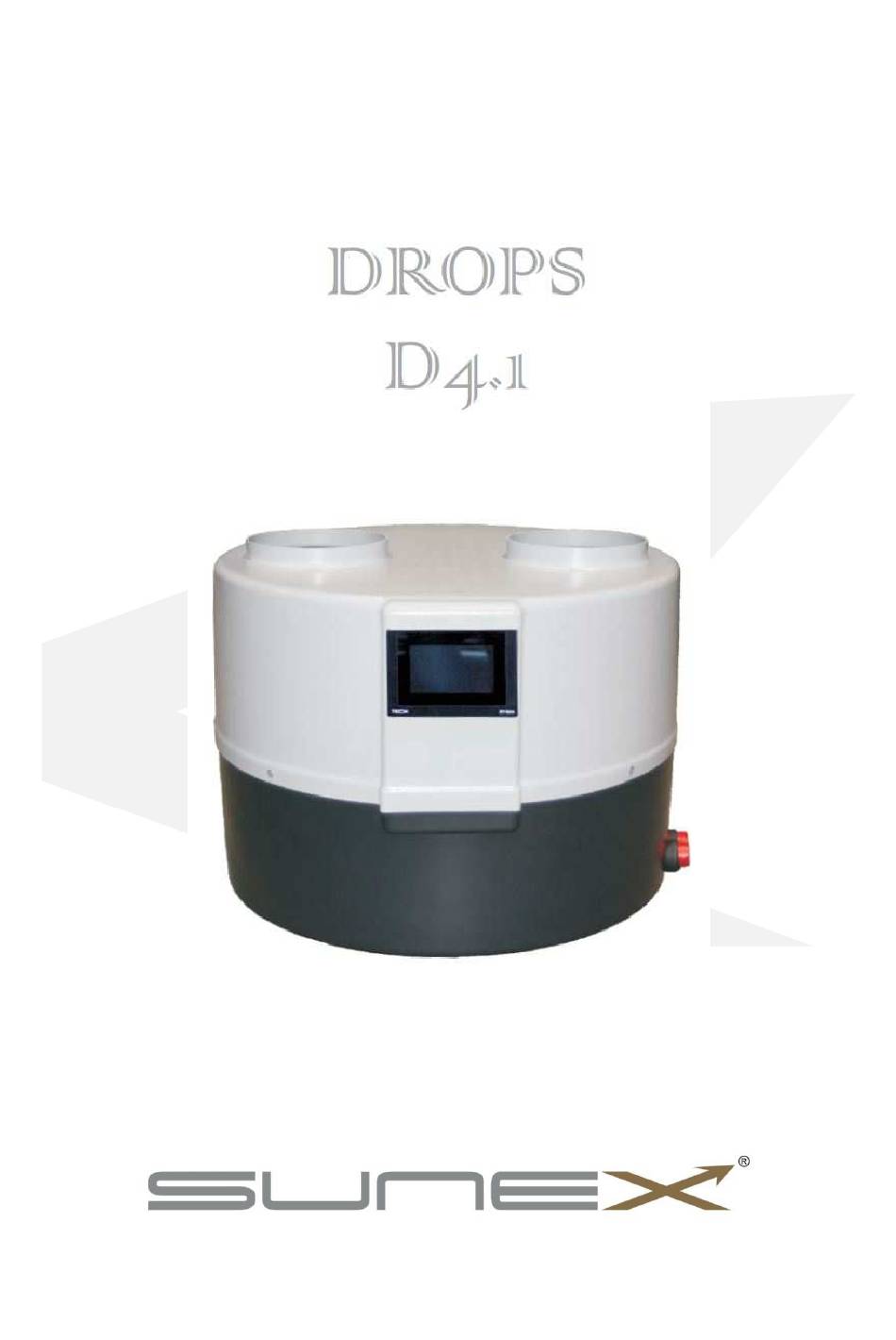

  • Seite 1 Bedien- und Montageanleitung Luft-Wasser Wärmepumpe Version: 4 07_2020...
  • Seite 3: Inhaltsverzeichnis

    12. Vorgehensweise nach der Lebensdauer des Gerätes ..................22 13. Elektrischer Schaltplan ............................ 23 14. Hydraulische Schaltpläne ..........................25 14.1 Schema 1 ............................... 25 15. Kühlkreisschema ............................. 27 16. Technische Daten ............................28 Inbetriebnahmeprotokoll Wärmepumpe DROPS D4.1 ..................30 Inbetriebnahmeprotokoll Wärmepumpe DROPS D4.1 ..................31...
  • Seite 4: Beschreibung Der Wärmepumpe

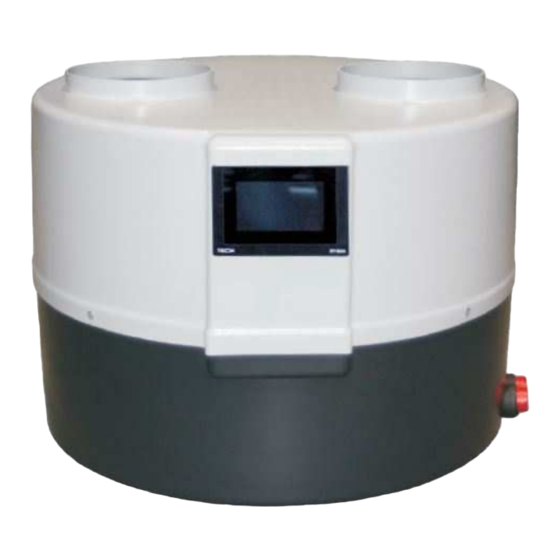

    1. Beschreibung der Wärmepumpe Die Wärmepumpe DROPS D4.1 ist ein Gerät für die Warmwasserbereitung. In der Wärmepumpe ist ein Rotationskompressor eingebaut der für hohe Verflüssigungstemperaturen (d.h. hohe Temperaturen der Brauchwassererwärmung) optimiert wurde. Der Luftstrom durch den Lamellen Wärmetauscher wird durch den modernen, effizienten und energiesparende Ventilator erzwungen.
  • Seite 5: Anschluss Des Hydraulikkreises

    Halten Sie einen Abstand zu den Trennwänden (Deckenwände usw.) ein, um eine problemlose Wartung der Wärmepumpe zu gewährleisten. Im unteren Teil des Wärmepumpengehäuses befindet sich eine Kondensatablassöffnung, an die der Ablaufschlauch angeschlossen werden muss. Es wird empfohlen, das Kondensat in die Kanalisation zu leiten und einen Siphon zu verwenden. 3.3 Anschluss des Hydraulikkreises Die Wärmepumpe hat einen eingebauten automatischen Entlüftungsventil, der dafür sorgt, dass sowohl der Kondensator als auch der gesamte Heizkreislauf entlüftet wird.
  • Seite 6 Die Luft aus einem Raum aufgenommen und in Die aus einem Raum aufgenommene Luft wird einen anderen Raum ausgestoßen. durch die Außenwand ausgestoßen. Die durch die Außenwand aufgenommene Luft Die durch die Außenwand aufgenommene Luft wird durch die Außenwand ausgestoßen. wird durch die Decke ausgestoßen.
  • Seite 7: Elektrischer Anschluss

    Die Wärmepumpe Steuereinheit und Rekuperation arbeiten unabhängig voneinander, deswegen sollten die Lüftungskanäle auch getrennt werden. Der Punkt ist, dass, wenn die Rekuperation funktioniert und die Wärmepumpe nicht funktioniert, die Luft frei zum Lüftungsauslass und nicht zur Wärmepumpe strömt. Dies würde die Effizienz des Ventilators der Rekuperation reduzieren. Hinweis: Darüber hinaus ist das Ansaugen und Ableiten von Luft aus dem Raum, in dem die Pumpe installiert ist, zulässig.
  • Seite 8: Beschreibung Der Reglerfunktionen

    4. Beschreibung der Reglerfunktionen Bedeutung der Symbole, die in der Steuerung bei der Inbetriebnahme angezeigt werden. Betriebsart des zusätzlichen Kontakts: 10- Betriebsart ECO /ECO+ Aktive SG Ende der Heizmöglichkeit 11- STANDBY-Taste Umschalten Funktion Beheizung Standby-Modus durch eingeschaltetem 12- Wochentag und aktuelle Uhrzeit Thermostat Thermostat 13- Betriebszustand der Speicherpumpe...
  • Seite 9: Hauptmenü

    5. Hauptmenü 5.1 Partybetrieb Nach dem Einschalten des Party-Modus erreicht der Wärmepumpen-Behälter schnellstmöglich die Solltemperatur. In diesem Modus sind alle verfügbaren Wärmequellen gleichzeitig in Betrieb. 5.2 Einstell. Antilegionellen Bei aktiviertem Legionellenmodus erwärmt sich der Boiler auf 70°C (Werkseinstellung) und hält diese Temperatur für einen bestimmten Zeitraum und kehrt dann in den Normalbetrieb zurück.
  • Seite 10: Software Version

    5.4.1 Verzögerung Tastensperre Wenn die Option Aktiver Schutz ausgewählt ist, sperrt die Steuerung den Zugriff auf die Menüfunktionen der Steuerung nach einer bestimmten Zeit der Inaktivität (Verzögerung Tastensperre). Um die Sperre der Steuerung. aufzuheben, ist die Eingabe eines vierstelligen Codes erforderlich, der in der Option Code ändern definiert werden kann.
  • Seite 11: Systemeinstellungen

    6. Systemeinstellungen 6.1 WW- Speicher Solltemp. Mit dieser Funktion wird die gewünschte Speichertemperatur eingestellt. Lüfter, Kompressor und Pumpe laufen, bis die eingestellte Tanktemperatur erreicht ist. 6.2 WW-Speicher Frostschutz Frostschutzfunktion des Speichers. Sie ist auch im "Standby"-Modus aktiv. 6.2.1 Frostschutz Wärmequelle Der Benutzer wählt das Gerät (Heizstab, Wärmepumpe) aus, das den Speicher vor dem Einfrieren schützen soll.
  • Seite 12: Wochenplan Aktiv

    6.3 Schaltzeiten Bei aktivierter Wochenregelung arbeitet die Wärmepumpe zu den eingestellten Zeiten im Komfortbetrieb und der Rest im Reduzierbetrieb. Die in den Betriebsarten eingestellten Temperaturen sind editierbar. 6.3.1 Wochenplan Aktiv In dieser Option können Sie die wöchentliche Kontrollaktivität aktivieren / deaktivieren. Hinweis: Die wöchentliche Kontrolle funktioniert erst nach dem Einstellen der aktuellen Uhrzeit und des Datums korrekt.
  • Seite 13 6.3.3 Komfort Temp. Der Benutzer stellt die Komforttemperatur ein, die die Steuerung aufrechterhalten soll, wenn der Komfortbetrieb im Wochenprogramm aktiv ist. 6.3.4 Reduzierte Temp. Der Benutzer stellt die reduzierte Temperatur ein, die die Steuerung beibehält, wenn der Reduzierbetrieb im Wochenprogramm aktiv ist. 6.4 Zirkulationspumpe Mit dieser Funktion wird die angeschlossene Umwälzpumpe aktiviert und individuelle Einstellungen vorgenommen.
  • Seite 14: Werkeinstellung

    6.6.3 DHCP Die aktive DHCP-Option lädt Netzwerkeinstellungen herunter, an die das ST-505-Modul angeschlossen ist: IP-Adresse, Netzwerkmaske, Gateway-Adresse, DNS-Adresse. 6.6.4 IP Adresse Manuelle Zuordnung einer IP-Adresse. 6.6.5 Netzmaske Manuelle Zuordnung einer Netzwerkmaske. 6.6.6 Gateway Adresse Manuelle Zuweisung einer Netzwerk-Gateway-Adresse. 6.6.7 DNS Adresse Manuelle Zuweisung einer DNS-Adresse.
  • Seite 15: Fachmannebene

    7. Fachmannebene Um das Service-Menü zu starten muss ein vierstellige Zugangscode eingegeben werden. 7.1 Aktorentest Diese Funktion ermöglicht es, jedes Gerät unabhängig von den anderen zu aktivieren um seine Handlungen zu validieren. Einzelne Geräte werden durch Drücken der entsprechenden Ikone eingeschaltet.
  • Seite 16: Legionella Einstellungen

    7.2 LEGIONELLA Einstellungen Die Funktion LEGIONELLA dient zur Desinfektion des Tanks. Im Servicemenü ist es möglich, einzelne Parameter dieser Funktion zu konfigurieren. 7.2.1 Antilegion./Solltemp. Mit dieser Funktion können Sie eine voreingestellte Desinfektionstemperatur definieren. 7.2.2 Legionellafunktionstag In dieser Registerkarte wird der Wochentag festgelegt, an dem die Legionellenfunktion ausgeführt wird.
  • Seite 17 7.3.6 Max. Abtauzeit Das Abtauen ist zeitlich begrenzt. Kann der Verdampfer nach dieser Zeit nicht mehr effektiv abgetaut werden, durchläuft die Wärmepumpe einen 10-minütigen Vorwärmzyklus, gefolgt von einem weiteren Abtauvorgang. Nach 3 erfolglosen Abtauversuchen wird eine Abtaufehlermeldung angezeigt. Die Wärmepumpe ist blockiert. Alle Schutzfunktionen bleiben aktiv. Die Wärmepumpe wird zurückgesetzt, wenn die Stromversorgung unterbrochen wird.
  • Seite 18 7.8 Betriebstemp./Min. Mit dieser Funktion wird die minimale Außentemperatur (Schwellenwert) eingestellt, unterhalb derer die Wärmepumpe nicht arbeitet. 7.9 Hyst.Betriebstemp./Min. AUS Hysterese minimalen Betriebstemperatur führt einer Toleranz für Schwelleneinschalttemperatur, um unerwünschte Schwingungen mit leichten Schwankungen der Einschalttemperatur zu vermeiden. Dies ist die Differenz zwischen der Einschalttemperatur der Wärmepumpe und der Abschalttemperatur (nach einem Temperaturabfall).
  • Seite 19: Standby-Modus

    Wird dieser Parameter innerhalb einer Stunde dreimal überschritten, wird das Gerät dauerhaft abgeschaltet. In diesem Fall ist ein Neustart des Gerätes nach dem Zurücksetzen des Temperaturalarms möglich. Die Steuerung aktiviert im Notfall den Heizungsausgang, um den Speicher zu erwärmen. 7.16 Verzögerung Kompressor Nach dem Start der Wärmepumpe werden zuerst der Ventilator und die Pumpe eingeschaltet, dann der Kompressor nach einigen Sekunden.
  • Seite 20: Sicherheit Und Alarmanlagen

    Brauchwassertemperaturen angezeigt (aktive Pufferpumpensteuerung). Zusätzlich steuert der Regler Standby-Modus Brauchwasserzirkulationspumpe gemäß eingestellten Betriebsprogramm. 9. Sicherheit und Alarmanlagen Um ein Höchstmaß an Sicherheit und störungsfreiem Betrieb zu gewährleisten, wird die Wärmepumpe durch Druckschalter mit automatischer Rückstellung geschützt, die im Kältekreislauf auf der Nieder- und Hochdruckseite installiert sind. Die Druckschalter sind mit der Steuerung verbunden.
  • Seite 21 Niederdruckschalterkreis überprüfen (normalerweise geschlossen) - Die Kontaktverbindung in der Klemmleiste überprüfen Ersetzen Niederdruckschalter - Gerät aus- und einschalten maximale - Sollwerttemperatur zu hoch Reduzieren Kontroltemperatur wurde - Sauglufttemperatur zu hoch gewünschte Temperatur überschritten. Nachricht: - Verunreinigter Verdampfer - Bereitstellung von Luft mit Kontroltemperatur Verschmutzter Filter...
  • Seite 22: Wartung

    Achtung: Vor der Wartung der Wärmepumpe sollte sie vom Netz getrennt werden. 11. SG READY Funktion Die Wärmepumpe DROPS D4.1 ist für den Einsatz mit Photovoltaikmodulen und Energiepreisen konzipiert. Die Steuerung verfügt über einen zusätzlichen potentialfreien Schließerkontakt. Nach dem Auslösen des Kontakts wird die Wärmepumpe gestartet und der Brauchwasserspeicher auf die in der SG-Funktion eingestellte Temperatur geladen.
  • Seite 23: Elektrischer Schaltplan

    13. Elektrischer Schaltplan 13.1 Anschluss von Geräten an die Steuerung...
  • Seite 24: Anschluss Von Sensoren

    13.2. Anschluss von Sensoren...
  • Seite 25: Hydraulische Schaltpläne

    14. Hydraulische Schaltpläne 14.1 Schema 1...
  • Seite 26 14.2 Schema 2...
  • Seite 27: Kühlkreisschema

    15. Kühlkreisschema...
  • Seite 28: Technische Daten

    16. Technische Daten Anwendungsbereich Außentemperatur °C min: +5 /max 43 Temperatur des Warmwassers aus der Wärmepumpe °C max 60 Temperatur des Warmwassers mit Elektroheizstab °C Minimaler Einbauraum Wärmeträgermedium Wasser Elektrische Parameter Elektrische Energieversorgung 1/N/PE 220-240V/50Hz Empfohlener Schutz Maximaler Anlaufstrom 15,2 Maximaler Betriebsstrom der Wärmepumpe Ventilator Stromverbrauch...
  • Seite 29 Die COP-Werte sowie die Aufheizzeit wurden unter den folgenden Bedingungen bennant: Einlasslufttemperatur: 20°C Die Pumpe ist direkt an einen 200l Wasserspeicher angeschlossen. Die Luft wird direkt aus dem Raum angesaugt. Bei anderen Bedingungen können sich die obigen Werte ändern. Der Hersteller haftet nicht für Störungen oder Schäden an der Wärmepumpe die durch eine falsche Auswahl der Speicherkapazität verursacht wurden.
  • Seite 30: Inbetriebnahmeprotokoll Wärmepumpe Drops D4.1

    Inbetriebnahmeprotokoll Wärmepumpe DROPS D4.1 Kopie für den Investor Seriennummer des Gerätes Name und Adresse des Investors Vorname, Nachname der Person die die erste Inbetriebnahme vornimmt Aufstellungsort z.B. Kellergeschoss Luftkanäle Durchmesser: Material: Heizungsrohrleitung Durchmesser: Material: Heizungsschema gemäß Schemanummer: Anderer: der Bedienungsanleitung...
  • Seite 31: Inbetriebnahmeprotokoll Wärmepumpe Drops D4.1

    Inbetriebnahmeprotokoll Wärmepumpe DROPS D4.1 eine Kopie für den Hersteller des Geräts Seriennummer des Gerätes Name und Adresse des Investors Vorname, Nachname der Person die die erste Inbetriebnahme vornimmt Aufstellungsort z.B. Kellergeschoss Luftkanäle Durchmesser: Material: Heizungsrohrleitung Durchmesser: Material: Heizungsschema Gemäß Schemanummer:...
  • Seite 32 Beschwerdeformular beizufügen, das an den Hersteller zu senden ist. Das Protokoll bildet die Grundlage für die Bestimmung der Richtigkeit der Auswahl und der Installationsmethode des Gerätes. Kontaktdaten des Herstellers: SUNEX S.A. 47-400 Racibórz ul. Piaskowa 7 +48 32 414 92 12 +48 32 414 92 13 info@sunex.pl...
