- Seite 1 Bedienungsanleitung Version 1.03_08_2023...
- Seite 2 Wartung .........................16 4. Technische Daten ......................18 4.1. Tabelle Technische Daten ..................18 4.2. Abmessungen: ......................19 4.3. Detaillierte Ansicht der Komponenten ................21 4.4. Elektrischer Schaltplan NEXUS M8 EVI ..............25 4.5. Elektrischer Schaltplan NEXUS M13/M18 ..............26 4.6. Elektrischer Schaltplan NEXUS M35 EVI ..............27...
- Seite 3 Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Um einen störungsfreien Betrieb zu gewährleisten und Unfälle durch unsachgemäßen Gebrauch zu vermeiden, lesen Sie bitte diese Anleitung vor der Installation oder Inbetriebnahme sorgfältig durch. Bitte beachten Sie auch besonders die Warnhinweise, Verbote und Vorsichtsmaßnahmen.

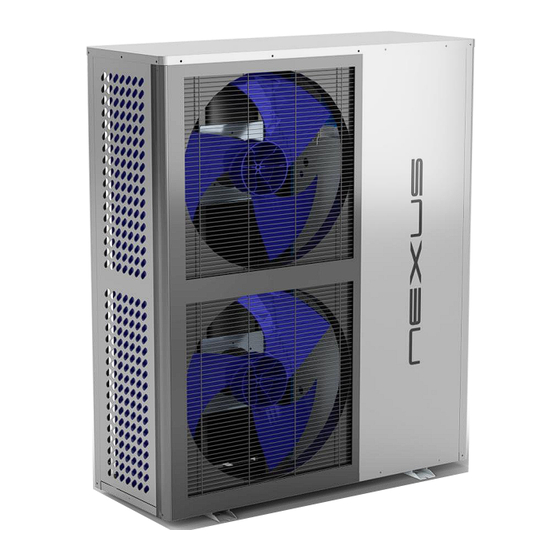

- Seite 4 1. Einleitung Produktübersicht Die NEXUS M EVI-Wärmepumpe gewinnt die Energie aus der unteren Quelle, der Luft, indem sie dem Kältemittel die richtigen Verdampfungsbedingungen bietet. Anschließend verdichtet sie die Luft, wodurch Wärmeenergie erzeugt wird. Die einzigartige Hochtemperatur- Wärmepumpe wird häufig zum Heizen von Wohnungen eingesetzt. Dank ihrer innovativen und fortschrittlichen Technologie kann die Wärmepumpe sehr gut bei -30 ℃...
- Seite 5 Der Benutzer des Geräts ist dafür verantwortlich, dass die mit dem Gerät gelieferte Anleitung korrekt aufbewahrt wird und dass er mit ihrem Inhalt vertraut ist und die beschriebenen Sicherheitshinweise beachtet. Es ist verboten, das Gerät für andere als die vorgesehenen Zwecke zu verwenden.
- Seite 6 2.2. Hydraulische Anforderungen Es wird empfohlen, an den Wasserein- und -Auslassanschlüssen Schnellkupplungen zu installieren. Intern verzinkte Rohre sind im Wärmepumpenkreislauf nicht zulässig. HINWEIS —Der erforderliche Wasserdurchfluss durch die Wärmepumpe muss eingehalten werden. Anforderungen hinsichtlich der Hydraulikanlage 1. Es ist sicher zu stellen, dass alle Installationskomponenten korrekt angeschlossen sind, und anschließend ist eine Dichtheits- und Wasserdruckprüfung durchzuführen.
- Seite 7 Stromanschluss Die elektrischen Parameter sind in der Tabelle mit den technischen Daten angegeben: Die Wärmepumpe sollte über einen eigenen Stromkreis verfügen. Dieser muss gemäß den geltenden Normen und Vorschriften des betreffenden Landes abgesichert sein. Der zulässige Betriebsspannungsbereich sollte innerhalb von ±10 % der Nennspannung liegen.
- Seite 8 verboten, die Wärmepumpe an Orten zu montieren, an denen Kältemittel in das Gebäude eindringen kann. Es ist verboten, die Wärmepumpe in einem geschlossenen Raum zu installieren. Die Wärmepumpe sollte in einem offenen, gut belüfteten Bereich installiert werden. Die Pumpe muss in ausreichender Höhe installiert werden, damit sie nicht von Schnee bedeckt werden kann.
- Seite 9 Es muss sichergestellt werden, dass das Kondensat aus dem Verdampfer der Wärmepumpe ausreichend abgeleitet wird. Zu diesem Zweck kann ein Ablauf unter der Wärmepumpe vorbereitet werden. Ist dies nicht möglich, ist eine mit einem Heizkabel versehene Abtropfschale zu installieren. Daran sollte ein Abflussrohr angeschlossen werden, das in eine Abtropfschale abfließt.
- Seite 10 2.7. Empfohlene Installationsmethoden Für Heizungs- und Brauchwassersysteme: Schema der Systeminstallation in Abbildung für die WP Nexus M8, M13 und M18.
- Seite 11 Schema der Systeminstallation in Abbildung für die WP Nexus M35.
- Seite 12 Der Schaltplan für das Gerät ist im Abschnitt Technische Daten: Elektrischer Schaltplan zu finden. An der Wärmepumpe sind Anschlüsse vorhanden für: Umwälzpumpe (maximale Stromaufnahme: 1A), Umschaltventil und Schütze für Zusatzheizstäbe (Heizstab für Warmwasser und Zentralheizung). Das Modell und der Typ des Schützes sollten entsprechend der Leistung des Heizstabs ausgewählt werden.
- Seite 13 STAHLROHRE Ø28 Cu 1400 Ø35 Cu 1400 Bei Verwendung der Grundfos-Pumpe UPM3L 25-75 K M18 EVI ANZAHL DER INNEN- MIN. IM UMLAUF MAXIMALE ROHRTYP DURCHMESSER ROHRLÄNGE DURCHFLUSS BEFINDLICHEN DES ROHRES KNIESTÜCKE KUNSTSTOFFROHRE Ø40 PN20 26,6 1900 Ø40 PN16 1900 STAHLROHRE Ø28 Cu 1900 Ø35 Cu...
- Seite 14 Ø63 PN20 5000 STAHLROHRE Ø35 Cu 5000 5000 Ø42 Cu bei Verwendung einer Wilo Yonos Maxo 25/0,5-12 Pumpe 2.9. Heizkurve Die Solltemperatur im Heizbetrieb kann automatisch in Abhängigkeit von der Außentemperatur angepasst werden. Der Zielbereich für die automatische Temperaturregelung beträgt 20-60℃. Wenn Parameter P22=1...
- Seite 15 2.10. Optionaler Elektroheizstab Brauchwasser Voraussetzung für die Einschaltung (alle folgenden Bedingungen müssen erfüllt sein) Die Pumpe muss sich im Warmwasserbetrieb befinden, Der Kompressor muss für die eingestellte Zeit laufen (Standard: 30 Minuten), Es ist ein Warmwasserbedarf aufgetreten und die Temperatur des Wasserspeichers ist ≤55℃, ...
- Seite 16 sichergestellt werden, dass das Wasser nicht direkt auf die Pumpe läuft. 6. Die Wärmepumpe darf nicht in Betrieb genommen werden, wenn ein elektrisches Teil mit Wasser in Berührung gekommen ist. Wenden Sie sich an einen autorisierten Installateur/Servicetechniker. 7. Wenn die Wärmepumpe für längere Zeit nicht in Betrieb ist, sollte sie ausgeschaltet und vom Stromnetz sowie vom Wassersystem getrennt werden.
- Seite 17 zum Gebäude sollte einmal im Jahr überprüft werden. Die Isolierung muss durchgängig und ohne Beschädigungen sein. 10. Die Wärmepumpe muss jährlich einer Überprüfung unterzogen werden. Die Inspektion muss einer Person F-Gas-Zertifizierung entsprechenden energetischen Genehmigung durchgeführt werden. 11. Wenn ein längerer Stillstand der Wärmepumpe geplant ist, sollte sie von der Stromversorgung getrennt und das Wassersystem vom Verflüssiger zum Gebäude entleert werden.
- Seite 18 4. Technische Daten 4.1. Tabelle Technische Daten...
- Seite 19 4.2. Abmessungen: Nexus M8 EVI Nexus M13 EVI...
- Seite 20 Nexus M18EVI Nexus M35 EVI Anmerkung: Um das Produkt zu verbessern, behält sich der Hersteller das Recht vor, Spezifikationen ohne vorherige Ankündigung zu ändern. Detaillierte Angaben finden Sie auf dem Typenschild des Geräts.
- Seite 21 4.3. Detaillierte Ansicht der Komponenten NEXUS M8 EVI Gehäuse Obere Abdeckung Kompressor Inverter Flüssigkeitstank Steuertafel Plattenwärmetauscher Gitternetz auf der Rückseite Plattenwärmetauscher Hintere Seitenwand Mittelstütze Klemmleiste Motorhalterung Umschaltleiste Motor Durchflusssensor Ventilator 4-Wege-Ventil Vordere rechte Seitenwand Manometer Frontplatte Rechte Seitenwand Verdampferabdeckung Trockenmittel-Filter...
- Seite 22 NEXUS M13 EVI Untere Basis Obere Abdeckung Kompressor Inverter Flüssigkeitstank Hauptplatine Plattenwärmetauscher Hinteres Gitter Plattenwärmetauscher Hintere Seitenwand Mittelstütze Klemmleiste Motorhalterung Übergabeklemmleiste Motor Durchflusssensor Ventilator 4-Wege-Ventil Gehäuse Manometer Verdampferabdeckung Rechte Seitenwand Befestigungsplatte Trockenmittel-Filter Linkes Gitter EMC-Filter Verdampfer Hochdruckschalter Oberer Rahmen Niederdruckschalter Elektrischer Schaltkasten Elektronisches Expansionsventil Abdeckung des Schaltkastens...
- Seite 23 NEXUS M18 EVI Gehäuse TRW22031101-01 Hintere Seitenwand TRW22031101-09 Klemmleiste 802016-0800 EMC-Filter 802010-0202 Kompressor 801001-0379 4-Wege-Ventil 801017-0004 Plattenwärmetauscher 801001-0379 Klemmleiste 802016-0552 Plattenwärmetauscher 801003-0283 Klemmleiste 802016-0511 Mittelstütze 801003-0001 Klemmleiste 802016-0000 Motorhalterung TRW22031101-12 Durchflusssensor 802039-0001 Motor TRW22031101-18 Manometer 801014-0302 Ventilator 802042-1102 Trockenmittel-Filter 801008-0103 Vordere rechte Seitenwand 802043-0305 Hochdruckschalter...
- Seite 24 NEXUS M35 EVI Untere Basis Hauptplatine Kompressor Hinteres Gitter Plattenwärmetauscher Steuerplatine Flüssigkeitstank Hintere Seitenwand Plattenwärmetauscher Übertragungsklemme Mittelstütze Zwischenrelais Motorhalterung Übertragungsklemmenleiste Motor Übertragungsklemmenleiste Ventilator Übertragungsklemmenleiste Vordere rechte Seitenwand Manometer Frontplatte Durchflusssensor Verdampferabdeckung 4-Wege-Ventil Gitter links Trocknungsmittelfilter Verdampfer Nadelventil Abdeckung Hochdruckschalter Oberer Rahmen Niederdruckschalter Abdeckung des Schaltkastens 1 Elektronisches Expansionsventil...
- Seite 25 4.4. Elektrischer Schaltplan NEXUS M8 EVI...
- Seite 26 4.5. Elektrischer Schaltplan NEXUS M13/M18...
- Seite 27 4.6. Elektrischer Schaltplan NEXUS M35 EVI...
- Seite 28 Beschreibung der Schemata Stromversorgung Ausgänge Water tank heater Brauchwassererheizstab -> Anschluss über Schütz Pump Umwälzpumpe 3Way valve Puffer/BW-Umleitungsventil Neutral Linkage switch Linkage switch E-heater ZH-Heizungsventil ->Verbindung über Schütz Neutral line Sensoren Heating coil temp Kondensator-Sensor Water tank temp BW-Sensor Water inlet temp Rücklaufsensor des Verflüssigers Exhaust gas temp Sensor für die Ausblastemperatur...
- Seite 29 Kontakt zum Hersteller: SUNEX S.A. 47-400 Racibórz Piaskowa 7 +48 32 414 92 12 +48 32 414 92 13 info@sunex.pl...
