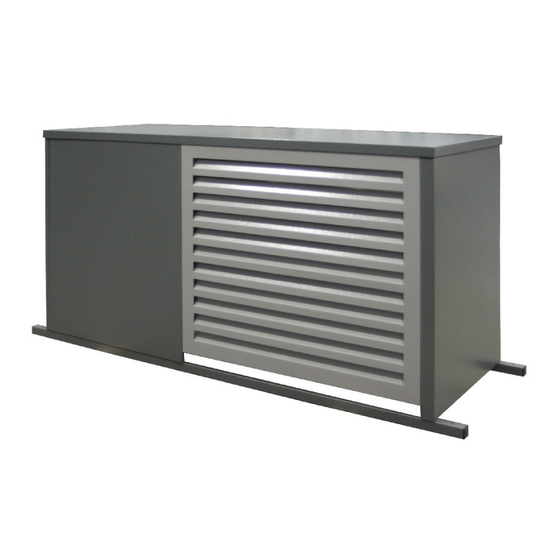

- Seite 1 Wärmepumpe LUFT / WASSER 9, 14 BEDIENUNGS- UND MONTAGE-ANLEITUNG Version 1.1 06102014...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Die Beschreibung der Tätigkeit der Vorrichtung ................4 Sicherheit ............................5 Gebrauch ............................5 2.2. CE- Bezeichnung ..........................5 Installation ............................6 3.1. Elektrische Verbindung......................6 Montage ............................7 Montagestelle..........................7 Transport ............................8 Empfehlungen während der Installation ..................9 Bezeichnung der Stutzen des Heizumlaufes der Wärmepumpe ........... 9 Erster Start der Wärmepumpe .................... -
Seite 4: Die Beschreibung Der Tätigkeit Der Vorrichtung
Die Arbeit des Gerätes wird von einen fortgeschrittenen Treiber gesteuert. Alle Änderungen von Parametern des Gerätes können nur vom Personal durchgeführt werden, das ein ausreichendes Wissen im gegebenen Bereich hat. SSuus Sunex S.A. Seite 4 Die Beschreibung der Tätigkeit der Vorrichtung... -
Seite 5: Sicherheit
Der Eingriff in die Ausen befindlichen Baugruppen der Pumpe ist für den Benutzer unzulässig. Alle mit diesem Element verbundenen Arbeiten dürfen nur durch qualifizierten Personal durchgeführt werden. 2.2. CE- Bezeichnung Das Gerät erfüllt die Anforderungen der Richtlinie der elektromagnetischen Kompatibilität sowie die Schwachstromrichtlinien. SSuus Sunex S.A. Seite 5 Sicherheit / CE... -
Seite 6: Installation
- Treiber Sicherung. Alle Absicherungen sind Klassen B. Wenn in dem Gebäude wo die Wärmepumpe installiert werden soll ein Fehlerstromschutzschalter eingebaut ist, es wird empfohlen eine selektiven- Fehlerstromschutzschalter einzubauen, oder Konsultation mit einen Fachmann. SSuus Sunex S.A. Seite 6 Instalation... -
Seite 7: Montage
Rasen oder Vegetation u. ä. auffinden in dem Zweck der Einschränkung der entstehenden Klänge der Arbeitenden Pumpe. Es wird empfohlen eine Dränage oder eine Kanalisation auszuführen um den Kondensat abzuführen. Achtung!! Das Gebiet des einsaugen und ausblasen der Luft sollte keinesfalls eingegrenzt sein! SSuus Sunex S.A. Montage Seite 7... -
Seite 8: Transport
In dem Unterteil des Gehäuses befindet sich ein Tragkonstruktion Verlängerung die zum Transport des Gerätes dient. Die maximale Abweichung von dem horizontalen darf nicht größer sein als 15° in jeder Richtung. Nicht Befolgung der vorliegend Richtlinien kann zu irreversiblen Beschädigungen der Vorrichtungen führen. SSuus Sunex S.A. Transport Seite 8... -
Seite 9: Empfehlungen Während Der Installation
Land geltende Vorschriften in diesem Bereich beachten. Notwendig ist den schrägen Filter vor dem Kondensator zu montieren (die Rückkehr zu der Wärmepumpe). 6.2 Bezeichnung der Stutzen des Heizumlaufes der Wärmepumpe Versorgung Heizanlage Rückkehr Heizanlage SSuus Sunex S.A. Heizsystem Anschluß Seite 9... -
Seite 10: Erster Start Der Wärmepumpe
7. Vor der ersten Inbetriebsetzung der Wärmepumpe sollte für mindestens 1 Stunde der elektrische Tauchsieder des Gehäuses des Kompressors eingeschaltet werden. Manuelle einschalten des elektrischen Tauchsieders befindet sich im Menü unter Ausgangs Test. Der Ausgang Symbol des Tauchsieders entsprechend der Beschreibung der Betriebsanleitung der Wärmepumpe. SSuus Sunex S.A. Erster Start Seite 10... - Seite 11 Im Falle eine Havarie sollte die Stromversorgung der Wärmepumpe abgekoppelt werden und unverzüglich den Service benachrichtigen. Wenn die Heizungsinstallation der Wärmepumpe mit Wasser gefüllt ist und schätzungsweise für paar Tage wird die Anlage abgeschaltet, sollte die Installation entleert werden und mit Luft durchgeblasen werden. SSuus Erster Start Sunex S.A. Seite 11...
-
Seite 12: Hydraulikschema
Achtung!! Die Rohrleitung der Rückkehr der Heizanlage (Eingang der Pompe) sollte mit einem schrägen Filter ausstattet werden! Den Filter so nah wie möglich an den Austauscher (Kondensator) der Wärmepumpe montieren. Achtung!! Die für das ordnungsgemäße Funktionieren des Systems erforderlich Sensoren sind vorkonfiguriert im Treiber. SSuus Sunex S.A. Hydraulikschema Seite 12... - Seite 13 4 - EXPANSIONSGEFÄSS ZENTRALHEIZUNG SYSTEM 5 - ELEKTRISCHER TAUCHSIEDER Schema Nr. 3 Achtung!! In dem Treiber sollte der Sensor des Nutzheißwasser B3 ausgeschaltet werden (sieh die S. 36 ). Andernfalls kann ein Fehler auftauchen. SSuus Sunex S.A. Seite 13 Hydraulikschema...
- Seite 14 Achtung!! Im Falle das die Wärmepumpe an die Rohrschlange oder Austauscher Angeschlossen werden soll, sollte man den Austauscher über die jeweilige Wärme Austauschfläche auswählen. Die allzu kleine Rohrschlange kann zu häufigen ausschalten der Wärmepumpe und den Übergang in den Notmodus führen. SSuus Sunex S.A. Hydraulikschema Seite 14...
-
Seite 15: Elektroschema. Verbindungsanweisung
8. Elektroschema. Verbindungsanweisung KONTROLLEUR DER WÄRMEPUMPE SSuus Sunex S.A. Seite 15 Elektroschema... - Seite 16 BX3 Sensor-Eingang BX3 Masse BX4 Sensor-Eingang BX4 Masse BSB Verbindung BSB Masse BSB Stromversorgung DC 0…10 V -Eingang H1 Masse DC 0…10 V -Eingang H3 GX1 Stromversorgung 5V/12V (für Sensor) X100 I/O Modul AVS55.196 oder AVS55.199 SSuus Sunex S.A. Elektroschema Seite 16...
- Seite 17 QX2' Multifunktionaler Ausgang QX2' (umgekehrt) Neutralleiter FX3 Phase AC 230 V QX3 Multifunktionaler Ausgang QX3 QX4 Multifunktionaler Ausgang QX4 QX4' Multifunktionaler Ausgang QX4' (umgekehrt) Neutralleiter QX5' Multifunktionaler Ausgang QX5 Neutralleiter ZX6 Triac- Ausgang ZX6 Neutralleiter SSuus Sunex S.A. Seite 17 Elektroschema...
-
Seite 18: Anschluss Der Verbindungen Des Moduls Eingang/Ausgang Der Wärmepumpe
8.1. Anschluss der Verbindungen des Moduls Eingang/Ausgang der Wärmepumpe SSuus Sunex S.A. Seite 18 Elektroschema... - Seite 19 Spule A WX31 Spule B DC 12 V DC 12 V Hochspannung Anschlüsse Gebrauch Hauptstromversorgung, Phasenleiter AC 230V ↓ Hauptstromversorgung, Schutzleiter PE Hauptstromversorgung, Neutralleiter QX35 Multifunktionaler Ausgang QX35 QX35' Multifunktionaler Ausgang QX35' X115 Neutralleiter SSuus Sunex S.A. Elektroschema Seite 19...
-
Seite 20: Verbindung Leitungsdrähte - Belastung
8.2. Verbindung Leitungsdrähte - Belastung SSuus Sunex S.A. Seite 20 Elektroschema... -
Seite 21: Legende
Q2 – Zirkulationspumpe der Heizung Q3 – Elektroheizeinsatz des Gehäuses Q4 – Magnetventil Q5 – Rückschlagventil Q6 – Optionaler Ausgang Q7 – Kompressor Q8 – Druck Sensor Q9 – Stromversorgung Q10 – Druck Sensor (Überhitzung) 24V DC SSuus Sunex S.A. Elektroschema Seite 21... -
Seite 22: Klemmleiste - Der Sensorische Teil
8.4. Klemmleiste - der sensorische Teil SPULE EXPANSIONSVENTIL AUßENTEMPERATUR SENSOR TEMPERATURSENSOR RÜCKKEHR TEMPERATUR NUTZHEIßWASSER PUFFER-TEMPERATUR TEMP. DES ÜBERHITZUNG SAUGWIRKUNGSSENSOR DES GASES SENSOR DES HEIßEN GASES TEMPERATURSENSOR DES VERDAMPFERS SENSOR DER UNTEREN QUELLE -EINGANG SSuus Sunex S.A. Elektroschema Seite 22... - Seite 23 7 ELEKTRISCHE VERSORGUNG DRUCKTRANSMITTER 8 RELAY VERDICHTER 1 VENTILATOR 2 UMWÄLZPUMPE 3 KURBELGEHAUSEHEIZUNG 4 VERDAMPFER MAGNETVENTIL 5 UMSCHALTVENTIL 6 OPTIONALER AUSGANG 7 VERDICHTER 8 NIEDER DRUCK UND HOCHDRUCK PRESSOSTAT 9 STROMVERSORGUNG 10 PRESSOSTAT MIT TRANSMITTER (ÜBERHITZUNG ) SSuus Sunex S.A. Seite 23 Markierungskarte...
- Seite 24 6 TEMPERATURFÜHLER SAUG GAS 7 HEIßGASFÜHLER 8 TEMPERATURFÜHLER VERDAMPFER 9 TEMPERATURFÜHLER WÄRMEQUELLE *Objekte mit grüner Farbe markiert sind vom Gerätehersteller verbunden. Produkte mit rot markiert, sollten bei der Installation vor der Inbetriebnahme angeschlossen werden. SSuus Sunex S.A. Markierungskarte Seite 24...
-
Seite 25: Druckschalter Des Hoch- Und Tief-Drucks
8.6. Druckschalter des Hoch- und Tief-drucks Die Fabrikeinstellung des niedrig- und Hoch-drukes können lediglich nach der Konsultation mit dem Hersteller der Pumpe geändert werden. Einrichtung unter Spannung! Schaltplan SSuus Sunex S.A. Elektroschema Seite 25... -
Seite 26: Anschluss Der Benutzeroberfläche Zu Dem Regler
8.7 Anschluss der Benutzeroberfläche zu dem Regler Klemme Kennzeichen Regler-Klemme Versorgung +12V DC SSuus Sunex S.A. Elektroschema Seite 26... - Seite 27 SSuus Sunex S.A. Seite 27 Montage und Installation...
- Seite 28 SSuus Sunex S.A. Montage und Installation Seite 28...
- Seite 29 SSuus Sunex S.A. Montage und Installation Seite 29...
- Seite 30 SSuus Sunex S.A. Montage und Installation Seite 30...
- Seite 31 SSuus Sunex S.A. Seite 31 Montage und Installation...
- Seite 32 SSuus Sunex S.A. Seite 32 Montage und Installation...
- Seite 33 SSuus Sunex S.A. Seite 33 Montage und Installation...
- Seite 34 SSuus Sunex S.A. Montage und Installation Seite 34...
- Seite 35 SSuus Sunex S.A. Montage und Installation Seite 35...
-
Seite 36: Konfiguration Der Ein- Und Aus-Gänge Des Treibers
Zugriffsebene zu aktivieren, öffnen Sie das Menü und dann 3 Sekunden lang den Knopf drücken. Nach dem die Zugriffsebene erreicht wird wählen Sie die ebne Fachkraft und dann die Registerkarte Setup, als nächstes die gesuchte Nummer der Linie. SSuus Montage und Installation Sunex S.A. Seite 36 Montage und Installation... - Seite 37 Verdampfungsfühler EVI B87 ¦ TWW Vorreglerfühler B35 ¦ Schienenvorl'fühler 2 B11 ¦Schienenrücklauffühler B73 ¦ Quellenzw'kreis Vorl' B93 ¦ Quellenzw'kreis Rückl' B94 ¦ Sauggasfühler Kühlen B88 Achtung! Die Änderung anderer Parameter als die oben aufgeführten kann zu Schäden am Gerät führen! SSuus Montage und Installation Sunex S.A. Seite 37...
-
Seite 38: Technische Daten
Technische Daten Model NEXUS 9 NEXUS 14 Effizienz / COP j.m. A7/W35 / COP 7,7 / 3,75 13,8 / 4,09 A2/W35 / COP 6,5 / 3,23 11,6 / 3,55 A-7/W35 / COP 5,2 / 2,64 9,3 / 2,92 Technische Daten... -
Seite 39: Ausmaße Der Wärmepumpe
Masse Gehäuse Stahl Pulver-beschichtet Stahl Pulver-beschichtet Elektrischer Anschluß Versorgung 400V 3~ 50Hz 400V 3~ 50Hz Netzkabel 5x2,5 5x2,5 Sicherheit Typ/mA RCD/30 RCD/30 Maximaler Arbeits- Strom 9.1 Ausmaße der Wärmepumpe Nexus 9 Nexus 14 SSuus Sunex S.A. Seite 39 Technische Daten... -
Seite 40: Anhang An Die Anleitung
Wärmepumpe B91: unteren Quelle Nein Nein - Verbindungen des Temper.-Sensor Sensors überprüfen - im Falle der Feststellung das der Sensor beschädigt ist, einen neuen einbauen (in der Übereinstimmung mit der Spezifikation) SSuus Sunex S.A. Liste der möglichen Fehler Seite 40... - Seite 41 Übereinstimmung mit der Spezifikation) B4: Pufferspeicher Nein - Verbindungen des Temper.-Sensor Sensors überprüfen - im Falle der Feststellung das der Sensor beschädigt ist, einen neuen einbauen (in der Übereinstimmung mit der Spezifikation) SSuus Sunex S.A. Liste der möglichen Fehler Seite 41...
- Seite 42 Starts Hilfe von der Benutzerschnittstelle Heizungszirkulation zurückstellen Hoher Druck Nein Wärmepumpe mit der während des Hilfe von der Erhitzens von Benutzerschnittstelle Nutzwasser beim zurückstellen und den Start Installateur informieren SSuus Sunex S.A. Liste der möglichen Fehler Seite 42...
- Seite 43 Kondensator verursacht. Schlechter Empfang ergibt sich aus den zu geringen Durchfluss oder zu geringe Kapazität der Rohrschlange. Fehler 225, 247: Fehler die durch die Pumpeneinstellungen verursacht werden die nicht für die Bedingungen am Aufstellort der Wärmepumpe adaptiert wurden. SSuus Sunex S.A. Liste der möglichen Fehler Seite 43...
-
Seite 44: Sensoren Zusammenstellung
NTC 10K Temper.-Sensor Nutzwasser B3 (B31) NTC 10K Druck- Sensor zusammen mit dem Konverter Spezielle Zuweisung für -1...+9 bar Kühlmittel. Versorgung: 24VDC Ausgangs Signal: 0-10V Der Hersteller behält sich das Recht auf Änderungen vor. SSuus Sunex S.A. Sensoren Zusammenstellung Seite 44... - Seite 45 Notizen SSuus Sunex S.A. Notizen Seite 45...
