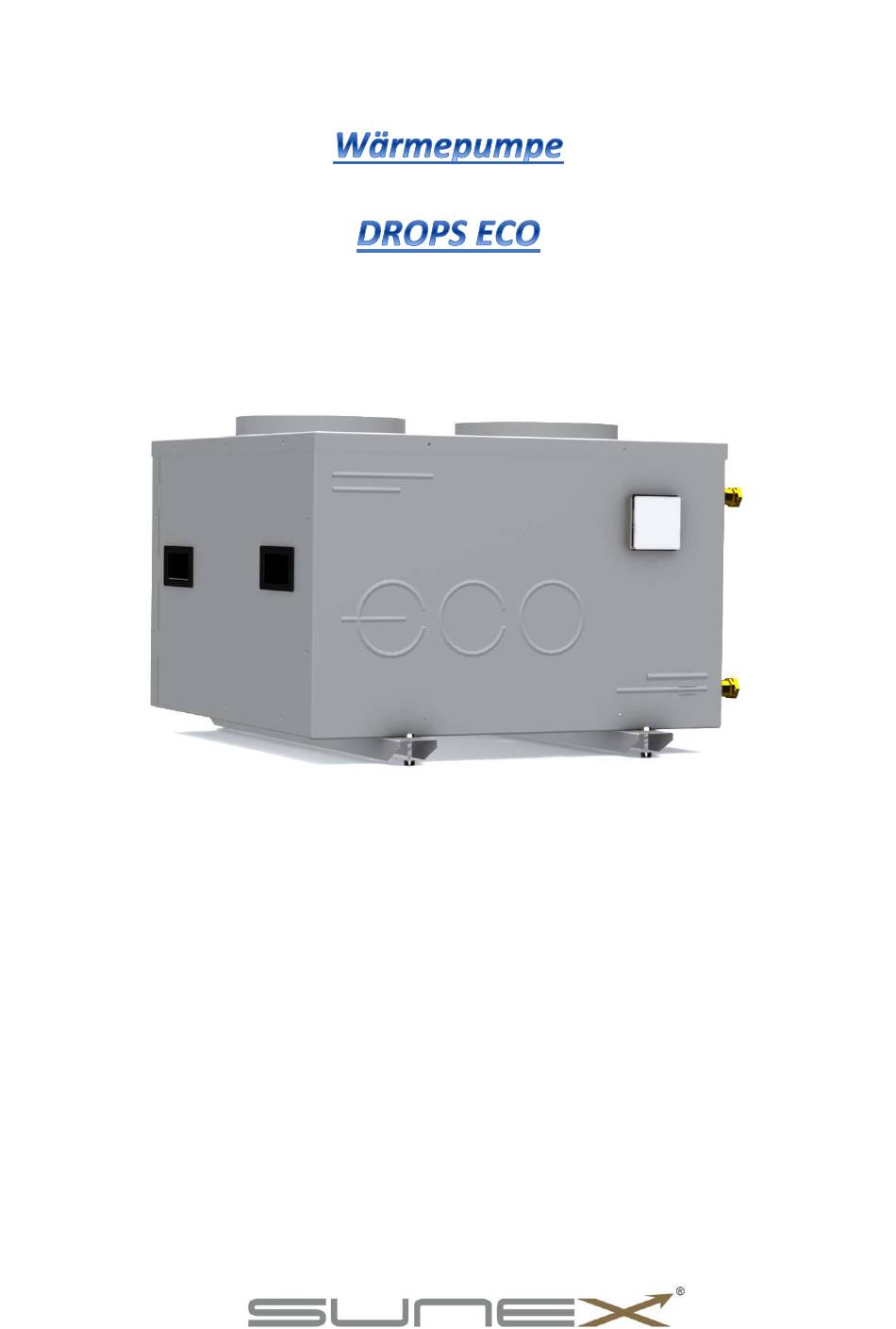

- Seite 1 Betriebs- und Installationsanleitung. Ver 4. 05.2020...
-
Seite 3: Inhaltsverzeichnis
Beschreibung des Geräts ......................... 4 Installationsempfehlungen ......................5 Beschreibung des Reglers ......................11 Reglerfunktionen ........................... 11 Alarme und Fehler ......................... 13 Wartung ............................15 Technische Daten .......................... 16 Startprotokoll der Wärmepumpe DROPS ECO ................18... -
Seite 4: Beschreibung Des Geräts

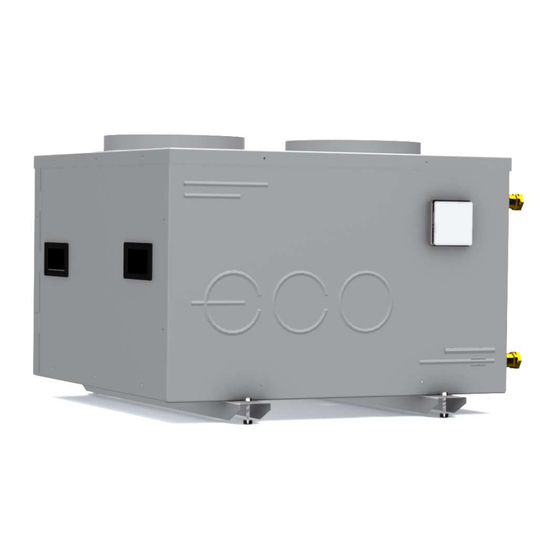

1. Beschreibung des Geräts Die Wärmepumpe DROPS ECO ist ein Gerät, das für die Brauchwasserbereitung bestimmt ist. Die Monoblockbauweise und die intuitive Steuerung der Einheit garantieren einen störungs- und wartungsfreien Betrieb. Das Gerät ist für die Installation innerhalb des Gebäudes vorgesehen. -
Seite 5: Installationsempfehlungen
Bei der Erwärmung eines größeren Wasservolumens (bis zu 500 dm ) wird empfohlen, die voreingestellte Temperatur des erwärmten Wassers auf 45⁰C zu begrenzen. Die DROPS ECO-Wärmepumpe kann auch an den Wärmetauscher eines Warmwasserspeichers mit einer Größe von mehr als 1,3 m angeschlossen werden. Die Wärmepumpe verfügt über einen eingebauten automatischen Entlüfter, der die Entlüftung des... - Seite 6 Schema 1 - Anschluss der DROPS ECO Wärmepumpe direkt an den Warmwasserspeicher...
- Seite 7 Schema 2: Anschluss einer DROPS ECO-Wärmepumpe an einen Warmwasserspeicher mit zwei Wärmetauschern + Hauptwärmequelle...
- Seite 8 Schema 3 - Anschluss der DROPS ECO Wärmepumpe an einen Warmwasserspeicher mit einem Wärmetauscher + Hauptwärmequelle...
-
Seite 9: Luftkanal-Verbindung
Luftfilter (Vorfilter) im Einlasskanal der Wärmepumpe zu installieren. Ein Schutz gegen Luftzirkulation von weniger als +5⁰C muss gewährleistet sein. Beispiele für Luftkanalanschlüsse für die DROPS ECO Wärmepumpe LUFT, DIE VON INNEN ANGESAUGT UND NACH AUSSEN DURCH DIE WAND AUSGESTOSSEN WIRD... -
Seite 10: Elektrischer Anschluss
2.5 Elektrischer Anschluss Die Wärmepumpe wird mit 1~230V/50 Hz betrieben. Sie verfügt standardmäßig über einen Stecker mit einem 3m langen Kabel. Wichtig: Es wird empfohlen, dass der elektrische Versorgungskreislauf der Wärmepumpe mit einem Überstromschutzschalter mit der Kennlinie C und einem Fehlerstromschutzschalter mit einem Differenznennstrom von 0,03A ausgestattet ist. -
Seite 11: Betrieb
Betrieb Die DROPS ECO Wärmepumpe kann bei Temperaturen über 5°C betrieben werden. Der Betrieb der Wärmepumpe unter 5°C ist nicht zulässig Wenn die Temperatur der Ansaugluft unter 5°C fällt, muss die Wärmepumpe und das Wassersystem vor dem Einfrieren geschützt werden. - Seite 12 Mit den Tasten PLUS oder MINUS die Einstellungen des Reglers eingeben. Im folgenden Schema ist das Reglermenü dargestellt: SEt - Warmwasser-Solltemperatur Die Solltemperatur des Warmwassers kann im Bereich von 20°C bis 55°C eingestellt werden, die Standardtemperatur beträgt 45°C. Diese Funktion wird mit der PLUS/MINUS-Taste ausgewählt. Der Regler zeigt den Text „Set" pulsierend an.
-
Seite 13: Alarme Und Fehler
wählen und die PLUS- und MINUS-Taste gedrückt halten. Um die Umwälzpumpe zu starten, die Taste "PLUS" drücken. -Wort Ein erscheint auf dem Display. Die Umwälzpumpe läuft so lange, bis sie mit der "MINUS"-Taste ausgeschaltet wird - auf dem Display wird der AUS-Zustand angezeigt. Wenn die Zirkulationspumpe nicht funktioniert (Aus-Zustand), verlässt der Regler nach 6 Minuten automatisch die F1-Funktion und schaltet den Ventilator und den Kompressor ein.. -
Seite 14: Entlüftung Der Umwälzpumpe
oder „-„löschen Er3 - hoher Druck im System - Luft im Wassersystem - die Wärmepumpe entlüften - die Umwälzpumpe - den Anschluss der funktioniert nicht Umwälzpumpe an den Regler - Mangelnder Durchfluss überprüfen Rotor Umwälzpumpe entriegeln, - den Zustand der Filter im Wassersystem überprüfen - die Position der Ventile zwischen der Wärmepumpe... -
Seite 15: Wartung
Rotor mit einem Schraubendreher bewegen. Nach dem Einschalten der Stromversorgung der Wärmepumpe ist diese in der Funktion F1 = Ein einzustellen. 7. Wartung Vor und während der Heizsaison ist der technische Zustand der Wärmepumpe zu überprüfen. Der Benutzer des Geräts ist verpflichtet •... -
Seite 16: Technische Daten
8. Technische Daten Umfang der Anwendung Außentemperatur °C min: +5 /max 43 Warmwassertemperatur mit Wärmepumpe °C max 55 Minimaler Installationsbereich Wärmeträger Wasser oder Glykol und Wasser Gemisch. Elektrische Parameter Stromversorgung 1/N/PE 220-240V/50Hz Empfohlener Schutz Maximaler Anlaufstrom Maximaler Betriebsstrom der Wärmepumpe Ventilator Leistungsaufnahme Umwälzpumpe... - Seite 17 Die oben genannten COP-Werte sowie die Heizzeiten wurden unter den folgenden Bedingungen ermittelt: Zulufttemperatur 20°C. Die Pumpe ist direkt an einen 300l Wasserspeicher angeschlossen. Unter anderen Bedingungen können sich die oben genannten Werte ändern. Der Hersteller haftet nicht für Fehlfunktionen oder Schäden an der Wärmepumpe, die durch eine falsche Auswahl des Speicherinhaltes verursacht werden.
-
Seite 18: Startprotokoll Der Wärmepumpe Drops Eco
9. Startprotokoll der Wärmepumpe DROPS ECO Kopie für den Anleger Seriennummer des Geräts Name und Adresse des Anlegers Vor- Nachname Inbetriebnehmers Aufstellungsort z.B. Keller Luftkanäle Durchmesser: Material: Heizungsrohr Durchmesser: Material: Heizschema gemäß der Anleitung Schema-Nummer: Anderer: Kapazität des Warmwasserspeichers Kapazität des Pufferspeichers Vorlauftemperatur - Wärmepumpe*... - Seite 19 DROPS ECO-Wärmepumpen-Startprotokoll Kopie für den Hersteller des Geräts Seriennummer des Geräts Name und Adresse des Anlegers Vor- Nachname Inbetriebnehmers Aufstellungsort z.B. Keller Luftkanäle Durchmesser: Material: Heizungsrohr Durchmesser: Material: Heizschema gemäß der Anleitung Schema-Nummer: Anderer: Kapazität des Warmwasserspeichers Kapazität des Pufferspeichers Vorlauftemperatur - Wärmepumpe*...
- Seite 20 Hersteller Kontaktinformationen SUNEX S.A. 47-400 Racibórz ul. Piaskowa 7 Polen +48 32 414 92 12 +48 32 414 92 13 info@sunex.pl...
