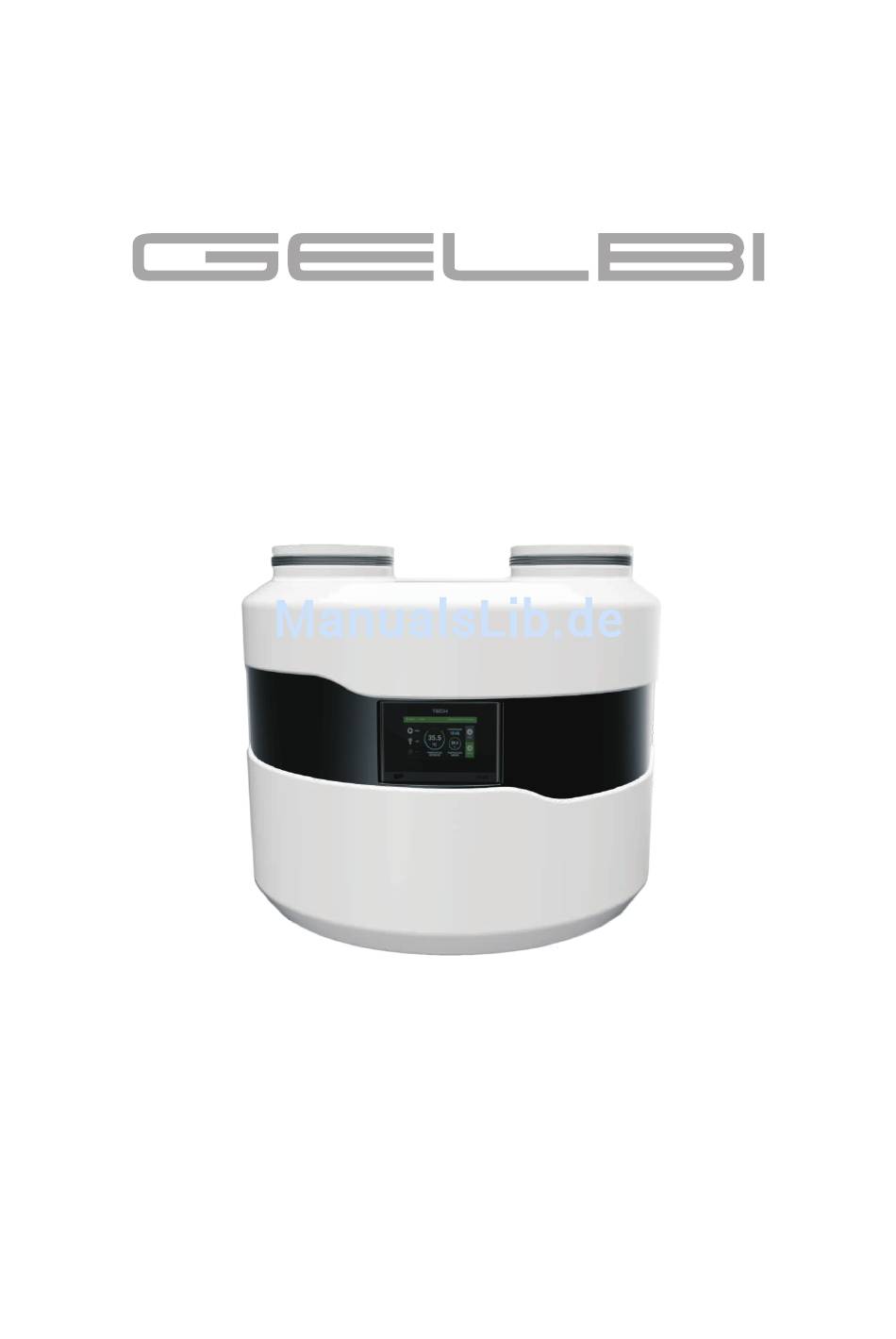

- Seite 1 Wärmepumpe Luft / Wasser D4.1...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Beschreibung Wärmepumpe 2. Konstruktion Wärmepumpe 3. Montage der Wärmepumpe 3.1 Installationsanweisungen 3.2 Hydraulikkreisanschluss 3.3 Luftkanalanschluss 3.4 Elektrischer Anschluss 3.5 Schaltplan 4. Beschreibung der Reglerfunktionen 4.1 Steuerung der Tätigkeit von Durchführungsgeräten 4.2 Sicherheit 4.3 Uhreinstellung 4.4 Datum Einstellung 4.5 Anzeigeeinstellungen 4.5.1 Bildschirmhelligkeit 4.5.2 Helligkeit des Bildschirmschoners 4.6 Informationen über das Programm... -
Seite 3: Beschreibung Wärmepumpe

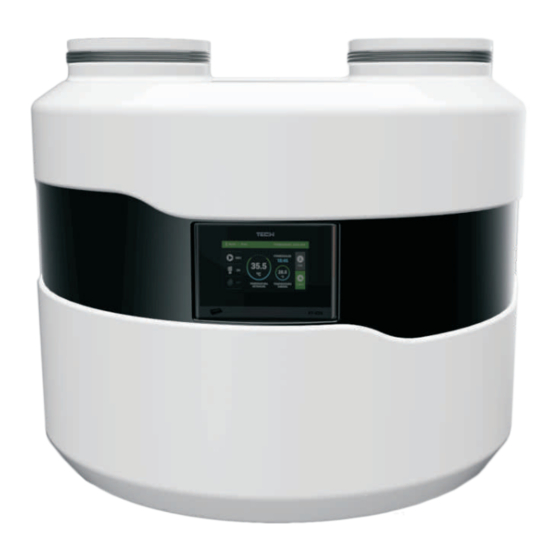

1. Beschreibung Wärmepumpe Die Wärmepumpe GELBI D4.1 ist ein Gerät für die Warmwasserbereitung. In der Wärmepumpe ist ein Rotationsverdichter der für hohe Verflüssigungstemperaturen optimiert wurde, eingebaut, dh. Hochtemperatur- Warmwasser. Der Luftstrom durch den Lamellen Wärmetauscher wird durch den modernen, effizienten und energiesparende Lüfter... -
Seite 4: Montage Der Wärmepumpe
3. Montage der Wärmepumpe 3.1. Installationsanweisungen Die Wärmepumpe GELBI D4.1 sollte in einem Raum installiert werden, wo die Lufttemperatur nicht unter + 5 °C sinkt. Wenn die Gefahr des Temperaturabfalls unter + 5 °C besteht, den Kreislauf zwischen der Wärmepumpe und Speicher entleeren und die Installation gut ausblasen, z.B. - Seite 5 DIE DURCH DIE AUßENWAND AUFGENOMMENE LUFT DIE DURCH DIE AUßENWAND AUFGENOMMENE LUFT WIRD DURCH DIE DECKE AUSGESTOßEN. WIRD DIE AUßENWAND AUSGESTOßEN. AUßEN AUßEN AUßEN AUßEN DIE WÄRMEPUMPE DIE ZUSAMMENARBEITET MIT EINEN REKUPERATOR. TEILUNG DER AUFGENOMMENEN UND AUSGESTOßENEN LUFT. DROSSELKLAPPE DROSSELKLAPPE ZULUFT ZU DEN RÄUMEN AUßEN AUßEN...
-
Seite 6: Elektrischer Anschluss
3.4 Elektrischer Anschluss Die Wärmepumpe wird unter 1 ~ 230V / 50Hz angetrieben. Standardweise wird ein Stecker mit einer Kabellänge von 1,5 m. geliefert. Wichtig: Es wird empfohlen, dass der elektrische Versorgungskreis der Wärmepumpe mit einem Schutzschalter der C-Charakteristik und RCD mit einem Bemessungsdifferenzstrom von 0,03A Ansprechzeit ausgestattet. Hinweis: Alle im Zusammenhang mit der Installation der oben genannten Sicherheitselemente, sollten von Personal mit entsprechenden Berechtigungen und Qualifikationen durchgeführt werden. -
Seite 7: Steuerung Der Tätigkeit Von Durchführungsgeräten
4.1 Steuerung der Tätigkeit von Durchführungsgeräten Die Steuerung steuert den Betrieb des Verdichters bzw. Lüfter, der integrierten Umwälzpumpe und des zusätzlichen elektrischen Tauchsieders. Der Kompressor wird mit einer Verzögerung in Bezug auf die Umwälzpumpe und der Kompressors - Verzögerungsparameter eingeschaltet. Der Elektrische Tauchsieder Arbeitet über der Temperatur ECO-PLUS und im Fehlerfall. -
Seite 8: Wochenplan Aktiv
Nach dem Drücken des Bedienknopfs, übergeht der Benutzer in die Einstellungen des Frostschutzes zu definieren. In erster Linie durch Drehen des Bedienknopfs wird das Gerät gewählt, der eingeschaltet wird wenn die Temperatur unter einen bestimmten Schwellenwert fällt: Tauchsieder oder Wärmepumpe. Dann wird die Temperaturschwelle festgelegt. 5.3 Wochenplan Aktiv Bei dieser Option kann die Wochen Aktivität aktiviert / deaktiviert werden. -
Seite 9: Legionella Einstellungen
Kompressor Ventilator Tauchsieder Manueller Betrieb Speicherpumpe Umwälzpumpe Abtauung Ventil LEGIONELLA Temperatur LEGIONELLA Dauer LEGIONELLA Einstellungen LEGIONELLA maximale Zeit Erinnerung über LEGIONELLA Manuelle Abtauung Aufsicht Abtauung Verdampfer Temperatur Frostschutz Verdampfer Endtemperatur Mindestbetriebstemperatur Außentemperatur Hysterese Mindestbetriebstemperatur Maximale Abtauzeit Betrieb des Tauchsieders unterhalb der minimalen Betriebstemperatur Hysterese Solltemperatur Temperaturschwelle ECO-ECO PLUS... -
Seite 10: Manuelle Regelung
5.8 Manuelle Regelung Diese Funktion ermöglicht es, jedes Gerät unabhängig von den anderen zu aktivieren um seine Handlungen zu validieren. Einzelne Geräte werden durch Drücken des Bedienknopfs eingeschaltet, wenn die Darstellung des Ventilators, Kompressors, Pumpe, Hauptzirkulationspumpe oder Zusatzpumpe Hintergrundbeleuchtet werden. 5.9 LEGIONELLA Einstellungen Legionellenfunktion wird verwendet, um den Speicher zu desinfizieren. -
Seite 11: Nottemperatur
5.12 Hysterese der Mindestbetriebstemperatur Hysterese der Mindestbetriebstemperatur Toleranzschwelle Aktivierungstemperatur verhindert, die unerwünschten Schwingungen bei niedrigen Aktivierungstemperaturschwankungen. Es ist ein Unterschied zwischen der Temperatur des Einschaltens der Wärmepumpe und der Temperatur des Ausschaltens (wenn die Temperatur sinkt). Beispiel: Wenn die Mindestbetriebstemperatur auf 5°C eingestellt ist und die Hysterese auf 2°C eingestellt ist, wird die Wärmepumpe bei 5°C eingeschaltet, jedoch, wenn die Außentemperatur zu sinken beginnt und die 3°C erreicht, wird die Pumpe ausgeschaltet. -
Seite 12: Standby-Modus
Die Montage des Reglers Überprüfen, von Staub oder anderen Verunreinigungen schützen. 8. SG-Funktion bereit Die Wärmepumpe GELBI D4.1 wurde erstellt für die Zusammenarbeit mit Installationen von Photovoltaik-Modulen und Energietarifen. Der Regler verfügt über eine zusätzliche potentialfreien Schließerkontakt. Nach der Befreiung arbeitet die Wärmepumpe und Lädt den Warmwasserspeicher bis die tag Solltemperatur erreicht wird. -
Seite 13: Hydraulikplan
9. Hydraulikplan EINLASS Ø200 1 - WÄRMEPUMPE 2 - KUGELHAHN 3 - ZIRKULATIONSPUMPE 4 - RÜCKSCHLAGVENTIL 5 - AUSDEHNUNGSGEFÄß 6 - SICHERHEITSVENTIL 7 - SPEICHER NUTZWASSER 8 - SICHERHEITSVENTIL 9 - AUSDEHNUNGSGEFÄß 10- SCHMUTZFÄNGER -13-... - Seite 14 EINLASS Ø200 1 - WÄRMEPUMPE 2 - KUGELHAHN 3 - ZIRKULATIONSPUMPE 4 - RÜCKSCHLAGVENTIL 5 - AUSDEHNUNGSGEFÄß 6 - SICHERHEITSVENTIL 7 - SPEICHER NUTZWASSER 8 - SCHMUTZFÄNGER -14-...
- Seite 15 EINLASS Ø200 1 - WÄRMEPUMPE 2 - KUGELHAHN 3 - SPEICHER NUTZWASSER 4 - RÜCKSCHLAGVENTIL 5 - AUSDEHNUNGSGEFÄß 6 - SICHERHEITSVENTIL 7 - SCHMUTZFÄNGER -15-...
-
Seite 16: Technische Daten
10. Technische Daten Anwendungsbereich Außentemperatur min/max [°C] +5/ +43 Maximale Warmwassert emperatur aus der Wärmepumpe °C Warmwassertemperatur mit elektrischen Tausieder °C Minimale Montagefläche Wärmeträger Wasser Elektrische Spezifikation Stromversorgung: 1/N/PE 220-240V/50Hz Empfohlene Schutz C 16 Stromverbrauch für die Einlasslufttemperatur min 0,29kW, max. 0,65kW von 35°C: Die maximale Wärmeleistung für die 2,57 kW... -
Seite 17: Kopie Des Investors
Inbetriebnahmeprotokoll Wärmepumpe GELBI D4.1 Kopie des Investors Seriennummer des Geräts Name und Anschrift des Investors Vorname, Nachname der Person die die erste Inbetriebnahme vornimmt Aufstellort (zB. Keller) Durchmesser: Material: Luftkanäle Heizungsrohrleitung Durchmesser: Material: Nr.vom Schema: Andere: Heizungsschema gemäß der Bedienungsanleitung... -
Seite 18: Kopie Für Den Hersteller
Inbetriebnahmeprotokoll Wärmepumpe GELBI D4.1 Kopie für den Hersteller Seriennummer des Geräts Name und Anschrift des Investors Vorname, Nachname der Person die die erste Inbetriebnahme vornimmt Aufstellort (zB. Keller) Luftkanäle Durchmesser: Material: Durchmesser: Material: Heizungsrohrleitung Nr.vom Schema: Andere: Heizungsschema gemäß der Bedienungsanleitung... - Seite 19 -18-...
