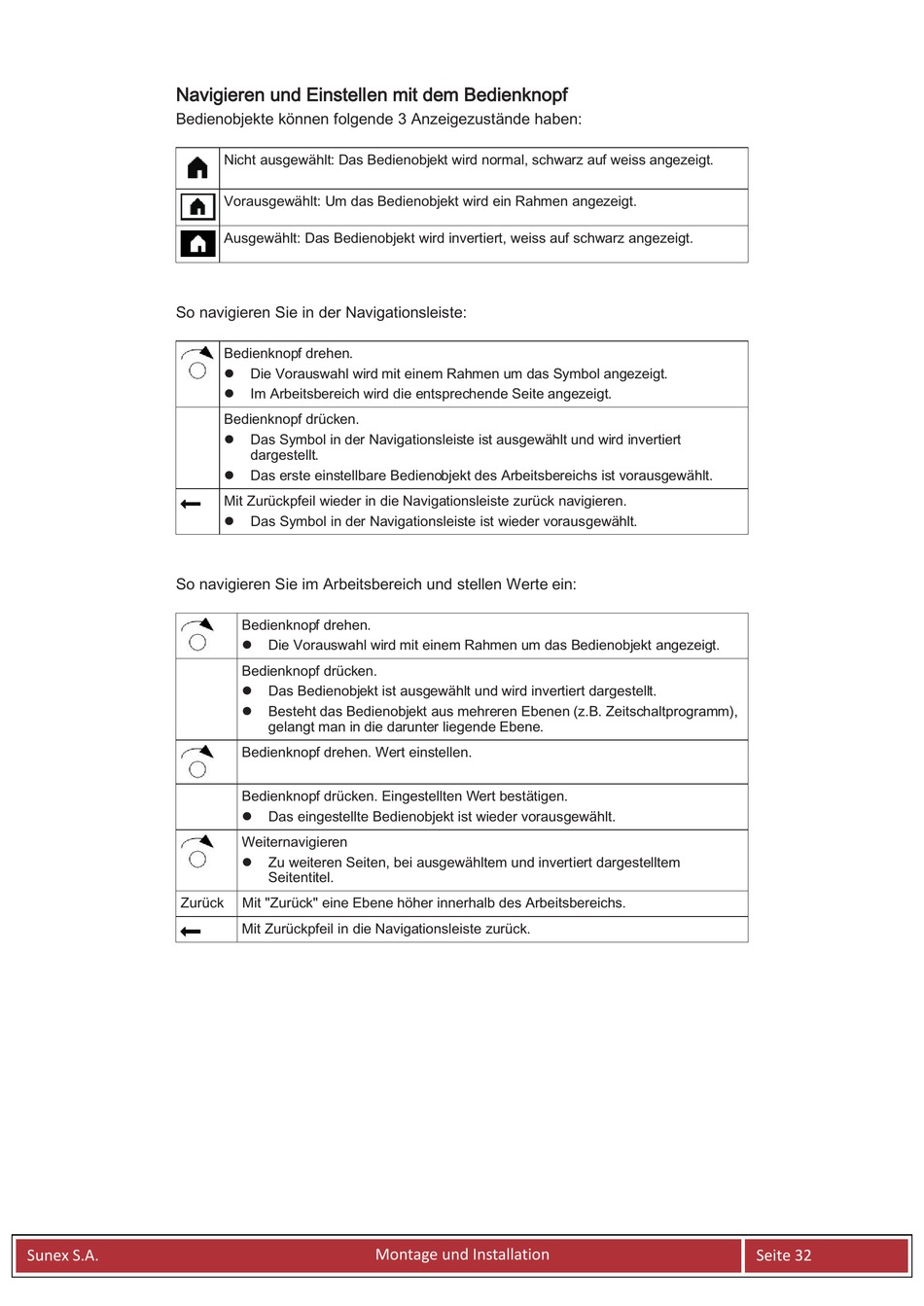

Navigieren und Einstellen mit dem Bedienknopf

Bedienobjekte können folgende 3 Anzeigezustände haben:
So navigieren Sie in der Navigationsleiste:
So navigieren Sie im Arbeitsbereich und stellen Werte ein:
Zurück
Sunex S.A.
Nicht ausgewählt: Das Bedienobjekt wird normal, schwarz auf weiss angezeigt.
Vorausgewählt: Um das Bedienobjekt wird ein Rahmen angezeigt.
Ausgewählt: Das Bedienobjekt wird invertiert, weiss auf schwarz angezeigt.
Bedienknopf drehen.
l
Die Vorauswahl wird mit einem Rahmen um das Symbol angezeigt.
l Im Arbeitsbereich wird die entsprechende Seite angezeigt.
Bedienknopf drücken.
l Das Symbol in der Navigationsleiste ist ausgewählt und wird invertiert
dargestellt.
l
Das erste einstellbare Bedienobjekt des Arbeitsbereichs ist vorausgewählt.
Mit Zurückpfeil wieder in die Navigationsleiste zurück navigieren.
l Das Symbol in der Navigationsleiste ist wieder vorausgewählt.
Bedienknopf drehen.
l
Die Vorauswahl wird mit einem Rahmen um das Bedienobjekt angezeigt.
Bedienknopf drücken.
l
Das Bedienobjekt ist ausgewählt und wird invertiert dargestellt.
l
Besteht das Bedienobjekt aus mehreren Ebenen (z.B. Zeitschaltprogramm),
gelangt man in die darunter liegende Ebene.
Bedienknopf drehen. Wert einstellen.
Bedienknopf drücken. Eingestellten Wert bestätigen.
l
Das eingestellte Bedienobjekt ist wieder vorausgewählt.
Weiternavigieren
l
Zu weiteren Seiten, bei ausgewähltem und invertiert dargestelltem
Seitentitel.
Mit "Zurück" eine Ebene höher innerhalb des Arbeitsbereichs.
Mit Zurückpfeil in die Navigationsleiste zurück.
