9 Annexe
LEVEL SWITCH 8110, versions alimentaires

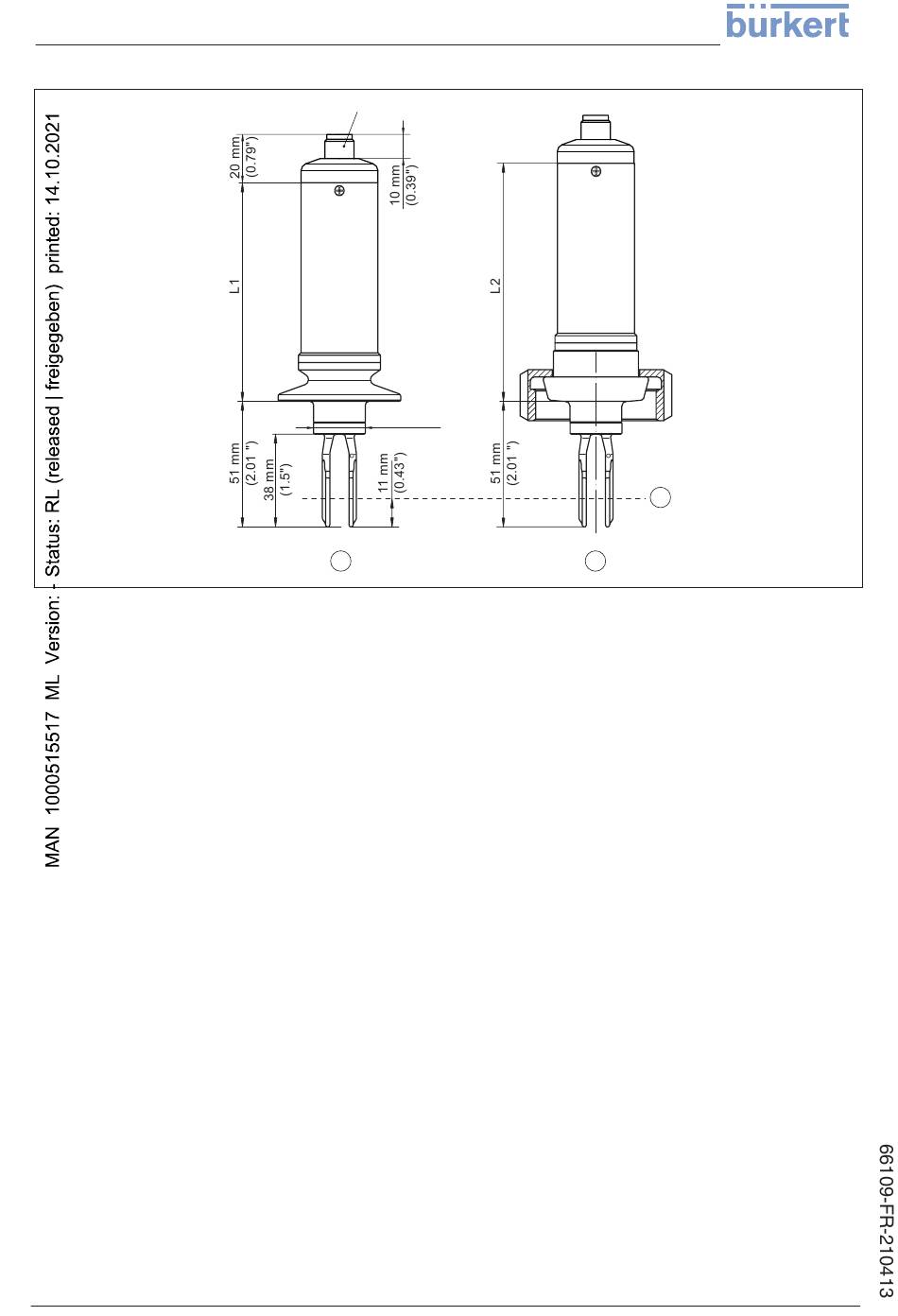

Fig. 14: LEVEL SWITCH 8110, versions alimentaires - raccords hygiéniques
1 Clamp, connecteur M12 x 1
2 Raccord process, connecteur M12 x 1
3 Point de commutation
L1 Longueur avec Clamp
Clamp 1" : 90 mm (3.54 in)
Clamp 1½" : 90 mm (3.54 in)
Clamp 2" : 89 mm (3.50 in)
L2 Longueur avec raccord process
DN25 PN40: 98 mm (3.86 in)
DN40 PN40: 103 mm (4.06 in)
DN50 PN25: 104 mm (4.09 in)
Tenez compte que le connecteur augmente la longueur totale de l'appareil.
3)
28
M12 x 1
ø 21,3 mm
(0.84")
1
3)
3
2
LEVEL SWITCH 8110 • IO-Link
