LEVEL SWITCH 8110, Lebensmittelausführungen

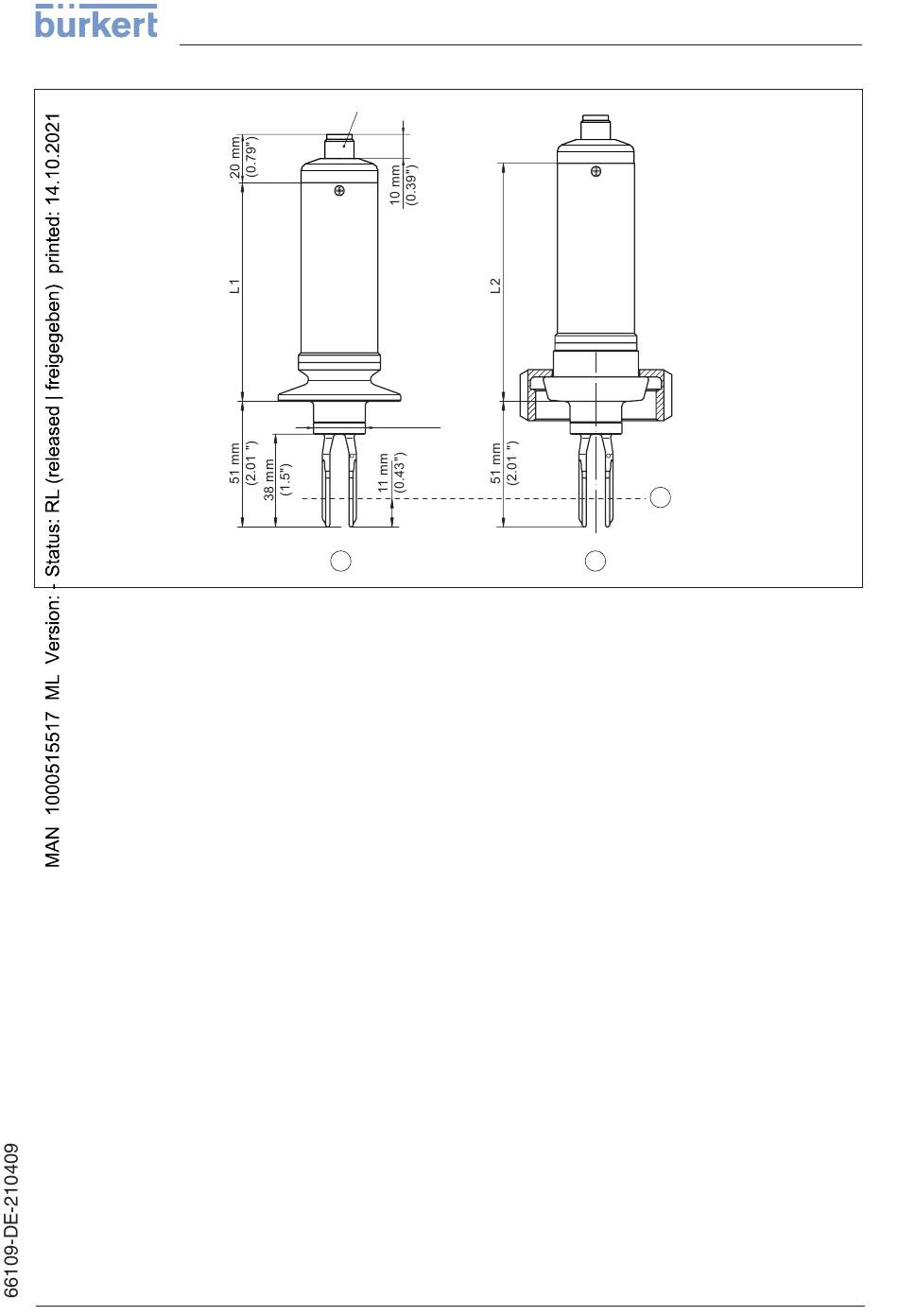

Abb. 14: LEVEL SWITCH 8110, Lebensmittelausführungen - Hygieneanschlüsse
1 Clamp, M12 x 1-Stecker
2 Rohrverschraubung, M12 x 1-Stecker
3 Schaltpunkt
L1 Länge bei Clamp
Clamp 1": 90 mm (3.54 in)
Clamp 1½": 90 mm (3.54 in)
Clamp 2": 89 mm (3.50 in)
L2 Länge bei Rohrverschraubung
DN25 PN40: 98 mm (3.86 in)
DN40 PN40: 103 mm (4.06 in)
DN50 PN25: 104 mm (4.09 in)
Beachten Sie, dass sich die Gesamtlänge durch die Steckverbindung verlängert.
3)
LEVEL SWITCH 8110 • IO-Link
M12 x 1
ø 21,3 mm
(0.84")
1
3)
3
2
9 Anhang
