Einbauen Des Mikrofons - Dell Optiplex 3280 All-In-One Servicehandbuch

6. Entfernen Sie die untere
7. Entfernen Sie die hintere
8. Entfernen Sie den Lautsprecher.
Info über diese Aufgabe

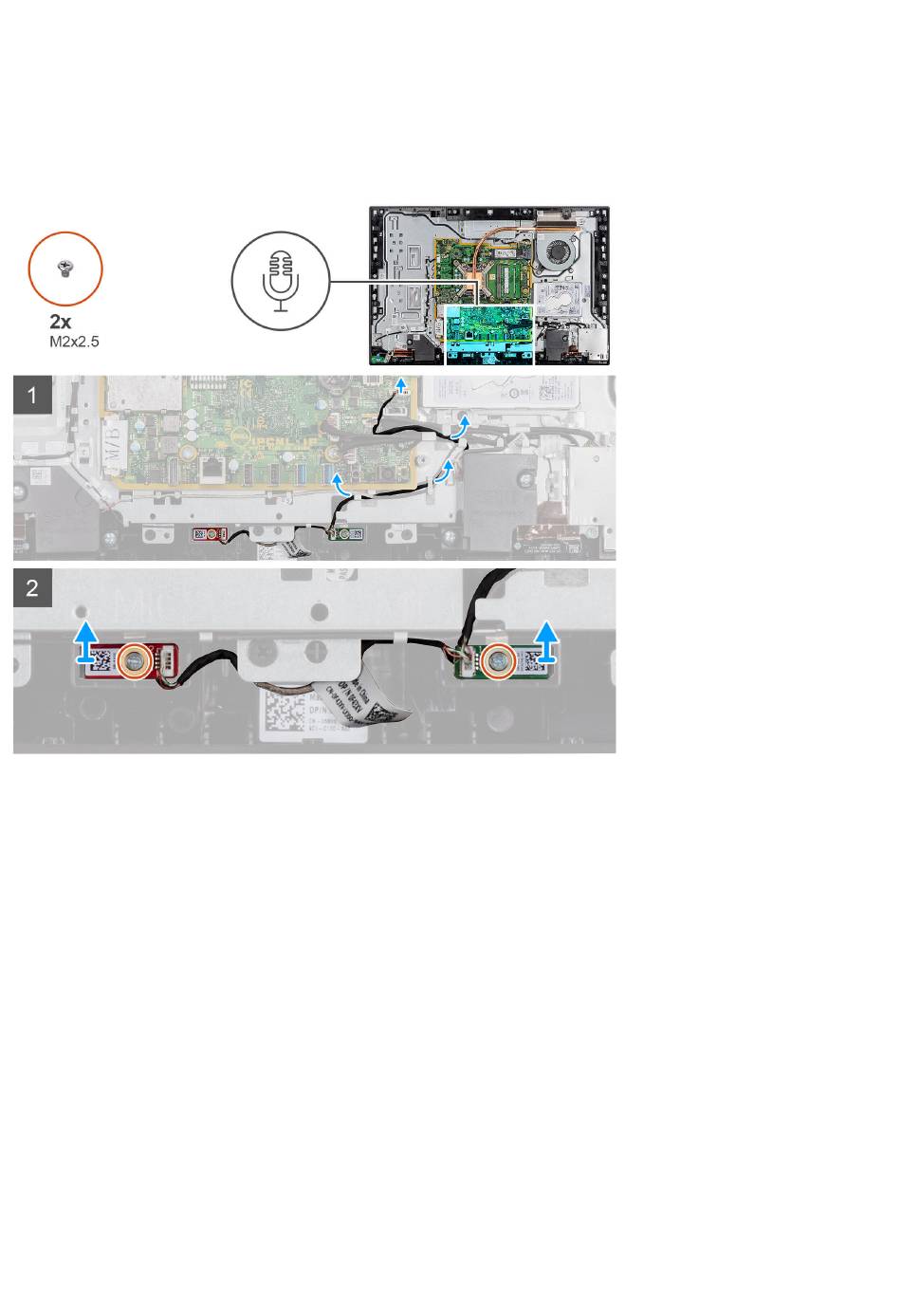

Die folgende Abbildung zeigt die Position der Mikrofone und stellt das Verfahren zum Entfernen bildlich dar.
Schritte
1. Trennen Sie das Mikrofonkabel von der Systemplatine und lösen Sie es aus den Kabelführungen an der Grundplatte der
Bildschirmbaugruppe.
2. Lösen Sie die zwei Schrauben (M2x2,5), mit denen das Mikrofonmodul (2) am mittleren Rahmen befestigt ist.
3. Heben Sie das Mikrofonmodul (2) aus den Steckplätzen am mittleren Rahmen.

Einbauen des Mikrofons

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die folgende Abbildung zeigt die Position der Mikrofone und stellt das Verfahren zum Einbauen bildlich dar.
Abdeckung.
E/A-Halterung.
