Einbauen Des Mikrofons - Dell Optiplex 5490 All-In-One Servicehandbuch

Schritte
1. Trennen Sie das Mikrofonkabel von der Systemplatine und lösen Sie es aus den Kabelführungen an der Grundplatte der
Bildschirmbaugruppe.
2. Lösen Sie die zwei Schrauben (M2x2.5), mit denen die Mikrofonmodule am mittleren Rahmen befestigt sind.
3. Heben Sie die Mikrofonmodule aus den Steckplätzen am mittleren Rahmen.
Identifier
Version
Status

Einbauen des Mikrofons

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

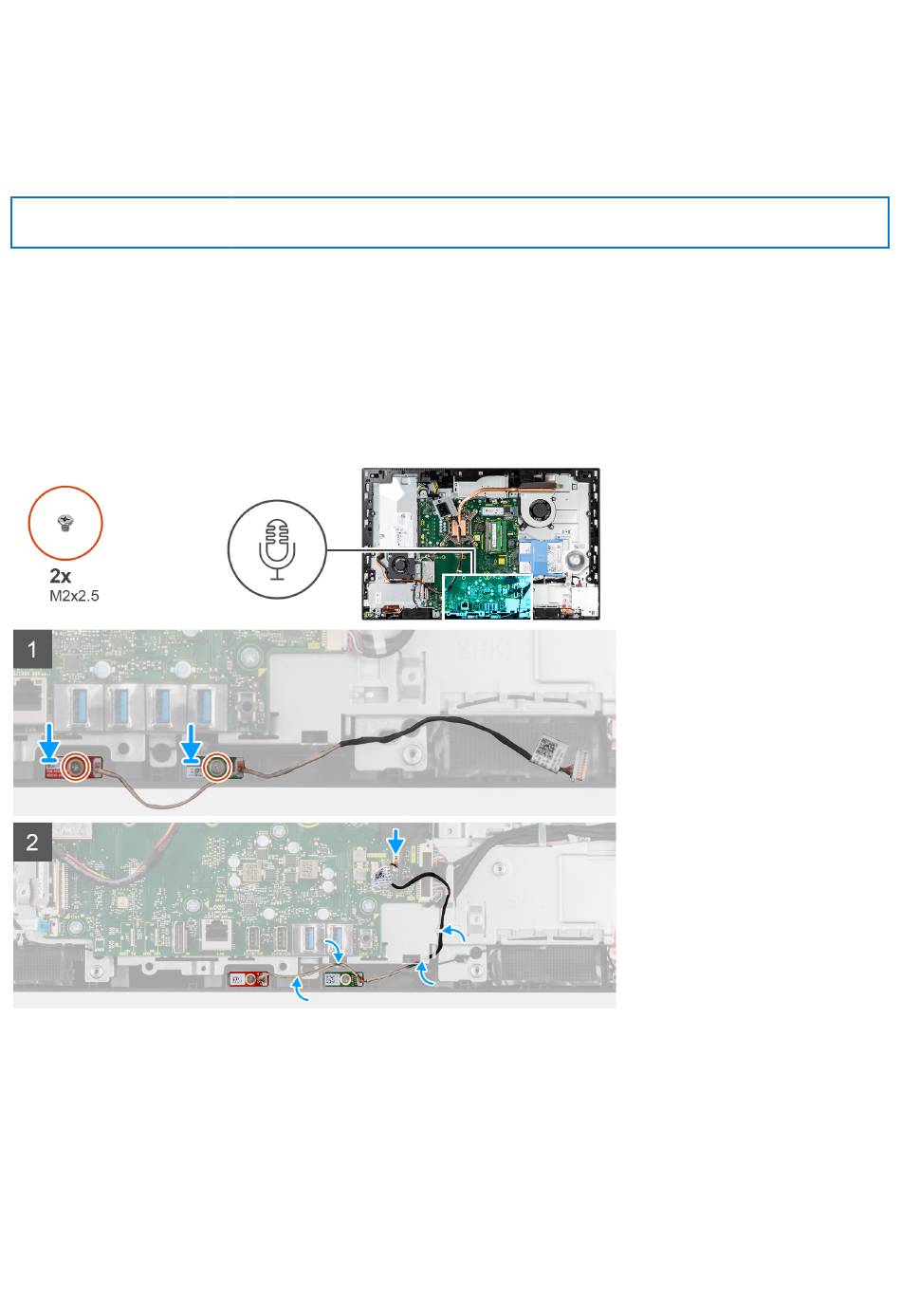

Die folgende Abbildung zeigt die Position der Mikrofone und stellt das Verfahren zum Einbauen bildlich dar.
Schritte
1. Richten Sie die Schraubenbohrungen an den Mikrofonmodulen auf die Schraubenbohrungen am mittleren Rahmen aus.
2. Bringen Sie die zwei Schrauben (M2x2.5) wieder an, mit denen die Mikrofonmodule am mittleren Rahmen befestigt sind.
3. Führen Sie das Mikrofonkabel durch die Kabelführungen auf der Grundplatte der Bildschirmbaugruppe und verbinden Sie das
Mikrofonkabel mit der Systemplatine.
Nächste Schritte
1. Installieren Sie die Lautsprecher.
2. Bauen Sie die hintere E/A-Halterung
GUID-CA2CAC1B-A987-44BE-A9ED-EA0D4EFD0546
2
Translation approved
ein.
Entfernen und Einbauen von Komponenten 75
