Systemplatine Installieren - Dell Optiplex 3280 All-In-One Servicehandbuch

4. Trennen Sie das Kabel des Mikrofonmoduls vom Anschluss auf der Systemplatine.
5. Trennen Sie das SIO-Signalkabel vom Anschluss auf der Systemplatine.
6. Trennen Sie das Lautsprecherkabel vom Anschluss auf der Systemplatine.
7. Trennen Sie das Audioplatinenkabel vom Anschluss auf der Systemplatine.
8. Trennen Sie das SIO-Stromversorgungskabel vom Anschluss auf der Systemplatine.
9. Trennen Sie das Bildschirmkabel vom Anschluss auf der Systemplatine.
10. Öffnen Sie den Riegel und trennen Sie das Kabel der Netzschalterbaugruppe vom Anschluss auf der Systemplatine.
11. Trennen Sie das Kabel der Bildschirmhintergrundbeleuchtung vom Anschluss auf der Systemplatine.
12. Entfernen Sie die sieben M3x5-Schrauben, mit denen die Systemplatine an der Grundplatte der Bildschirmbaugruppe befestigt ist.
13. Heben Sie die Systemplatine an und entfernen Sie sie von der Grundplatte der Bildschirmbaugruppe.

Systemplatine installieren

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

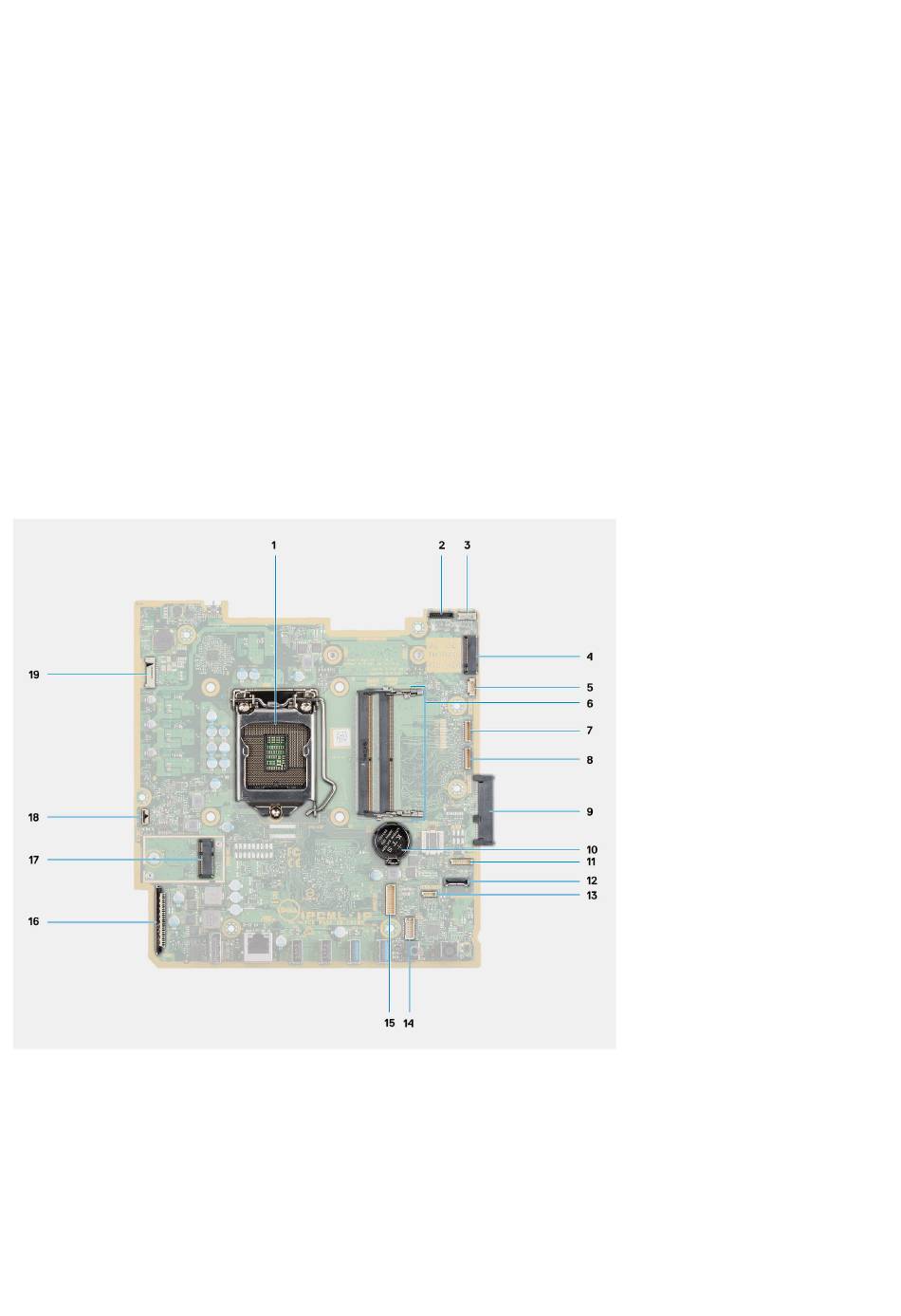

Die folgende Abbildung zeigt die Anschlüsse auf der Systemplatine.
1. Prozessor
3. Anschluss des Touchscreenkabels
5. Anschluss für Systemlüfterkabel
7. Kabelanschluss für eSPI-Debug-Karte
9. Festplattenanschluss
11. Kabelanschluss des Mikrofonmoduls
13. Stecker des Lautsprecherkabels
56 Entfernen und Einbauen von Komponenten
2. Anschluss des Kamerakabels
4. M.2 2230/2280-Solid-State-Laufwerk/Intel Optane-PCIe-
Anschluss
6. Arbeitsspeichermodul
8. Debug-Anschluss für EC
10. Knopfzellenbatterie
12. Anschluss für SIO-Signalkabel
14. Anschluss des Audioplatinenkabels
