Einbauen Des Mikrofons - Dell OptiPlex 7780 All-In-One Servicehandbuch

5. Entfernen Sie die Blende der
6. Entfernen Sie die untere
7. Entfernen Sie die hintere
8. Entfernen Sie die Lautsprecher.
Info über diese Aufgabe

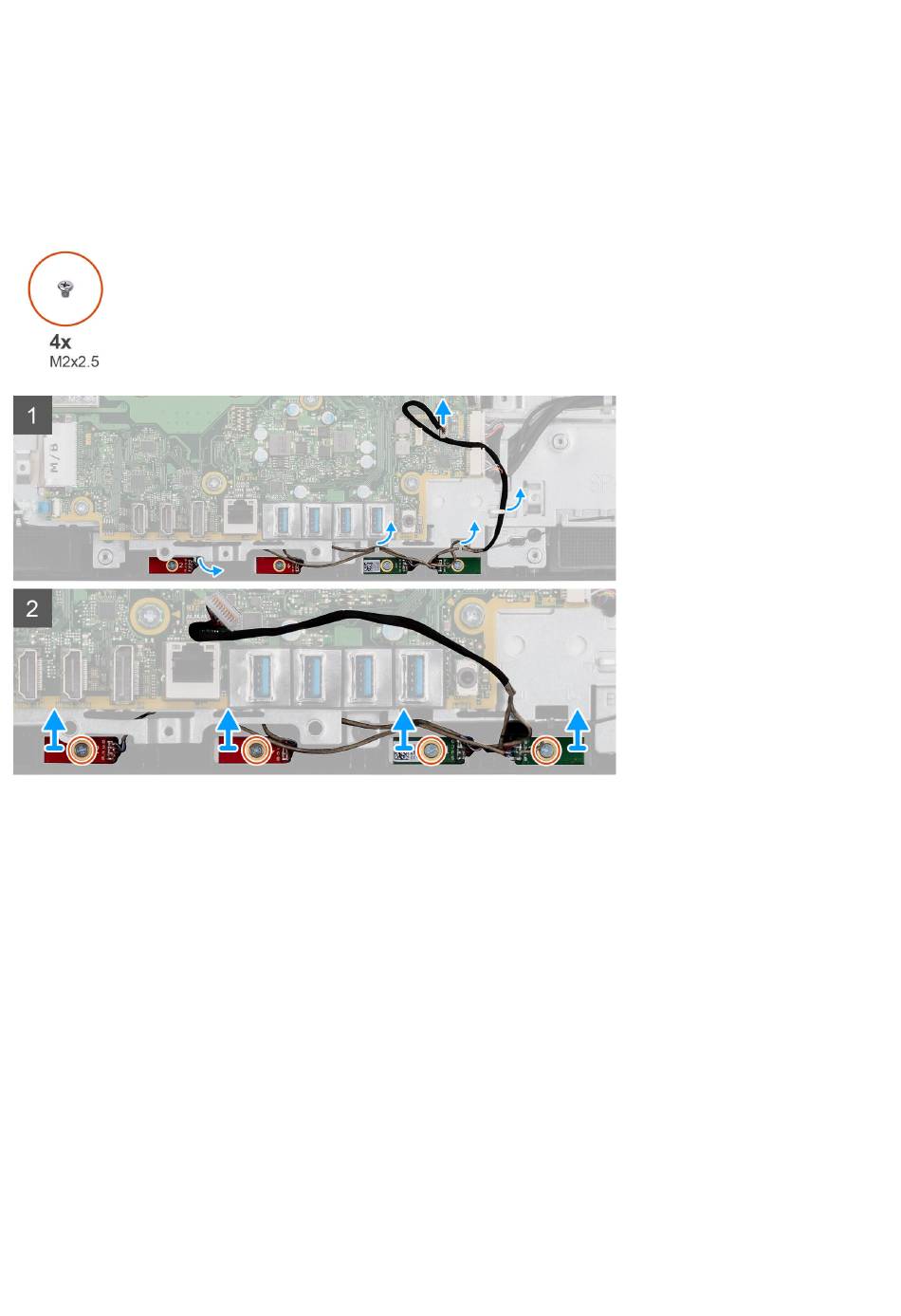

Die folgende Abbildung bietet eine visuelle Darstellung des Verfahren zum Entfernen der Mikrofone.
Schritte
1. Trennen Sie das Mikrofonkabel von der Systemplatine und lösen Sie es aus den Kabelführungen an der Grundplatte der
Bildschirmbaugruppe.
2. Lösen Sie die vier Schrauben (M2X2,5), mit denen die Mikrofonmodule am mittleren Rahmen befestigt sind.
3. Heben Sie die Mikrofonmodule aus den Steckplätzen am mittleren Rahmen.

Einbauen des Mikrofons

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die folgende Abbildung stellt das Installationsverfahren der Mikrofone bildlich dar.
Systemplatine.
Abdeckung.
E/A-Halterung.
Entfernen und Einbauen von Komponenten 71
